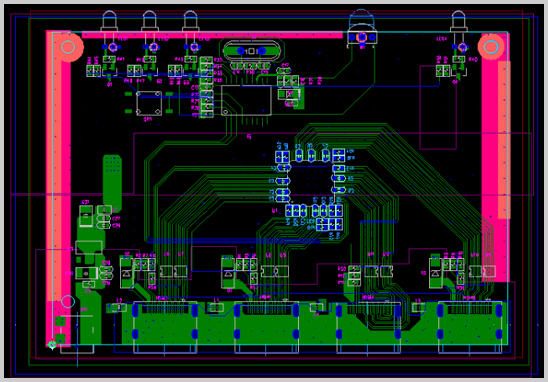

一、什么是DFM可制造性分析？
DFM（Design for Manufacturability，可制造性设计）是指在PCB设计阶段，依据制造工艺能力与行业规范，对设计文件进行系统性审查，提前识别并消除可能导致生产失败或良率下降的设计缺陷。
简单来说，DFM分析就是在"画板"完成之后、正式开料生产之前，让工程经验"过滤"一遍设计，把图纸问题消灭在车间之外。
这一概念最早由制造业质量管理体系中的并行工程（Concurrent Engineering）发展而来，目前已成为IPC-7711/7721、IPC-A-610等主流行业标准中的重要组成内容。
二、DFM分析检查哪些内容？
一份完整的DFM报告通常覆盖以下核心维度：
1. 线宽/线距合规性
最小线宽与线间距若低于制造商工艺能力（如常规板厂最小线宽4mil），将直接导致蚀刻断线或短路。DFM会逐一标注超出加工公差的位置，建议设计余量。
2. 孔径与孔环设计
过孔孔径、焊盘环宽（Annular Ring）若设计不足，在钻孔偏位时极易产生断路。盲孔（Blind Via）和埋孔（Buried Via）的深径比更需严格核算，通常建议深径比不超过1:1（来源：IPC-2226标准）。
3. 焊盘尺寸与SMT贴片间距
焊盘设计偏小或间距不足，会导致回流焊过程中桥连（Solder Bridge）概率上升。BGA封装尤其敏感，焊球节距（Pitch）与焊盘开窗尺寸需严格匹配。
4. 丝印与阻焊层干涉
丝印字符压盖焊盘、阻焊开窗不对称，都可能影响AOI检测的误报率以及返修效率。
5. 拼板与V-CUT设计
批量生产时的拼板方式不合理，会导致分板时机械应力损伤靠近板边的元件，尤其对晶振、陶瓷电容影响明显。
6. 测试点覆盖率
IPC-7711建议关键节点设置ICT测试点，DFM阶段提前布点，可大幅降低功能测试阶段的调测成本。
三、不做DFM会付出哪些代价？
很多工程师认为，DFM分析是"多余的流程"，直接打样验证更快。但数据说明了另一个现实：
- 据iNEMI（国际电子制造商协会）研究数据，约70%的PCB制造缺陷根源可追溯至设计阶段，而非生产操作失误。
- 发现问题越晚，修复成本越高。设计阶段修改成本约为1×，打样阶段约为10×，量产阶段则可能达到100×以上。
常见"没做DFM"的真实后果包括：
- 打样回来焊接良率极低，需整批返修；
- BGA封装X-Ray检测发现大量虚焊，重新修改Layout；
- 盲埋孔板层间对位偏差，报废整批半成品；
- 量产时DFM问题集中爆发，延误交期、触发客户索赔。
四、DFM分析与PCB打样的关系
打样（Prototype）的本质是验证设计可行性，而非验证制造可行性。很多团队把本应由DFM解决的制造问题留给了打样环节，结果打样变成了"找错误"，而不是"验证功能"，白白消耗时间与物料成本。
正确的流程应该是：
原理图设计 → PCB Layout → DFM分析与修正 → 打样验证功能 → 小批量试产 → 批量生产
DFM卡在打样之前，打样才能真正发挥验证价值。
五、DFM在多层板、BGA及盲埋孔设计中尤为关键
相较于简单的双面板，以下场景的DFM复杂度显著提升：
- 多层板（6层及以上）：层叠结构（Stackup）的阻抗控制、过孔stub效应、层间对准公差，任何一项偏差都可能导致高速信号完整性问题。
- BGA封装：焊球可视性为零，焊接缺陷只能靠X-Ray发现，DFM阶段的焊盘设计、散热处理和植球工艺选择至关重要。
- 盲孔/埋孔（HDI板）：制造流程工序数量倍增，DFM需验证每阶的压合顺序与孔位对应关系，避免层间错位导致报废。
六、代工代料阶段，DFM同样影响BOM与供应链
DFM分析不只是Layout层面的事。在PCBA代工代料模式下，设计文件还直接影响BOM的可采购性：
- 元件封装与市售规格是否吻合；
- 是否存在长交期或停产料号，需评估替代方案；
- 特殊封装元件是否超出贴片机或回流焊设备的加工能力范围。
提前在DFM阶段联动BOM审查，可有效规避"板子做好了、料却买不到"的尴尬局面。
