一、先搞清楚：PCB设计和PCB制板是两回事
很多客户在沟通需求时会混淆"PCB设计"和"PCB制板"，甚至将两者当作同一服务来询价，这往往导致沟通成本上升、项目推进延误。简单来说：
PCB设计（PCB Layout） 是"图纸工作"，属于工程设计阶段；PCB制板（PCB Fabrication） 是"生产加工"，属于制造执行阶段。两者是先后衔接的关系，缺一不可，但分属不同专业领域。

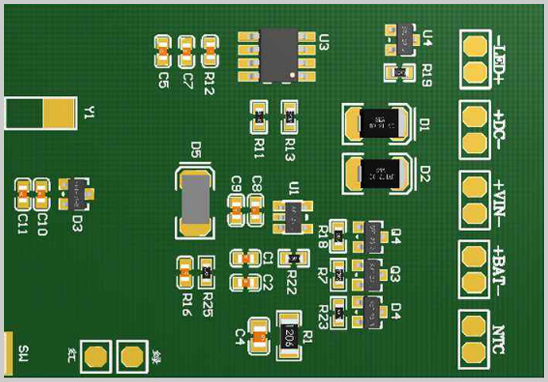

二、PCB设计：从原理图到可生产的版图文件
PCB设计的起点是客户提供的电路原理图（Schematic），设计工程师的工作是将原理图中的逻辑关系转化为可以实际制造的物理版图，输出Gerber文件（或ODB++格式）等制板所需的生产文件。
PCB设计的核心工作包括：
- 器件封装建库：为BOM中的每一颗元器件创建或匹配精确的封装模型（Footprint），BGA、QFN、0201等精密封装尤为关键。
- 布局规划（Placement）：依据电气性能、散热需求、装配工艺合理摆放器件位置，高速信号源、电源模块、敏感模拟电路需分区隔离。
- 布线（Routing）：完成各网络的走线，包括差分对等长、阻抗控制线、高频信号优先短路径等规则约束。
- 规则验证（DRC/DFM）：进行设计规则检查和可制造性分析，确保间距、孔径、铜皮等参数符合制板工厂的加工能力。
- 文件输出：生成Gerber、钻孔文件、坐标文件、BOM表等一整套交付物。
常见设计复杂度分类：
| 类型 | 代表特征 |
| 普通2-4层板 | 消费电子、工控模块 |
| 多层板（6-16层+） | 服务器主板、通信设备 |
| 高速/高频设计 | DDR4/5、PCIe、射频前端 |
| BGA/CSP封装 | 需精细扇出布线、背钻工艺 |
| 盲孔/埋孔设计 | HDI结构，用于高密度小尺寸产品 |
三、PCB制板：依据版图文件加工出实体电路板
PCB制板（也称PCB裸板制造）是工厂根据设计文件，经过基材裁切、内层成像、压合、钻孔、镀铜、外层蚀刻、阻焊、表面处理（HASL/ENIG/OSP等）、成型测试等十余道工序，生产出可焊接元器件的裸板。
制板关键参数（客户下单时需明确）：
- 板层数、板材型号（如FR-4、高Tg、Rogers）
- 铜箔厚度（1oz/2oz）
- 最小线宽/线距
- 孔径及孔型（通孔/盲孔/埋孔）
- 表面处理工艺
- 阻抗控制要求
- 数量与交期
注意：PCB制板厂接收的是设计完成后的Gerber等生产文件，而非原理图。如果你只有原理图，必须先经过PCB设计环节，才能进入制板流程。
四、两者核心区别一览
| 对比维度 | PCB设计 | PCB制板 |
| 工作性质 | 工程设计 | 工业制造 |
| 输入文件 | 原理图、器件规格书 | Gerber等设计文件 |
| 输出成果 | Gerber/BOM/坐标文件等 | 实体裸板 |
| 主要工具 | Altium Designer、Cadence、KiCad等 | PCB专用生产线 |
| 交付周期 | 视复杂度，数天至数周 | 快板1-3天，常规3-7天 |
| 核心能力要求 | 电气知识、信号完整性、DFM经验 | 精密加工、材料工艺、品质管控 |
五、PCBA打样：设计+制板+贴片焊接的完整闭环
在实际项目中，客户往往不只需要裸板，还需要焊接好元器件的PCBA样品来验证功能。完整的PCBA打样流程如下：
原理图 → PCB设计（Layout） → Gerber文件 → PCB制板 → BOM备料/采购 → SMT贴片+DIP插件 → 焊后检测（AOI/X-Ray/ICT） → 功能测试 → 交付PCBA样品
其中，BOM采购环节往往是项目延误的高发区——元器件货期不稳定、替代料选型不当、假冒物料风险，都需要有经验的团队把控。
六、如何选择PCB设计与PCBA服务商？
在选择服务商时，建议重点考察以下几点：
1. 设计能力：能否承接HDI盲埋孔、BGA扇出、高速信号完整性等复杂设计；
2. DFM支持：是否在设计阶段就同步考虑制板和贴片工艺，减少后期工程变更；
3. 供应链资源：是否具备正规渠道采购能力，能查验元器件溯源资料；
4. 一站式能力：从设计到打样到量产是否可连贯承接，避免多家对接造成的信息断层；
5. 保密机制：PCB设计文件涉及核心技术，服务商是否有保密协议和信息安全管理。
七、深圳宏力捷电子：从原理图到量产的一站式PCB服务
深圳宏力捷电子专注PCB设计与PCBA制造服务，具备覆盖项目全周期的一站式交付能力：
- PCB设计画板：可承接2至20+层多层板、BGA/QFN/CSP等精密封装、盲孔/埋孔HDI结构设计，熟练使用Altium Designer等主流EDA工具；
- BOM整合与选型：协助客户建立完整BOM表，对接正规授权渠道，提供替代料建议，管控物料风险；
- 元器件采购：依托深圳本地供应链优势，快速响应备料需求，支持小批量灵活采购；
- PCBA打样：从裸板到贴片焊接一体完成，配合AOI检测，加快客户产品验证节奏；
- PCBA批量生产代工代料：具备SMT贴片及DIP插件批量生产能力，支持来料加工（客供料）和代工代料两种模式。
只需提供原理图，其余交给我们。 无论您是硬件创业团队、研发部门还是采购负责人，宏力捷均可为您提供从图纸到成品的全流程技术支持与制造服务。
