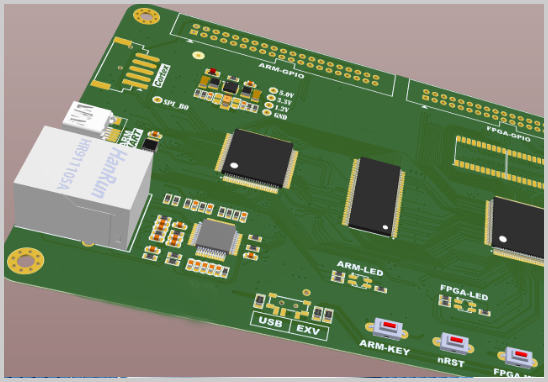

过去，"高速PCB设计"更多出现在通信基站、雷达等专业设备领域。而近年来，随着USB、HDMI、PCIe等高速接口在消费电子中普及，以及AI服务器、数据中心对高带宽互联的需求持续增长，越来越多常规电子产品也开始涉及高速信号设计问题。信号频率提升、边沿速率变陡后，PCB走线不再只是简单的"电气连接"，而会表现出传输线特性，这对设计方法提出了新的要求。本文将从技术原理、常见问题和实际应对思路三方面，帮助电子产品厂家理解高速PCB设计的重要性。
一、什么样的信号需要按"高速"来设计
工程上通常不是单纯以频率高低来判断信号是否需要按高速方式处理，而是要看走线延迟与信号边沿时间（上升/下降时间）的相对关系：当走线的传输延迟接近或超过信号边沿时间的一定比例时，走线的分布参数效应会明显影响信号质量，此时就需要按传输线的方法进行设计，而不能再按集中参数电路简单处理。这也是为什么在实际项目中，"高速"与否更多取决于信号边沿速率和走线长度的组合，而不只是单纯的工作频率数值。
二、高速信号对PCB设计提出的核心要求
1. 信号完整性（Signal Integrity）设计
当走线呈现传输线特性后，阻抗不连续（如过孔、连接器、走线拐角处理不当）容易引起信号反射；相邻走线间距不足则可能产生串扰；参考平面不连续或存在分割，还会导致回流路径变长，进而影响信号的上升沿质量和时序裕量。因此，高速PCB设计中通常需要关注阻抗控制、关键信号的等长/等时序处理，以及参考平面的完整性。
2. 电磁兼容性（EMC）设计
信号边沿越陡，其频谱中包含的高次谐波分量越丰富，越容易通过走线、过孔等结构向外辐射能量，也更容易受到外部电磁环境的干扰。高速产品在设计阶段如果没有合理规划叠层结构、回流路径和滤波/屏蔽方案，往往会在后期的EMC测试环节暴露问题，需要投入额外的时间进行整改和复测。需要说明的是，EMC测试与整改的具体结果会因产品结构、测试标准及实际工况不同而有差异，本文仅从设计原理层面说明其关联性，不对具体产品的测试结果作出承诺。
3. 叠层结构与阻抗控制
多层板设计中，信号层、电源层、地平面的排布方式会直接影响特性阻抗的稳定性和层间串扰水平。合理的叠层结构通常需要结合信号速率、板材的介电常数与损耗特性、加工厂的工艺能力等因素综合确定，而不是简单地增加板层数量。
4. 高密度封装的布局布线
随着芯片引脚数量增加、间距缩小，BGA、CSP等高密度封装在电子产品中的应用越来越常见。在有限的板面空间内完成高速信号的扇出和走线，通常需要结合盲孔（Blind Via）、埋孔（Buried Via）等工艺，以减少过孔占用空间、缩短信号路径，这对设计工具的使用经验和PCB加工能力都有一定要求。
5. 电源完整性（PI）与信号完整性协同设计
高速数字电路对电源噪声较为敏感，电源平面上的纹波和瞬态压降可能通过耦合路径影响信号质量。因此，在设计阶段进行信号完整性与电源完整性的协同分析，有助于在打样前发现潜在问题，减少后期返工的可能性。
三、高速设计不到位可能带来的常见问题
从工程实践经验来看，高速PCB设计中的问题往往不容易在原理图阶段被发现，而是在样品测试或后续使用中逐步显现，例如：
- 实验室小批量测试正常，但批量生产后出现偶发性的通信异常；
- EMC测试未能一次通过，需要多轮整改和复测；
- 高速接口（如以太网、USB、显示接口）在部分设备或工况下出现兼容性问题；
- 因设计缺陷导致的改板、返工，拉长了产品开发周期。
这些问题的排查和整改成本，通常高于在设计阶段投入的仿真分析和评审时间，这也是许多电子产品厂家越来越重视高速设计能力的原因之一。
四、与高速PCB设计密切相关的其他环节
电子产品厂家在推进高速产品项目时，通常还会涉及以下几个相关环节：
1. 多层板与盲孔/埋孔工艺
对高密度、高速产品而言，采用4层以上的多层板结构较为常见，部分产品会用到8层甚至更多层数。配合盲孔、埋孔等工艺，可以在有限板面空间内实现更复杂的走线路径，同时有助于缩短高速信号的传输距离。
2. BOM表建立与元器件选型
元器件的封装形式、寄生参数以及供货稳定性都会影响高速设计的最终效果。建立准确、可执行的BOM表，并结合供应链实际情况完成选型和替代料评估，是设计方案落地为实际产品的重要环节。
3. 供应商寻源与物料采购
元器件寻源、比价及供应商资质核实是一项专业性较强、耗时较多的工作，尤其在部分物料出现紧缺或停产的情况下，需要有经验的团队协助评估替代方案，避免因缺料影响项目进度。
4. PCB打样与小批量试产
打样是验证设计方案是否符合预期的关键环节，通过打样测试可以在小批量阶段及早发现问题，避免问题延续到批量生产阶段。
5. PCBA代工代料与批量生产
从打样到批量生产，涉及贴片、焊接、测试、物料备货等多个环节的衔接。设计、打样与代工代料环节由同一团队统筹推进，有助于减少不同合作方之间的沟通成本，使设计意图在量产阶段得到更好的保留。
五、常见问题解答
Q1：所有产品都需要按高速PCB设计标准来做吗？
不是。是否需要按高速方式设计，主要取决于信号边沿速率与走线长度的关系，而非单纯看整机的工作频率。建议结合具体电路和接口类型，由工程师评估判断。
Q2：高速PCB设计一定需要很多层数吗？
层数并非越多越好，而是需要结合信号速率、密度和成本综合权衡。部分中等速率的产品通过合理的4层或6层叠层设计，同样可以满足信号完整性要求。
Q3：打样阶段能验证哪些问题？
打样可以验证板厂的实际加工能力（如阻抗控制精度、孔径加工能力）是否满足设计要求，并结合实测手段初步评估信号质量，但部分复杂问题仍需要在样机联调阶段进一步确认。
六、宏力捷电子的PCB设计与生产服务能力
深圳宏力捷电子专注于PCB设计相关服务，客户提供原理图后，可获得电路板布局设计、BOM表建立、供应商寻源及购料、样品制作、PCBA批量生产等环节的支持，主要能力包括：
- 多层PCB设计：可根据信号速率和产品需求，完成叠层规划与布局设计；
- 高精密/BGA封装设计：支持高密度BGA等封装的布局布线设计；
- 盲孔/埋孔设计：承接盲孔、埋孔等工艺的PCB设计画板服务；
- BOM表建立与供应链支持：协助梳理物料清单，并对接供应商完成寻源与购料；
- PCB打样及PCBA批量生产：提供从样品验证到批量交付的加工与生产支持。
如果您的团队正在推进涉及高速信号的产品设计，或希望了解PCB设计、打样及PCBA代工代料相关服务的具体内容，欢迎与深圳宏力捷电子沟通您的项目需求，我们可结合具体应用场景提供针对性建议。
