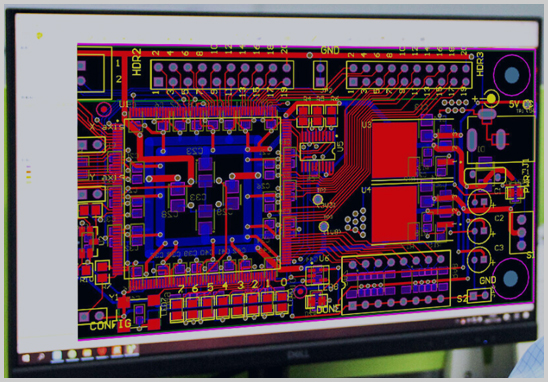

SMT贴片环节出现连锡、立碑、偏位、虚焊等异常时，很多团队会优先排查设备参数、锡膏批次或钢网开孔。但在实际生产经验中，部分贴片不良问题的成因可以追溯到PCB设计阶段。这一理念在行业中常被称为DFM（Design for Manufacturability，面向可制造性设计）——即在电路设计阶段就同步考虑后续SMT贴片、回流焊接及检测环节的工艺可行性，尽可能降低不良率、减少打样反复修改的次数。以下从几个常见的设计环节，梳理与SMT贴片良率相关的设计要点，供电子产品研发、工艺及采购团队参考。
一、焊盘设计与元器件封装的匹配度
焊盘（Pad）的尺寸、间距、开窗形式是否与元器件实际封装匹配，会影响锡膏印刷量和贴装精度。焊盘设计过大，锡膏量相对偏多，回流焊时存在连锡风险；焊盘设计偏小，则可能出现焊锡量不足、虚焊等问题。对于0201、0402等小尺寸无源元件，行业内通常参考IPC-7351等标准中的焊盘设计推荐值，并结合具体SMT产线的设备精度、锡膏印刷能力做适当调整，而非直接照搬元件规格书中的公版尺寸。
二、阻焊桥宽度对细间距器件的影响
在QFP、BGA、细间距连接器等相邻焊盘密集的区域，如果阻焊桥（相邻焊盘之间的阻焊层间隔）宽度设计不足，回流焊高温下锡膏流动可能导致相邻焊盘间连锡短路。阻焊桥的合理宽度与PCB厂的阻焊工艺能力、焊盘间距密切相关，通常建议在设计阶段与PCB制造方及SMT加工方提前沟通确认，而非采用固定数值一概而论。
三、元件摆放方向与回流焊热平衡
立碑现象（Tombstoning）多发生于小型两端元件（如0402、0201电阻电容），其常见诱因之一是元件两端焊盘受热不均——一端锡膏先熔化产生表面张力，将元件"拉离"另一端。设计阶段可通过统一同类小型元件的摆放方向、结合回流焊炉膛热风流动特性等方式，帮助改善两端受热的一致性，但立碑现象通常是设计、锡膏、炉温曲线等多因素共同作用的结果，并非仅靠单一设计调整就能完全避免。
四、拼板设计与工艺边规划
在打样及中小批量试产阶段，单块PCB一般需要拼板（Panelization）以适配SMT产线的自动上下料需求。拼板设计涉及工艺边宽度规划（用于放置定位孔、基准点）、分板方式选择（V-Cut或邮票孔）、板边与有效元件区域的安全距离等。工艺边规划不合理，可能导致贴片机夹持不稳或分板时对边缘元件产生机械应力，是打样阶段较易被忽视的环节之一。
五、基准点设置需符合设备识别要求
基准点（Fiducial Mark）是贴片机进行光学定位的重要参照，分为整板级的全局基准点和用于细间距IC、BGA等关键器件的局部基准点。基准点的形状、尺寸及周边净空区域应符合SMT设备的识别规范，若基准点附近存在丝印、走线等干扰标记，可能影响贴片机的定位识别精度，进而影响整体贴装效果。
六、焊盘附近过孔的处理方式
若焊盘上或附近设置了非隔热的通孔（即"盘中孔"设计），回流焊时锡膏可能通过孔洞渗漏至板背面，造成正面焊锡量不足。对于BGA等高密度封装因布线空间限制确需采用盘中孔设计的情况，业内常见的处理方式包括树脂塞孔、电镀盖孔等工艺，具体方案需结合PCB厂的实际工艺能力评估选择。
七、丝印标注的清晰度
丝印字符压在焊盘上或位号（Reference Designator）标注重叠、方向不统一，虽不直接导致贴片不良，但会影响后续人工目检、AOI自动光学检测及返修环节的效率，属于设计阶段容易被忽略、却影响整体生产效率的细节。
八、高密度封装的额外设计考量
对于BGA、CSP、QFN等间距较细的封装形式，除上述通用规范外，还需关注钢网开孔比例（面积比、长宽比）与焊盘设计的匹配关系。这类封装对PCB设计精度的要求相对更高，建议在设计早期即与具备多层板、盲孔埋孔及高密度封装设计经验的团队协同确认，以减少后期打样阶段的反复修改。
需要说明的是，SMT贴片良率是设计、材料、设备、工艺参数等多环节共同作用的结果，PCB设计的优化可以从源头降低部分不良风险，但并非唯一影响因素，实际生产中仍需结合具体产线条件综合评估。
