为什么“过孔设计不合理”会成为项目隐患？

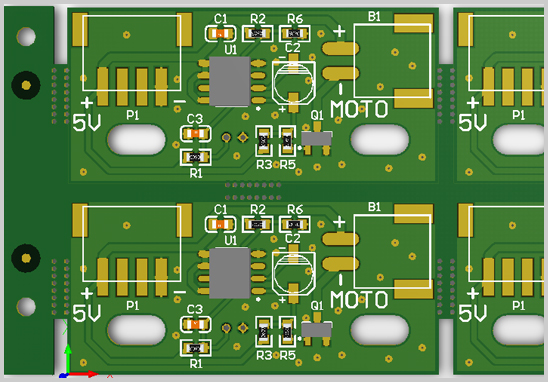

在PCB设计阶段，过孔（Via）不仅承担层间电气连接功能，还直接影响：
- 信号完整性（SI）与电源完整性（PI）
- EMI/EMC表现
- PCB可制造性（DFM）
- 成本与良率（打样及量产）
尤其在高速、高密度（HDI）和BGA封装设计中，过孔设计不合理，往往会导致：
- 信号反射、串扰增加
- 阻抗失控
- 焊接不良（虚焊、空洞）
- 板厂无法生产或成本飙升
结论：过孔不是简单“打个孔”，而是设计、材料与工艺协同优化的关键点。
PCB过孔设计常见问题
1. 过孔尺寸设计不合理
典型问题：
- 孔径过小 → 加工难度大，成本高
- 环宽（Annular Ring）不足 → 易断裂
行业参考（来源：IPC-2221标准）
- 最小机械孔径：≥0.2mm（常规工艺）
- 环宽建议：≥0.05mm~0.075mm
2. 过孔数量与布局不合理
问题表现：
- 电源过孔不足 → 电流密度过大、发热
- 接地过孔分布不均 → EMI问题
优化建议：
- 电源网络：多过孔并联（Via Stitching）
- 地平面：网格化过孔设计
3. 高速信号过孔未优化
在高速PCB（如DDR、PCIe）中：
问题：
- 过孔形成“阻抗不连续点”
- Stub（残桩）引起信号反射
解决方案：
- 背钻（Backdrill）技术
- 使用盲孔/埋孔减少Stub
- 控制过孔长度
4. BGA区域过孔设计不当
典型问题：
- 过孔在焊盘中（Via in Pad）未填充 → 焊锡流失
- 扇出设计不合理 → 布线困难
优化：
- 采用填孔电镀（Via Filling + Plating）
- 合理选择扇出方式（Dog-bone / Via-in-pad）
5. 忽视制造能力（DFM）
设计与制造脱节会导致：
- 打样失败
- 多次改版
- 交期延误
必须匹配板厂能力（如最小孔径、激光孔能力等）
PCB过孔设计优化方法
1. 参数优化（设计层）
重点控制：
- 孔径（Drill Size）
- 焊盘尺寸（Pad Size）
- 环宽（Annular Ring）
- 孔到孔间距（Via Pitch）
建议：与PCB厂商提前确认DFM规则
2. 材料优化（板材层）
不同材料对过孔可靠性影响显著：
- FR-4：常规应用
- 高频板（如Rogers）：控制损耗
- 高TG材料：适用于汽车/工业环境
过孔可靠性与CTE（热膨胀系数）密切相关
3. 工艺优化（制造层）
关键工艺：
- 机械钻孔 vs 激光钻孔
- 盲孔/埋孔工艺（HDI）
- 填孔电镀（VIPPO）
- 背钻（Backdrill）
高端PCB（如服务器/汽车电子）几乎必须用到背钻或HDI
4. 成本优化（项目层）
过孔设计直接影响成本：
| 设计方式 | 成本影响 |
| 通孔（Through Via） | 低 |
| 盲孔/埋孔 | 中高 |
| 激光微孔（Microvia） | 高 |
建议：在满足性能前提下，避免过度设计
从PCB设计到PCBA量产的协同关键点
客户在实际项目中，往往不仅关心设计，还关心：
1. PCB打样阶段关注点
- 过孔是否符合板厂能力
- 是否支持快速打样（24H/48H）
- 是否提供DFM审核
2. PCBA代工代料阶段影响
过孔设计会影响：
- 焊接质量（尤其BGA）
- SMT贴装良率
- AOI检测通过率
不合理过孔设计，可能直接导致批量报废
3. 一站式服务的价值
对于电子产品厂商来说：
设计 + 打样 + 代工代料一体化的优势：
- 减少沟通成本
- 避免设计与制造脱节
- 缩短产品上市周期
