PCBA打样常见问题汇总:虚焊、立碑、短路怎么避免?

发布时间 :2026-07-28 15:44 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA加工部
PCBA打样是产品从设计图纸走向实物验证的重要环节,打样阶段暴露出的问题往往比量产阶段更容易发现和修正,因此打样质量对后续小批量试产乃至批量生产的效率具有直接影响。在实际生产中,虚焊、立碑、短路是反馈频率较高的三类焊接不良现象。电子行业普遍参考的IPC-A-610《电子组件的可接受性》标准,对焊点外观及可接受判定给出了较为系统的评判依据,本文结合该标准的基本判定思路,对上述三类问题的成因与预防方法做梳理,供有PCBA打样及代工代料需求的用户参考。需要说明的是,实际生产中导致不良的原因往往是多因素叠加,以下分析仅供参考,具体问题建议结合实际工艺参数与来料情况综合判断。

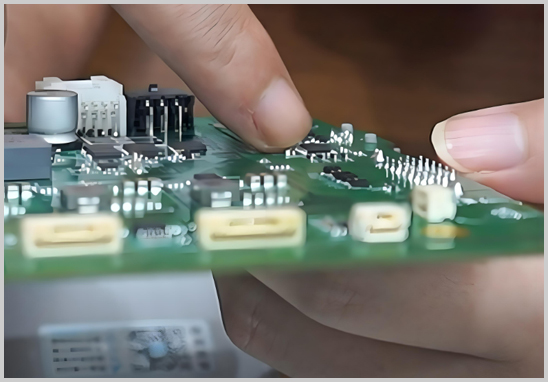

PCBA打样常见问题汇总:虚焊、立碑、短路怎么避免?

一、虚焊:焊点外观正常但结合不可靠
虚焊是指焊料未能与焊盘、引脚形成有效的冶金结合,焊点外观可能接近正常,但内部结合强度不足,通电后容易出现接触不稳定、时通时断等现象,是较难通过外观目检完全排查的一类缺陷。
可能的成因方向:
- 锡膏印刷厚度不均或钢网开孔设计与元件封装不匹配,导致局部锡量偏少;
- 回流焊温度曲线(预热、保温、回流、冷却各阶段)与元件热容量、板厚不匹配;
- 焊盘或元件引脚存在氧化、污染,影响焊料润湿效果;
- 元件共面性不良,部分引脚未能与焊盘充分接触。
可参考的预防方向:
根据元件封装类型(如QFN、BGA等)分别评估钢网厚度与开孔比例;结合PCB板厚、铜厚及元件热敏感度制定相应的回流焊温度曲线,并通过炉温测试仪定期验证曲线实际运行情况;来料检验环节关注物料保存期限及表面氧化情况;生产中配合AOI(自动光学检测)及X-Ray检测,对BGA、QFN等遮蔽型焊点进行针对性抽检,以降低漏检风险。

二、立碑:片式元件的"曼哈顿效应"
立碑多见于0402、0603等小尺寸片式电阻、电容,其特征是元件一端焊料先熔融并产生表面张力,另一端焊料尚未同步熔化,元件受力被"拉立",业内通常称为"曼哈顿效应"。
可能的成因方向:
- 元件两端焊盘的锡膏量或受热速率存在差异;
- PCB两端焊盘设计不对称,或与相邻铜箔、过孔的连接方式不同,造成两端散热差异;
- 回流焊预热区升温速率偏快,元件两端未能同步达到焊料熔点;
- 贴片过程中元件出现偏移,导致两端搭锡面积不一致。
可参考的预防方向:
焊盘设计阶段尽量保持元件两端焊盘对称、散热路径一致,参考IPC-7351等封装设计标准;钢网开孔避免单侧开孔面积明显大于另一侧;适当放缓预热区升温速率,延长均温时间,帮助元件两端温度趋于同步;贴片设备的对位精度与贴装压力参数需结合元件尺寸定期校准,减少因偏移引发的两端受力不均。

三、短路:相邻焊点之间出现意外连锡
短路多发生在引脚间距较小的元件(如细间距QFP、BGA、连接器)上,表现为相邻焊盘之间被多余锡料连接,可能导致电路功能异常,是打样及量产阶段都需要重点关注的问题。
可能的成因方向:
- 锡膏印刷量偏大,或钢网厚度设计与实际焊盘间距不匹配;
- 元件贴装出现偏移,引脚搭接到相邻焊盘;
- PCB设计阶段焊盘间距或阻焊桥预留不足;
- 回流焊峰值温度偏高,焊料流动性增强,增加连锡概率。
可参考的预防方向:
针对细间距元件,可采用阶梯钢网或局部减薄设计,以更精确地控制锡膏印刷量;贴片环节提高对位精度,必要时增加二次视觉校正工序;PCB设计阶段预留合理的焊盘间距与阻焊桥宽度;焊接完成后通过AOI结合人工复检,对连锡风险区域进行针对性排查与返修。

打样阶段常被关注的其他相关问题
除上述三类焊接不良外,用户在PCBA打样过程中通常还会关注:打样周期是否与研发进度匹配、小批量打样与后续量产之间的工艺一致性如何保持、元器件采购渠道及物料真伪如何把控、多层板及高密度板的钢网设计与贴片精度控制、以及打样验证通过后如何顺畅衔接批量生产等问题。这些环节之间存在一定关联,建议在打样阶段就与代工方沟通清楚后续量产计划,便于工艺参数的延续与优化。

常见问题解答(FAQ)
Q:虚焊、立碑、短路可以通过目检完全发现吗?
A:目检对部分外观异常(如立碑、明显连锡)较为有效,但虚焊、隐藏焊点下的连锡等问题通常需要配合AOI、X-Ray等检测手段综合判断,单纯目检存在一定局限性。

Q:这几类问题是否只与生产工艺有关?
A:并非如此。焊盘及封装设计、物料质量、工艺参数、设备状态等多个环节都可能是诱因,通常需要从设计、来料、工艺三方面综合排查。

Q:打样阶段出现的问题是否会在量产阶段重复出现?
A:如果问题成因未被识别并针对性调整(如钢网设计、温度曲线等未做优化),同类问题在量产阶段复现的可能性会增加,因此建议打样阶段就完成相关工艺验证与记录。

深圳宏力捷电子:PCBA打样及代工代料相关服务
深圳宏力捷电子从事PCBA代工代料业务多年,配备多条SMT生产线与DIP生产线,可提供从PCB设计、电路板制造、元件采购、组装焊接、测试到成品交付的相关服务。针对虚焊、立碑、短路等打样阶段常见问题,我们在钢网开孔设计、回流焊温度曲线管理、AOI及X-Ray检测等环节积累了相应的过程控制经验,可协助客户在打样阶段较早识别潜在工艺风险,为后续小批量试产及批量生产的工艺延续提供参考。如您有PCBA打样或代工代料相关需求,欢迎与我们沟通具体项目情况,我们将结合实际产品特点提供相应的工艺建议。
