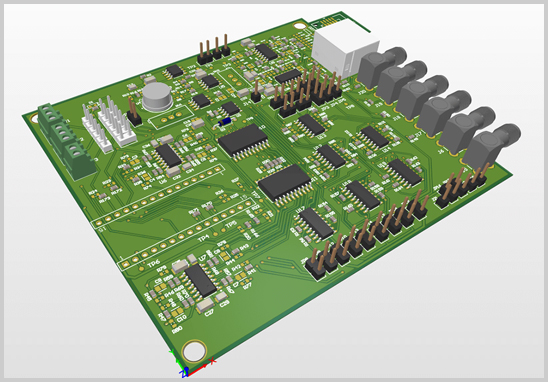

PCB（印制电路板）是电子产品的"骨架"，其设计质量直接决定产品的稳定性、可靠性和量产良率。对于初学者而言，PCB设计涉及原理图转换、元器件布局、信号布线、制造工艺等多个环节，稍有疏忽便会导致打样失败甚至批量返工。本文从实战角度出发，系统梳理PCB设计中的关键注意事项。
一、原理图审查：设计的第一道关卡
PCB设计的起点是原理图（Schematic）。在开始布局之前，务必完成以下核查：
- 网络连接完整性：检查所有信号网络是否已正确连接，避免悬空引脚（floating pin）或短路连接；
- 电源与地网络规划：明确各模块的供电电压域，确认去耦电容（通常100nF陶瓷电容）已就近配置在每颗芯片电源引脚旁；
- 元器件封装核对：原理图中的封装型号必须与实际采购器件一致，封装错误是导致打样失败的头号原因之一。
建议使用ERC（电气规则检查）工具进行自动化审查，如Altium Designer的ERC功能或KiCad的ERC模块。
二、叠层设计：多层板的基础框架
对于4层及以上的多层PCB，叠层（Stackup）设计直接影响信号完整性和EMC性能。
- 常用4层叠层方案：Signal（顶层）→ GND（地平面）→ PWR（电源平面）→ Signal（底层）。此方案将信号层紧邻参考平面，有效降低信号回流路径阻抗；
- 阻抗控制：差分信号线（如USB、LVDS、PCIe）需根据介质厚度和线宽计算特征阻抗，一般要求50Ω（单端）或100Ω（差分）；常用工具有Polar SI9000或Saturn PCB Toolkit；
- 盲孔/埋孔（Blind/Buried Via）：适用于高密度设计（如BGA间距≤0.8mm），可节省表面空间，但会增加约30%~50%的制板成本，需在设计前与制板厂确认工艺能力。
三、元器件布局：影响布线质量的关键步骤
"布局决定布线的70%质量"，这是PCB工程师的共识。布局阶段需重点关注：
- 功能模块分区：将电源、数字、模拟、RF等模块在PCB上物理隔离，防止高频噪声耦合；
- 高频器件就近原则：晶振、时钟芯片等高频器件应尽量靠近其驱动或接收端，减少时钟线长度；
- 散热元件布置：大功率元器件（如MOSFET、功率电感）应避免集中放置，保证热量分散，必要时在底部铺设散热铜箔或增加导热孔（Thermal Via）；
- BGA封装布局注意事项：BGA器件下方的过孔（Via-in-Pad）需进行树脂填孔处理（Resin Plug），避免焊接时锡球坍塌，此工艺需额外告知制板厂；
- DFM（可制造性设计）检查：元器件间距需满足SMT贴片机的操作余量，一般相邻SMD封装间距建议≥0.15mm，IC封装边缘距PCB板边≥3mm（波峰焊侧需≥5mm）。
四、布线规则：信号质量的直接保障
布线是PCB设计中技术含量最高的环节，核心规则包括：
- 线宽与载流量匹配：电源线需根据电流大小选择合适线宽（1A电流对应约0.5mm线宽，具体参考IPC-2221标准）；
- 蛇形等长线：差分对和高速信号组（如DDR数据线）需进行等长（Length Matching）处理，时序误差通常需控制在±5~10mil以内；
- 避免直角走线：高频信号布线应使用45°或圆弧转角，防止直角造成阻抗突变引起信号反射（业界主流要求，实际低频场合影响较小）；
- 铺铜与地平面连通：PCB表层铺铜需与GND网络连接，所有孤立铜皮须删除或连接，防止天线效应引起EMI超标；
- 关键信号的包地处理：对时钟线、射频信号等敏感网络，可在两侧并行放置GND线（Guard Trace）并打过孔，加强屏蔽效果。
五、设计规则检查（DRC）与Gerber文件输出
完成布线后，必须运行DRC（设计规则检查），确认无线间距违规、无孔径错误，再导出Gerber文件交付打样。常用输出层包括：铜层（Top/Bottom/Inner）、阻焊层（Solder Mask）、丝印层（Silkscreen）、钻孔文件（Drill File）以及钢网文件（Paste Mask，用于SMT贴片）。
六、PCB打样与PCBA代工：从设计到实物的最后一步
设计完成后进入打样阶段。首板打样建议选择2~5片进行功能验证，重点确认以下内容：
- 尺寸与安装孔位是否与结构件配合；
- 关键信号的示波器测试（上升沿、时序等）；
- 焊接后的PCBA功能测试。
若需快速验证产品，可委托专业PCBA代工代料服务商，一次性完成PCB制板、BOM采购、SMT贴片及功能测试，大幅缩短研发周期。
深圳宏力捷电子：PCB设计与PCBA一站式服务商
深圳宏力捷电子是一家专注于PCB设计与PCBA制造服务的专业公司，具备完整的从设计到量产的全流程服务能力：
- PCB设计画板：可承接2~20层多层板设计，支持高精密/BGA封装、盲孔/埋孔复杂工艺；
- 原理图转化：客户仅需提供原理图，我们负责完整的PCB布局布线；
- BOM表建立与选型：专业工程师建立物料清单，结合国内外主流供应商进行器件选型；
- 供应商整合与购料：对接深圳华强北及主流电商平台，保障物料品质与价格优势；
- PCB打样/PCBA打样：快速打样服务，支持24小时加急，首板交期最短3个工作日；
- PCBA批量生产：SMT贴片+DIP插件全工序，配备AOI、X-Ray、ICT等检测设备；
无论您是创业团队、硬件工程师还是企业研发部门，只需提供原理图，我们即可承接后续全部工作。 欢迎联系深圳宏力捷电子，获取免费方案评估与报价。
