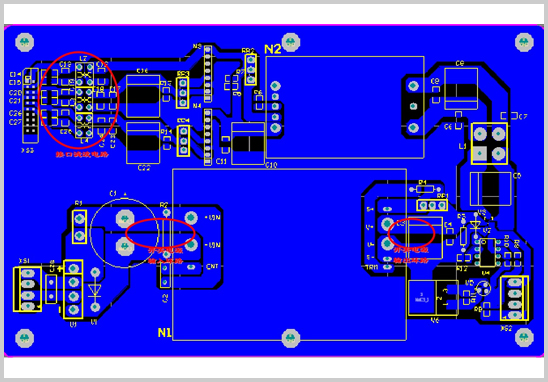

为什么地平面划分在多层PCB设计中如此关键？
在多层PCB设计中，地平面（Ground Plane）不仅是参考电位，更是信号回流路径的核心载体。其划分方式直接影响：
- 信号完整性（Signal Integrity）
- 电磁兼容（EMC/EMI）
- 电源完整性（Power Integrity）
- 产品稳定性与一致性
根据经典EMC理论，高速信号的回流路径总是选择阻抗最小路径，通常紧贴参考地平面。如果地被不合理分割，将导致回流路径绕行，从而产生：
- 环路面积增大 → EMI辐射增强
- 阻抗不连续 → 信号反射
- 串扰增加 → 系统误码
简单说：地划不好，后期调试成本会指数级上升。
多层PCB地平面划分的核心原则
（1）优先保证“完整连续地平面”
原则：
- 尽量避免随意切割地平面
- 高速信号层必须紧邻完整地平面
- 禁止跨分割走线
设计建议：
- 典型6层结构：
- L1：信号
- L2：完整GND
- L3：信号
- L4：电源
- L5：GND
- L6：信号
重点：至少保证一整层完整GND
（2）模拟地与数字地的划分策略
很多工程师容易误区：必须分割模拟地和数字地
正确理解：
| 场景 | 是否分割 |
| 低速/普通设计 | 不建议分割 |
| 高精度模拟（ADC/DAC） | 可局部分区 |
| 高频高速系统 | 优先统一地 |
关键点：
- 分区 ≠ 分割
- 推荐“单点连接（Star Point）”
- 或使用“地过孔围栏（Via Stitching）”控制回流路径
工业趋势：现代高速设计更倾向“统一地+功能隔离”
（3）高速信号严禁跨地分割
这是最常见、也是最严重的错误之一。
问题本质：
- 信号跨分割 → 回流路径被迫绕行
- 形成大电流环路 → 强EMI辐射
解决方案：
- 调整布线避免跨分割
- 必须跨越时：
- 添加桥接电容（Stitching Capacitor）
- 增加GND过孔
（4）电源平面与地平面协同设计
推荐做法：
- 电源层紧贴地层（形成平面电容）
- 减小PDN阻抗
- 提高去耦效果
这是高速PCB（如DDR、SerDes）设计的关键点
（5）合理使用“地过孔阵列（Via Stitching）”
作用：
- 降低地阻抗
- 提供回流通道
- 抑制边缘辐射
典型应用：
- 板边
- 接口区域（USB、HDMI、RJ45）
- 高频模块周围
3. 多层PCB地划分常见错误（客户高频踩坑）
错误1：大面积切割地平面
导致EMI超标、认证失败
错误2：高速信号跨分割
导致信号完整性严重下降
错误3：模拟地与数字地完全隔离
反而引入电位差问题
错误4：忽略回流路径设计
这是90%问题根源
从设计到PCBA：地平面设计对制造的影响
对于有PCB打样及PCBA代工代料需求的客户来说，地设计不仅影响性能，还直接影响制造：
（1）PCB打样阶段
- 地铜分布影响：
- 板翘曲（Warping）
- 阻抗控制
- 分割不合理 → 阻抗失控
（2）SMT贴装阶段
- 不均匀铜分布 → 热不均
- 影响BGA焊接良率
（3）EMC整改成本
- 不合理地设计 → 后期加磁珠、电容补救
- 成本远高于前期优化
结论：优秀PCB设计=减少打样次数+降低PCBA风险
如何选择靠谱的PCB设计+PCBA服务商？
对于电子产品企业来说，建议重点关注：
1. PCB设计能力
- 是否具备高速/多层板经验
- 是否理解EMI/EMC设计
- 是否支持BGA/HDI设计
2. 打样能力
- 小批量快速交付
- 阻抗控制能力
3. PCBA能力
- 供应链整合（代料）
- 焊接良率（特别是BGA）
- 测试能力（ICT/FCT）
我们能为您提供什么？
深圳宏力捷电子专注于PCB设计+打样+PCBA代工代料一站式服务，核心优势包括：
1. PCB设计
- 多层板（4-20层）设计
- 高速PCB（DDR、射频、差分信号）
- BGA/盲埋孔/HDI设计
- EMI/EMC优化设计
2. PCB打样
- 快速打样（加急交付）
- 阻抗控制板
- 高精密制造
3. PCBA代工代料
- BOM优化与元器件采购
- SMT/DIP一站式生产
- 小批量试产到批量交付
- 功能测试支持
客户只需提供原理图，我们即可完成从设计到量产全流程交付，降低沟通成本，提高项目成功率。
在多层PCB设计中，地平面划分不是“布局问题”，而是系统级设计问题。
一个合理的地设计，可以提前解决80%的EMI与信号问题。
