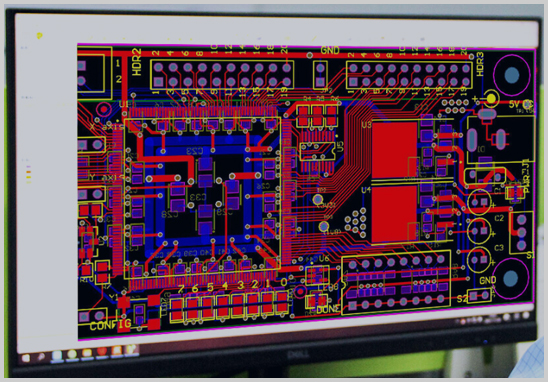

一、为什么PCB短路和开路问题如此常见？
在电路板故障中，短路（Short Circuit）和开路（Open Circuit）几乎是最常见、也最棘手的电气问题。
短路可能导致电源损坏、芯片烧毁，甚至整板报废；开路则会让信号中断、功能失效，测试调试都非常困难。
这些问题往往不是生产线的锅，而是从设计阶段埋下的“隐患”——比如走线过密、间距不当、焊盘设计不合理、层间孔处理不规范等。
作为一家专业的PCB设计公司——深圳宏力捷电子，我们总结了多年来在多层板、高速板、BGA封装、盲埋孔等复杂PCB设计项目中的经验，以下几个优化方向，可以帮助大幅降低短路和开路风险。
二、从源头减少短路风险的设计优化技巧
1. 合理规划走线间距
PCB短路多数是因为走线间距过小或焊盘之间太近。
- 一般建议信号线间距≥6mil，高压线建议≥8mil。
- 对于高密度板（HDI）或BGA区域，可结合制造厂能力进行最小间距评估（可参考《IPC-2221A通用设计标准》）。
- 设计前务必与PCB加工厂确认可实现的最小线宽/间距。
2. 增加地线保护与隔离
在电源线与信号线之间加入地线隔离带（Guard Trace），可有效防止信号串扰和短路蔓延。
对高速信号线、差分对线要保持等长、等距，防止信号反射。
3. 精确控制焊盘尺寸与阻焊层设计
- 焊盘与阻焊层开窗间距要充足，防止焊锡桥连。
- BGA封装区域应采用防焊桥设计（Solder Mask Defined Pad，SMD）防止焊球互连。
- 注意过孔防焊盖油设计，避免焊料爬入引发短路。
4. 检查电源与地平面分割
电源与地层的分割若不合理，容易造成电流路径混乱甚至短接。建议使用EDA软件的DRC规则（Design Rule Check）进行全板检测。
三、避免开路风险的设计优化要点
1. 严控过孔及焊盘连接可靠性
开路常源于过孔断裂或焊盘脱落。
- 对于高频信号或大电流走线，优先选择大孔径、厚铜板。
- 对于盲孔/埋孔结构，应严格遵守制造层叠顺序与压合次数要求（参考《IPC-6012D刚性电路板性能规范》）。
2. 确保信号完整性与连通性
使用EDA工具（如Allegro、Altium Designer）执行连通性检查（Connectivity Check），可有效发现未连接或错误连接的网络。
3. 注意热设计与铜箔平衡
铜厚差异过大会造成PCB弯曲或分层，从而引发开路。
在电源区域使用热焊盘（Thermal Pad）设计，可以兼顾焊接性与散热性。
4. 完善可制造性设计（DFM）审核
在出Gerber文件前务必执行DFM审核，检查线宽、焊盘、阻焊层、钻孔偏移、Mark点、拼板等细节，避免后期加工导致的断线问题。
四、设计与生产联动，降低失效风险
在深圳宏力捷电子，我们不仅提供PCB设计服务，还能一站式完成：
- 电路原理图布局布线
- BOM清单建立与元器件采购
- 样板制作与PCBA量产
通过设计与生产数据打通，我们可在设计阶段预判制造风险，优化可焊性、提高成品良率。
五、结语：做好设计，就是最好的质量控制
PCB短路与开路问题，说到底是设计规范与制造可行性之间的平衡。
通过合理布局、科学布线、严格的设计规则检查，加上与制造商的充分沟通，就能让电路板从源头上“少出问题”。
