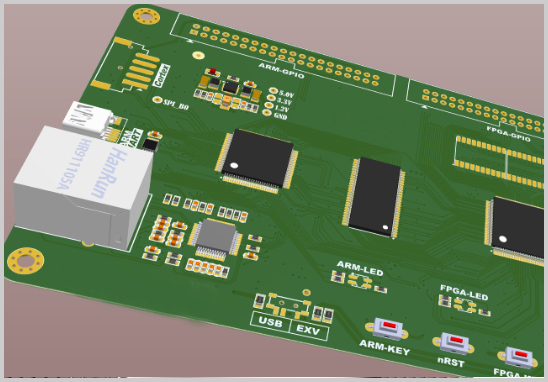

一、PCB设计费用怎么算？
很多客户在咨询PCB设计服务时都会问：“你们设计一块板要多少钱？”
其实，PCB设计并不像买成品那样有固定价，它的费用是根据设计复杂度、层数、封装密度、工艺要求以及交期等多个因素综合评估的。
作为一家拥有二十多年行业经验的专业PCB设计公司，宏力捷电子可以很负责任地说：不同项目的设计难度差异很大，合理报价才能保障设计质量与后续可制造性（DFM）。
二、影响PCB设计费用的主要因素
1. 电路板层数与结构
PCB层数越多，信号分配、走线规划、阻抗控制等设计要求就越复杂，所需的工程工作量也更大，因此设计费用会随层数提升而增加。
2. 封装类型与元件数量
设计中若涉及BGA、QFN等高密度封装，或者元件数量较多，设计师需要更精细的布局与布线策略，成本自然会有所上升。
3. 盲孔/埋孔及高密度互连设计（HDI）
盲埋孔结构能提升电气性能，但对设计与制造要求更高，需要额外的时间和经验投入，因此会增加费用。
4. 是否需要信号完整性或电源完整性分析
如果客户要求进行高速信号仿真（如DDR、USB、PCIE等）或电源完整性优化，通常需要配合专业软件与工程师分析，这部分工作会单独计入设计服务费。
5. 交期要求
普通项目一般按照正常周期排期，但若客户需要加急交付，设计团队需投入更多人力资源来并行工作，费用会相应调整。
6. 是否包含后续打样、采购与PCBA服务
宏力捷电子可提供从设计到打样、元件采购、SMT贴片、组装测试的一站式服务。如果客户选择整包方案，设计部分通常能享受综合优惠，整体成本更具性价比。
三、PCB设计报价一般包含哪些内容？
正规的PCB设计报价，通常会包含以下项目：
- 原理图审核与Layout布线
- 封装库建立与BOM整理
- 设计规则与DFM检查
- Gerber文件与工程输出资料
- 生产与打样过程中的技术支持
此外，一些客户可能会要求提供信号仿真报告、阻抗计算或高速布线优化，这些属于增值服务，会根据需求单独计费。
小贴士： 在比较报价时，不仅要看“设计费”的数额，还要关注是否包含工程支持、后期修改、文件输出等内容，这些环节对产品能否顺利量产影响极大。
四、如何合理规划PCB设计预算？
为了更高效地控制成本，宏力捷电子建议客户在项目前期注意以下几点：
1. 提供完整的原理图与设计要求，减少二次沟通成本；
2. 明确封装与元件型号，提前确认BOM清单；
3. 合理安排设计周期，避免赶工加急；
4. 优先选择一站式服务，从设计到打样由同一团队完成，效率高、风险低。
五、为什么选择宏力捷电子？
深圳宏力捷电子深耕PCB设计行业二十余年，拥有经验丰富的设计团队和完善的制造体系，熟悉Altium Designer、PADS、Cadence Allegro等主流设计软件，可为客户提供：
- 多层、高密度、高速信号PCB设计
- BGA封装、盲埋孔、差分对、阻抗控制设计
- 原理图审核、BOM表整理与物料选型
- 样板制作、SMT贴片、整机组装测试
- 批量PCBA代工代料服务
无论您是初创企业、硬件开发商，还是整机制造厂，宏力捷都能根据您的项目需求，提供高可靠性、高性价比的定制化PCB设计方案。
PCB设计费用的核心在于“专业度”和“可制造性”。
合理的设计投入，不仅能提升产品性能与稳定性，更能在后期量产中减少反复修改带来的时间与成本浪费。
想了解您的项目设计预算？
只需提供原理图文件或设计要求，宏力捷电子即可为您提供免费方案评估与报价建议。
