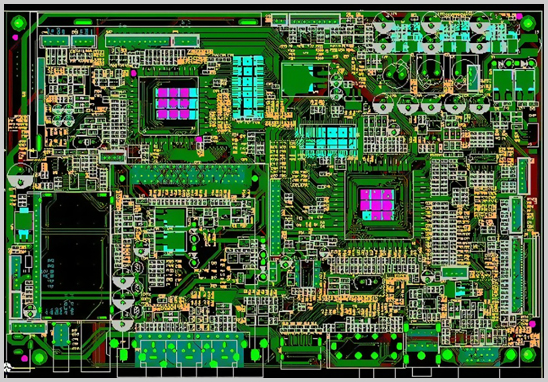

为什么PCB设计需要明确的交付标准？
PCB（印制电路板）设计是电子产品研发的核心环节。一份不合格的PCB设计文件，轻则导致打样返工、延误量产周期，重则引发产品功能失效、批量报废，直接造成经济损失。因此，无论是自研团队还是外包给PCB设计公司，在项目交付时建立一套清晰的验收标准，是保障研发质量、控制生产成本的关键前提。
PCB设计项目核心交付文件清单
一个完整的PCB设计项目交付，应包含以下标准文件：
1. Gerber文件（光绘文件）
Gerber格式（推荐RS-274X或新一代ODB++）是PCB制板厂的标准生产文件，须包含：铜箔层（正片/负片）、阻焊层（Top/Bottom Solder Mask）、丝印层（Silkscreen）、钻孔文件（Excellon格式）及板框层（Outline/Board Edge）。缺少任一层文件将导致制板出错。
2. BOM表（物料清单）
BOM表需包含：器件位号（Ref Des）、器件描述、封装型号、规格参数、推荐料号（含品牌及备选供应商）、数量。规范的BOM表是后续采购备料和PCBA装配的直接依据。
3. PCB源文件
应交付可编辑的EDA工具源文件（如Altium Designer的.PcbDoc、Cadence Allegro的.brd、KiCad的.kicad_pcb等），便于后期工程更改及二次开发。
4. 装配图（Pick & Place文件）
包含贴片元器件的坐标文件（.CSV或.XLS格式），用于SMT贴片机程序导入，是PCBA生产的必备文件。
5. 设计说明文档
涵盖：叠层结构（Stackup）说明、特殊工艺要求（如阻抗控制、沉金/沉银表面处理）、关键信号走线说明及设计约束报告。
PCB设计验收的六大核心标准
标准1：电气规则检查（ERC/DRC）零错误
设计文件须通过EDA工具的DRC（设计规则检查），常见检查项包括：最小线宽/线距（一般≥4mil）、最小孔径（一般≥0.2mm）、焊盘与孔的比例、网络短路/断路检测。交付时应附上DRC零错误报告截图或导出文件。
标准2：原理图与PCB网表一致性
PCB网表须与原理图网表100%一致，可通过EDA工具的"原理图-PCB同步对比"功能验证。任何网络缺失或多余连接均视为不合格，是导致产品功能异常的高危风险点。
标准3：DFM可制造性检查通过
DFM（Design for Manufacturability，可制造性设计）检查确保设计可被工厂正常生产，重点核查：
- 最小孔环（Annular Ring）是否符合工厂能力
- 盲孔/埋孔的深径比是否在合理范围（一般≤1:1）
- BGA封装的焊盘间距与阻焊开窗是否匹配
- 板边元器件间距是否预留分板空间（一般≥3mm）
推荐使用Valor NPI或Cadence Allegro DFM工具进行验证。
标准4：信号完整性与EMC设计规范
高速信号（如DDR、USB、HDMI等）须满足：等长差分对设计（误差≤5mil）、阻抗匹配（常见50Ω单端/100Ω差分）、关键信号回流路径完整、电源平面分割合理。时钟线、高频线应有包地处理，以满足EMC规范要求。
标准5：热设计与散热布局合理性
大功率器件（如电源IC、MOSFET、CPU等）须验证：铜箔散热面积是否足够、导热孔（Thermal Via）是否按规范阵列排布、器件间距是否满足热仿真要求。热设计不足是产品可靠性失效的常见原因之一。
标准6：丝印与装配标识规范
丝印层须清晰标注位号、极性（二极管、电解电容等）、接口方向（PIN1标识），不得被焊盘或孔覆盖，字体高度一般≥0.8mm，确保SMT及后期维修操作准确无误。
PCB打样验收：从文件到实物的关键节点
完成设计文件验收后，进入PCB打样（物理验证）阶段，验收要点包括：
- 外观检查： 板面无划伤、分层、气泡；阻焊颜色均匀、无漏铜；丝印清晰无缺失
- 尺寸测量： 板框尺寸、孔径、孔位与设计文件偏差须在±0.1mm以内
- 阻抗测试： 有阻抗要求的板须附阻抗测试报告（控制精度一般±10%）
- AOI/飞针测试： 工厂须提供通断测试报告，确认所有网络导通正常
- 首件功能测试（FAI）： 焊接首件样品后，按测试方案进行上电功能验证，是PCBA量产前的关键门槛
PCBA代工代料验收补充要点
若委托进行PCBA代工代料（含采购物料+贴片焊接），还需额外验收：
- 物料品牌及规格是否与BOM一致，是否提供进料检验记录（IQC报告）
- 焊接质量是否符合IPC-A-610标准（行业通用焊接质量标准）
- 是否提供出货检测报告（ICT在线测试或功能测试报告）
- 静电敏感器件（ESD）的包装与运输是否符合防静电规范
