在产品逆向开发、电子设备维修替代、技术学习与二次开发等场景中，PCB抄板（又称电路板克隆、PCB克隆）是一项被广泛应用的技术手段。本文将系统梳理PCB抄板的完整流程，帮助有需求的工程师、企业采购及个人用户全面了解这一技术的实施步骤与注意事项。
一、什么是PCB抄板？
PCB抄板是指在已有电路板实物的基础上，通过逆向工程手段，还原出该电路板的PCB设计文件（Gerber文件）、原理图（Schematic）及物料清单（BOM List），从而实现电路板的复制制造或二次开发的过程。
常见应用场景包括：
- 老旧设备的备板替代（原厂停产、配件断货）
- 竞品技术分析与产品迭代参考
- 新产品研发中的功能移植与电路参考
- 小批量样机制造与功能验证
注意：PCB抄板应在合法合规范围内使用，不得侵犯他人知识产权，仅限用于自有设备维修、合法授权产品复制或学习研究目的。
二、PCB抄板完整流程详解

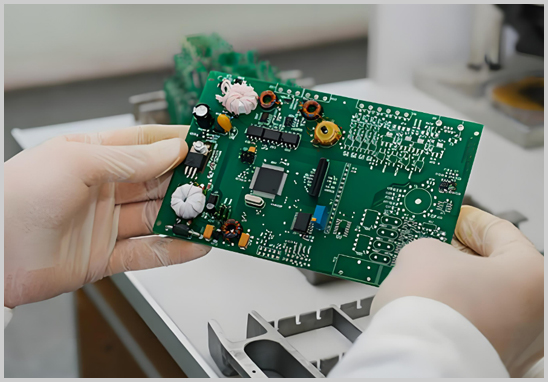

第一步：接收原板并评估可行性
收到客户提供的原始电路板后，工程师首先对其进行外观检查与可行性评估，包括：
- 板层数量判断（单面板、双面板、多层板）
- 元器件标识完整度（是否存在打磨、涂胶遮盖等情况）
- 板面损坏程度评估
- 特殊工艺识别（如埋孔、盲孔、阻抗控制等）
多层板（4层以上）和高密度互连板（HDI）的抄板难度显著高于普通双面板，报价与周期也有所不同。
第二步：元器件拆解与BOM清单整理
这是抄板流程中最耗时、最考验经验的环节之一。
工程师需逐一记录板上所有元器件的型号、封装、参数、位号及数量，整理成完整的BOM（Bill of Materials）物料清单。对于被磨字处理的芯片，需借助显微镜观察、电气特性测试或数据库比对等方式进行识别。
常见需要特别关注的器件类型：
- MCU/FPGA/DSP等主控芯片（品牌与型号直接影响后续功能验证）
- 模拟器件（运放、ADC/DAC等，参数需精确）
- 无标注的阻容感元件（需借助LCR表实测）
第三步：PCB板面扫描与图像处理
将拆除元器件后的裸板进行高精度扫描（通常使用专业平台扫描仪或工业相机），获取各层板面的高清图像文件。
对于多层板，需借助化学退层（层压板分层）或X射线透视等技术逐层获取内层走线图像，这对设备要求较高，也是多层板抄板报价较高的主要原因之一。
第四步：PCB原理图与PCB文件绘制
以扫描图像为底图，工程师使用专业EDA软件（如Altium Designer、KiCad、PADS等）进行：
- 原理图还原：梳理各元器件之间的电气连接关系，绘制完整原理图
- PCB文件绘制：按照原板1:1还原走线、焊盘、孔位、丝印、铜皮等设计要素，生成可用于制造的Gerber文件
此阶段需反复比对原板与绘制文件，确保走线路径、线宽、间距、过孔尺寸等关键参数与原板一致。
第五步：PCB制板（打样）
完成Gerber文件后，进入PCB制造环节。主要工艺参数包括：
| 参数项 | 典型范围 |
| 板材 | FR4（常规）、高频板、铝基板等 |
| 铜厚 | 1oz / 2oz（视原板而定） |
| 表面处理 | HASL（喷锡）、ENIG（沉金）、OSP 等 |
| 最小线宽/间距 | 通常≥3mil（高精度板可达2mil） |
| 孔径 | 通常≥0.2mm |
自有板厂可有效缩短制板周期，并保证工艺参数与抄板图纸高度吻合。
第六步：元器件采购
依据整理好的BOM清单，进行物料采购。需注意：
- 优先选择原型号、原品牌器件，保证功能一致性
- 无法采购到原型号时，工程师需评估替代型号的电气参数兼容性
- 所有物料建议来源于正规授权渠道，避免使用翻新或假冒芯片影响产品质量
第七步：SMT贴片与DIP焊接
元器件到位后，进入PCBA（印制电路板组件）焊接加工阶段：
- SMT贴片（表面贴装）：通过全自动贴片机将贴片元件精准焊接到PCB板面，经回流焊炉完成焊接
- DIP插件焊接：对于通孔元器件，采用波峰焊或手工焊接方式完成
- 焊后清洗：视工艺要求进行助焊剂清洗，防止残留腐蚀及漏电
第八步：功能测试与调试
焊接完成后，进行全面的功能验证：
- 上电测试：检查电源短路、过流等基础风险
- 功能对比测试：对照原板逐项验证各功能模块是否正常工作
- 调试优化：针对测试中发现的不一致项进行走线或元件调整，直至功能与原板保持一致
第九步：交付文件与量产支持
测试通过后，向客户交付完整技术资料包，通常包括：
- PCB Gerber文件
- 原理图文件
- BOM物料清单（含替代型号备注）
- 坐标文件（SMT贴片用）
- 测试报告
如客户有批量生产需求，可直接基于以上文件进行PCBA代工代料批量生产，实现从抄板到量产的一站式衔接。
三、PCB抄板常见问题解答
Q：抄板成功率有多高？
影响因素包括原板完整度、元器件可识别程度及板层复杂度。专业团队配合完整原板，普通双面板成功率接近100%；多层板视内层工艺而定，通常在90%以上。
Q：抄板周期一般多久？
普通双面板抄板打样周期约5～10个工作日；多层板或含特殊工艺的板型约10～20个工作日，具体视板型复杂程度和物料采购情况而定。
Q：抄板需要提供什么资料？
提供电路板实物即可开始评估，若有原理图或部分资料可一并提供，有助于提升还原精度并缩短周期。
四、为什么选择宏力捷电子？
深圳宏力捷电子拥有逾10年专业PCB抄板实战经验，团队成员涵盖硬件工程师、EDA设计师及生产工艺专家，可承接单面板至16层复杂多层板的抄板任务。
我们的核心优势：
- 自有PCB板厂：全程自主管控制板品质，缩短交期，降低外协风险
- 自有SMT贴片厂：从焊膏印刷到回流焊全程自动化，支持0201超小封装贴装
- 一站式服务：电路板抄板 → PCB制作 → 元器件采购 → SMT/DIP焊接 → 组装测试，全流程闭环，无需多家协调
- 品质有保障：每批次均经过AOI光学检测与功能测试，确保交付品质稳定
- 快速响应：支持加急打样，工程师全程跟进，随时沟通进度
无论您是有维修备板需求、产品仿制开发，还是批量PCBA代工代料需求，宏力捷电子都能为您提供专业、高效、可靠的解决方案。欢迎来电咨询或发送样板，我们将为您提供免费评估与报价。
