一、什么是PCB拼板？为什么要做拼板？

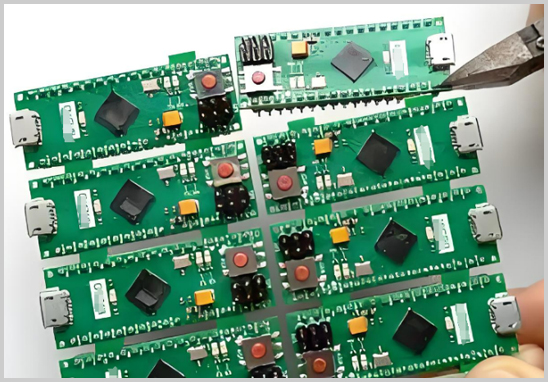

PCB拼板（Panel/Array），是指将多个相同或不同的单板电路板按照一定规则拼合成一块大板进行生产的工艺方式。
拼板设计的核心意义在于：
- 提升贴片效率： SMT贴片机每次动作固定，单板太小会导致设备利用率低，拼板后可大幅提升产能；
- 降低生产成本： 减少PCB浪费，摊薄制程费用；
- 提高焊接良率： 拼板后板材整体刚性增强，减少过炉变形，降低虚焊风险。
二、PCB拼板常见方式
| 拼板方式 | 适用场景 | 分割方式 |
| V-CUT（V槽） | 外形为直线的方形板 | 机器划割 |
| 邮票孔（Tab-Route） | 异形板、带缺口板 | 手掰或铣刀 |
| 混合拼板（V-CUT+邮票孔） | 复杂外形板 | 组合分割 |
选型建议： 外形规则优先选V-CUT，成本低、效率高；异形板或有SMD靠近板边的设计应选邮票孔，避免V-CUT应力损伤元件。
三、PCB拼板设计核心规范
1. 拼板尺寸规范
- SMT生产线通常要求拼板外形尺寸控制在 50mm×50mm～460mm×410mm 之间（不同厂商稍有差异）；
- 单个子板面积过小（如小于50mm²）时，必须拼板才能上线生产；
- 拼板后整体尺寸建议控制在250mm×300mm以内，以适配主流贴片设备导轨。
2. 工艺边（夹持边）设置
工艺边是SMT设备传送夹持所需的区域，是拼板设计中不可忽略的要素：
- 在PCB传送方向（通常为长边方向）两侧各留 ≥3mm 工艺边；
- 工艺边内不允许放置任何元器件及焊盘；
- 若原始设计无工艺边，需在拼板时通过增加边框方式补足。
3. 定位孔（工具孔）规范
- 每块拼板至少设置 4个定位孔，推荐直径 Φ2.0mm 或 Φ3.0mm，非金属化孔（NPTH）；
- 定位孔圆心距板边 ≥5mm，孔周围 1mm范围内不得有铜箔或走线；
- 孔位公差要求 ±0.05mm 以内，保证多次上线精度一致。
4. Mark点（光学定位点）规范
Mark点是SMT设备光学识别定位的基准，直接影响贴片精度：
- 拼板整体至少设置 3个Mark点（推荐对角线布局，不能三点共线）；
- 对于0402以下精密元件或BGA封装，还需在该器件附近设置局部Mark点；
- Mark点标准尺寸：焊盘直径 Φ1.0mm，周围 Φ2.0mm 范围内净空无铜皮；
- 表面处理推荐裸铜或化学镍金（ENIG），不可有阻焊覆盖。
5. V-CUT规范
- V-CUT剩余厚度（切槽后板材残厚）一般控制在 板厚的1/3，常见为 0.4mm～0.5mm；
- V-CUT线两侧各 0.5mm 范围内不得布置元件焊盘，防止分板时应力损伤；
- V-CUT只适用于直线分割，弧形或不规则轮廓需改用邮票孔；
- V-CUT角度通常为 30°或45°，具体依制板厂工艺规范确认。
6. 邮票孔规范
- 邮票孔直径一般为 Φ0.8mm～Φ1.0mm，孔间距 0.8mm～1.2mm，每段连接桥设置 4～6个孔；
- 邮票孔连接桥宽度推荐 2mm～3mm，保证过炉时不断裂，分板时又易于操作；
- 连接桥两端应以圆弧过渡，避免应力集中产生毛刺；
- 邮票孔周围 1mm 范围内不建议布置精密元件。
7. 拼板间距与布局规范
- 子板之间间距（V-CUT方式）：0mm（共用一条割线即可）；
- 子板之间间距（邮票孔方式）：建议 ≥2mm，为铣刀路径预留空间；
- 异面拼板（正反面混合元件）应特别注意：避免正面高脚元件与反面大元件重叠干涉。
四、拼板设计常见问题与解决方案
问题1：分板后PCB板边出现毛刺或裂纹
→ 原因多为V-CUT残厚过薄或邮票孔间距过大，应适当增加残厚或增加邮票孔数量。
问题2：SMT贴片精度偏移
→ 优先检查Mark点是否符合规范，Mark点表面是否被阻焊覆盖。
问题3：过炉后拼板变形翘曲
→ 检查拼板整体尺寸是否超标，铜箔分布是否均匀，必要时在空旷区域增加铺铜平衡应力。
问题4：BGA/精密器件焊接不良
→ 检查BGA附近是否有独立Mark点，钢网开口是否与焊盘对应，焊膏厚度是否达标。
五、拼板设计与PCB打样、PCBA量产的关系
拼板设计是连接PCB设计与PCBA制造的关键桥梁：
- 打样阶段： 合理拼板可有效降低打样单价，减少等待周期；
- 量产阶段： 规范的拼板方案直接决定产线效率和一次良率，是控制代工代料成本的重要手段；
- BOM与采购： 标准化拼板有助于元器件需求准确核算，降低超料和缺料风险。
建议在工程评审阶段即完成拼板方案确认，与制造端提前对接工艺要求，避免因设计变更导致的重复打样费用。
