PCB设计Layout黄金法则

发布时间 :2025-07-02 17:36 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
什么是PCB设计Layout?为什么要掌握黄金法则?
PCB Layout,中文叫PCB布线,是电路设计中的关键环节。简单来说,它就是把元器件放在电路板上后,把它们之间的电气连接用铜线“画”出来。一个好的Layout不仅影响产品的性能,还直接决定生产良率和后期维护成本。
而所谓“Layout黄金法则”,就是那些被无数工程师验证过、总结出来的布线基本原则。掌握这些规则,能让你的设计少走弯路,避免返工。

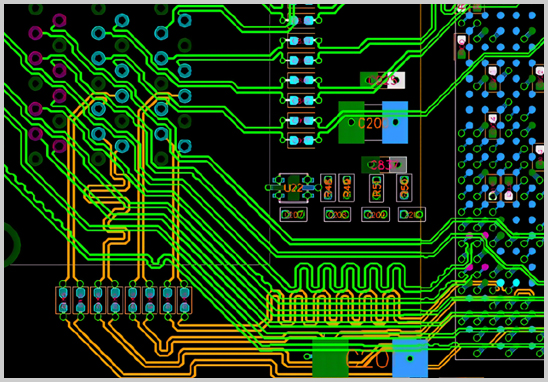

PCB设计Layout黄金法则

宏力捷电子总结的10条PCB设计Layout黄金法则
作为拥有20余年经验的PCB设计公司,宏力捷电子为客户总结了以下布线“黄金法则”,适用于从2层到16层、高速信号、BGA封装等复杂电路板设计场景。
1. 信号完整性第一,优先考虑高速信号走线
- 高速信号(如USB、HDMI、DDR、LVDS)应尽量短、直、少过孔,避免折线走向,减少信号反射。

2. 布线遵循“短、直、粗”原则
走线尽量短可以减少串扰;直线走向有利于阻抗控制;走线粗能降低阻抗和发热,尤其是电源线和地线。

3. 布线从电源、时钟、差分信号优先
这类信号对板子性能影响最大,必须优先规划布局,合理安排通道,避免后期布不出来。

4. 差分信号必须成对等长、等宽走线
例如USB、LVDS、CAN等差分信号对必须保持长度差异在±10mil以内,并控制阻抗为100Ω。

5. 电源与地必须“就近取用”、避免回流路径太远
电源与地走线不要绕太远,尤其是敏感元件(如ADC、OP)附近,必须布设地环或参考平面。

6. 禁止90度走线和锐角拐弯
90度角拐弯容易造成信号反射和电磁辐射,建议改为45度走线或圆弧连接。

7. 电源层与地层最好做镜像对称
多层板设计中,电源层和地层之间的耦合影响整个板子的抗干扰能力,建议做对称镜像设计,提升整体EMI性能。

8. BGA封装采用扇出(fan-out)+盲埋孔策略
BGA封装密集区建议采用“扇出-过孔-布线”结构,必要时引入盲埋孔提升布线密度。

9. 布线密度优先分层控制
多层板应根据信号类型进行分层(如第2层做电源,第3层做信号,第4层做地),避免信号交叉干扰。

10. 合理使用地岛(ground island)
在模拟区域、射频模块等敏感区域,建议独立敷铜做地岛,增强EMC性能,同时确保过孔可靠接地。

不同类型电路板的布线重点也不同
- 数字电路板:时钟信号走线等长,避免交叉串扰;
- 模拟电路板:电源去耦处理、地线布设尤为关键;
- 混合电路板:数模分区,信号隔离布线;
- 高频板(如RF):控制阻抗、保护走线完整性为首要目标。

宏力捷电子的专业服务:让黄金法则真正落地
我们是深圳市宏力捷电子有限公司,20年来专注于多层、高精密、BGA封装、盲埋孔PCB的专业设计与制造。客户只需提供原理图,我们即可完成:
- 专业Layout设计:遵循IPC标准和上述黄金法则
- BOM表建立与优化
- 元件选型与供应链采购
- 小批量样品制作与功能测试

PCB设计没有捷径,唯有遵循规律、积累经验。通过掌握并落实“Layout黄金法则”,你可以大大降低项目出错风险、缩短设计周期,提高产品的一致性和稳定性。如果你正在寻找专业可靠的PCB设计合作伙伴,宏力捷电子随时为你服务!
