一、为什么说PCB设计是电子开发的关键一步？
在电子产品的设计中，原理图只是“思想蓝图”，而PCB（Printed Circuit Board）才是将电路真正变为“可执行物理形态”的载体。
PCB设计不仅仅是简单的连线，而是兼顾电气性能、信号完整性、电磁兼容性及可制造性（DFM）的系统工程。
一块高质量的PCB板，能显著提高系统稳定性、降低EMI干扰、减少调试难度，是整个项目成功的关键环节。

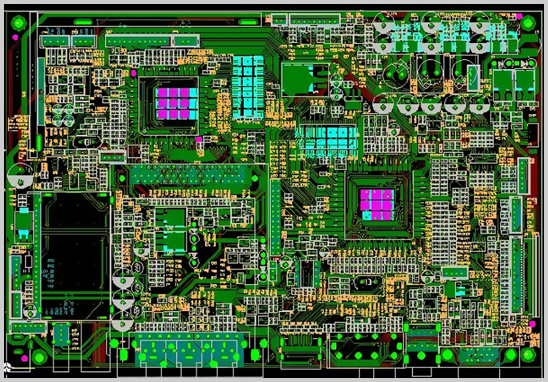

二、PCB设计基础要点
1. 元器件封装选择
PCB设计前应确保元件封装与实际器件完全匹配，这直接影响焊接可靠性及后期装配效率。
- 电阻：耐压值、功耗、温度系数应满足电路需求。
- 电容：关注耐压、有效电流、ESR参数。
- 电感：其额定电流必须大于电路中实际流过的电流。
2. 电源与地线设计
电源与地线设计是PCB布局的“血管系统”。
- 加宽地线：优先保证地线比电源线宽，电源线又比信号线宽。
- 多层板设计：建议将地线层独立为完整面，可降低回路阻抗。
- 敷铜处理：未布线区域统一敷铜接地，有助于电磁屏蔽。
> 对于数字电路可采用“地网”结构，而模拟电路应保持地面完整性，避免地回路干扰。
3. 数字与模拟电路共地策略
数字与模拟电路混合时，应在PCB上分区布局，两部分地线仅在单一点（通常在接口处）短接。
这样能有效避免高频数字噪声耦合进模拟部分，确保信号纯净。
三、PCB Layout常见干扰与抑制方法
1. 串扰（Crosstalk）
由于相邻信号线距离太近产生电磁耦合，引起信号畸变。
优化策略：
- 增大平行走线间距；
- 相邻走线尽量垂直；
- 添加“保护地线”或“空白走线”隔离高敏感信号。
2. 反射（Reflection）
当信号线阻抗不匹配（例如急弯、分支）时会产生信号反射。
优化策略：
- 尽量避免直角走线，使用45°或弧形走线；
- 减少分支线，必要时添加终端电阻匹配。
四、信号完整性与走线布局技巧
1. 信号流向要顺畅
信号线应按电路逻辑流向布线，尽量减少回环路径，防止信号延时或串扰。
2. 高频信号线短而直
对高速信号（如时钟线、差分线）应保持长度最短、路径最直、阻抗一致，并尽量靠近地层布线。
3. 差分信号对布线
保持等长、等间距，并避免在中途分层或跨越电源区域。
五、Layout设计中的关键细节
1. 驱动芯片与MOSFET靠近放置，缩短驱动回路；
2. 去耦电容紧贴IC电源引脚，减少噪声干扰；
3. 散热焊盘加过孔连接至地层，增强导热性能；
4. 高电流路径与信号路径分开，防止地弹效应（Ground Bounce）；
5. 逻辑输入端远离高压走线，防止电压跳变干扰逻辑信号。
六、滤波与旁路电容布局
- 输入端滤波电容：用于平滑电源电压，防止尖峰。
- 输出端电容：改善负载瞬态响应。
- 旁路电容（Bypass Cap）：紧贴芯片电源脚放置，用于滤除高频噪声。
推荐组合：
> 高频使用0.1μF陶瓷电容 + 低频使用10μF钽电容。
七、阻抗与层叠设计建议
高频设计中，PCB层叠结构直接影响信号完整性：
- 四层板推荐：信号层 / 地层 / 电源层 / 信号层
- 六层板推荐：信号层 / 地层 / 信号层 / 电源层 / 地层 / 信号层
八、总结：PCB设计的“黄金原则”
- 遵循信号流向，布局逻辑清晰；
- 保证电源与地完整，减少噪声回路；
- 高频信号短、直、避开敏感区；
- 充分利用多层板优化接地与电源分布；
- 合理布局元件位置，兼顾电气与热设计。
