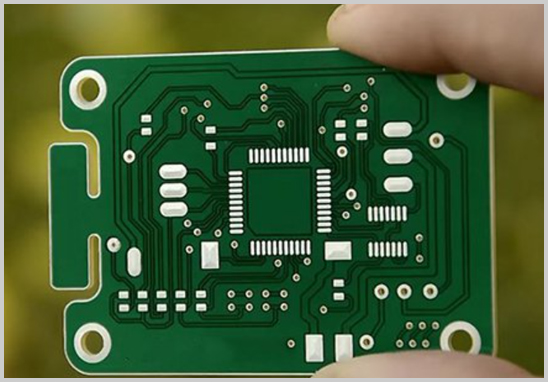

很多电子产品厂家把PCB设计委托给专业公司时，最常问的第一个问题就是：“我需要提供什么资料？”资料给得越完整，设计返工越少，打样和量产也越顺利。下面按重要程度，梳理PCB Layout需要准备的资料。
一、PCB Layout必备资料清单
1. 原理图（必备） 建议同时提供PDF版和原始设计文件（如Altium Designer、OrCAD、PADS等格式）。原理图要标明器件位号、网络名称和关键参数，这是布局布线的根本依据。
2. BOM清单（必备） 包含位号、型号、封装、数量、品牌及关键参数。封装信息尤其重要，封装错误会直接导致贴片失败。如果客户暂时没有BOM，可由设计方根据原理图协助整理。
3. 板框与结构图（必备） 提供DXF、DWG或STEP格式的结构文件，标明板子外形尺寸、安装孔位、接插件位置、按键、指示灯、天线位置及限高区域。结构不确定，是最常见的返工原因之一。
4. 层数、板厚与叠层要求 包括层数、成品板厚、铜厚、板材类型（如FR-4及Tg值要求）。涉及高速信号或射频的，需要明确是否做阻抗控制，以及阻抗值和参考层。
5. 设计规则要求 包括最小线宽线距、最小孔径、过孔类型（通孔、盲孔、埋孔）、BGA扇出方式等。需要盲埋孔或高密度互连时，应提前说明，因为它会影响层数、工艺和成本。
6. 布局布线约束 如关键器件位置、模拟与数字分区、电源和大电流路径、差分对、等长要求、散热与EMC要求等。没有明确约束时，设计方会按行业惯例处理，但建议关键点写清楚。
7. 器件规格书与封装资料 特别是BGA、连接器、定制器件，建议提供Datasheet及推荐封装（Land Pattern）。封装的通用规范可参考IPC-7351标准。
8. 工艺与表面处理要求 包括表面处理（喷锡、沉金、OSP等）、阻焊与丝印颜色、是否拼板、是否需要工艺边和Mark点。若后续要做SMT贴片，还应说明贴片和插件工艺。
9. 测试与交付要求 如测试点要求、是否做飞针或ICT测试、打样数量、交期、是否需要一并完成PCBA。
二、资料不齐怎么办？
最低可启动资料： 原理图 + 板框结构 + 关键器件信息。其余内容（如BOM、叠层、规则）可由工程师沟通确认或协助补全。
建议在启动前做一次需求评审，确认三件事：结构是否冻结、关键器件是否选定、特殊工艺是否明确。这样能显著减少中途改版。
三、设计完成后，你应该拿到哪些文件？
一次规范的PCB Layout交付，通常包括：
- PCB源文件（便于后续修改）
- Gerber光绘文件与钻孔文件（Gerber是行业通用的PCB制造数据格式）
- 贴片坐标文件、装配图
- BOM清单与网表
- 如有需要的制板工艺说明
拿到文件后，建议核对层叠、孔径、阻焊和丝印是否与要求一致，再进入打样。
四、延伸问答
Q1：只有原理图，可以做PCB Layout吗？ 可以。原理图是基础，但还需要确认板子尺寸、结构限制和层数，否则只能按通用方案设计，后期调整成本较高。
Q2：PCB Layout周期受哪些因素影响？ 主要看层数、器件数量、BGA密度、高速信号和阻抗要求，以及资料是否完整、需求是否多次变更。
Q3：PCB设计和PCBA代工代料可以一起做吗？ 可以。设计阶段就考虑可制造性（DFM）和采购情况，能避免后续因封装、缺料或工艺问题反复改板。
Q4：打样前建议做哪些检查？ 检查封装与实物是否匹配、BOM与原理图是否一致、Gerber层数与板厚是否正确、关键物料交期是否可控。
五、选择宏力捷，PCB设计到PCBA一站式交付
深圳宏力捷电子是有20余年PCBA加工经验的PCBA代工代料厂家，配备多条SMT、DIP生产线，可提供PCB设计、电路板制造、元件采购、组装、焊接、测试到成品交付的一站式服务。
在PCB设计方面，我们可承接多层板、高精密/BGA封装以及盲孔/埋孔的PCB设计画板服务。客户只需提供原理图，我们即可完成电路板布局、建立BOM表、搜寻供应商及购料、样品制作及PCBA批量生产等服务，减少多家对接的沟通成本，缩短研发到量产的周期。
如果您正在准备PCB设计、打样或PCBA代工代料项目，欢迎提供原理图或现有资料，我们的工程师将协助评估需求并给出方案。
