PCBA加工中程序烧录的作用及实现方式

发布时间 :2025-07-03 17:47 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA加工部
什么是PCBA加工程序烧录?
简单来说,程序烧录就是把预先编译好的固件或软件「搬」进芯片内部存储空间,让电路板上的单片机、MCU、FPGA等元件真正「活」起来,能按你的需求去跑各种指令。它是PCBA加工里必不可少的一步,没有这步,板子就只是没灵魂的硬件。

PCBA加工中程序烧录的作用及实现方式


程序烧录在PCBA加工中的核心作用
1. 功能实现:硬件要想做数据处理、信号采集、系统控制等,离不开内置软件的支持。烧录把程序写进去,才能让芯片识别指令、运作功能。
2. 性能优化:通过烧录特定算法,能调节系统启动速度、功耗管理、通讯效率等,提升最终产品的表现和稳定性。
3. 版本管理与质量保障:每批产品都要确保烧录同一固件版本,避免不同批次功能不一致;而且烧录流程能配合追溯体系,出问题时还能快速定位。
4. 安全防护与加密:对于需要保密或个性化配置的产品,烧录还能写入加密密钥、配置文件,实现防篡改和远程升级。

PCBA加工程序烧录的常见实现方式
在PCBA加工环节,你会遇到以下两种主流「在线烧录」&「离线烧录」方式,选择适合的方式,能让效率和良率双双up:
1. 离线烧录(Offline Burning)
- 原理:先拿下芯片/板子到专用夹具(适配器)上,用编程器把程序写进芯片,再装回流水线。
- 优点:与SMT贴装解耦,可在任何环境下灵活测试。
- 缺点:拆装耗时、人工多、良率风险高,不太适合大批量生产。

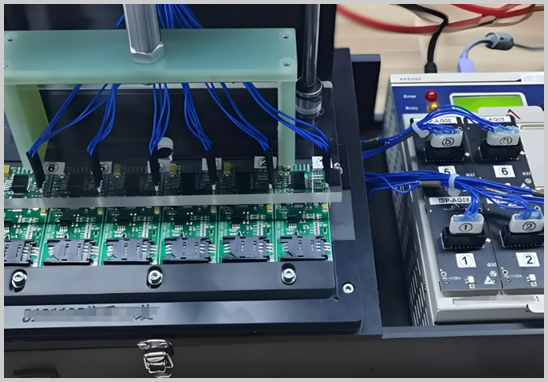

2. 在线烧录(Online Burning)
- 原理:在贴片完成后的流水线上直接用烧录头(夹具)或SPI/UART等接口,通过线路板上的编程接口(如JTAG、SWD、ISP)实时烧录。
- 优点:自动化程度高,速度快,适合大批量,高效率。
- 缺点:前期需做好板上编程接口设计,调试成本稍高。

PCBA加工程序烧录的典型流程与工具
1. 准备阶段
   - 确认固件版本及Hex/Bin文件;
   - 校验MD5/SHA256数值,防止文件损坏;
2. 连接与配置
   - 离线:将芯片装到编程夹具;
   - 在线:将烧录治具与PCB上的编程座对接;
   - 在烧录器软件中加载固件、设置电压、通讯速率、时序等参数。
3. 开始烧录
   - 启动烧录程序,观察进度条或状态指示灯;
   - 烧录器实时显示成功/失败信息;
4. 校验与测试
   - 自动或手动校验烧录结果(软件自带CRC检验或Chip校验);
   - 然后进行功能测试,保证程序与硬件兼容。

优化建议 & 注意事项
- 板级设计:提前预留标准编程接口(JTAG、SPI、UART),减少后期开板改动;
- 选择合适方式:小批量或多品种可选离线,大批量推荐在线;
- 自动化追溯:结合MES系统,记录烧录参数、版本、结果,方便质量追溯;
- 温度与静电防护:烧录环境需避免静电和高温,保护芯片安全。

通过以上介绍,您已经对“PCBA加工程序烧录的作用”及“PCBA加工 程序烧录 实现方式”有了清晰了解。如果您有更多PCBA加工、程序烧录相关需求,欢迎咨询深圳宏力捷电子,我们提供一站式SMT/DIP、高效可靠的自动化烧录解决方案,助您轻松实现产品投产和升级。
