PCB打样可以由PCB设计公司一起完成吗?一站式设计打样指南

发布时间 :2026-10-26 17:12 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
可以,而且对多数研发型客户来说是更省心的选择。 但前提是这家设计公司具备PCB制板和SMT贴片的资源,或有稳定的配套工厂。如果它只做画板、不具备后端制造能力,通常需要客户自行对接板厂,反而容易增加沟通环节。

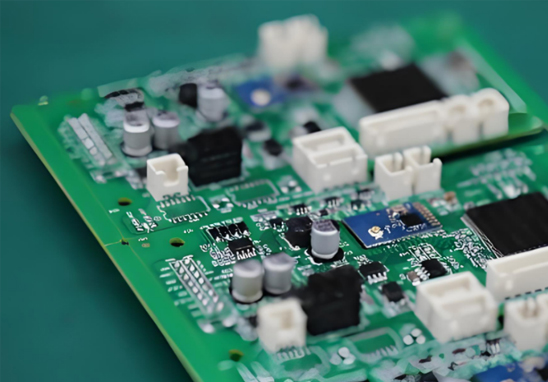

PCB打样可以由PCB设计公司一起完成吗?

所谓"一起完成",通常指以下三种模式:
| 模式 | 说明 | 适合客户 |
| 设计+PCB裸板打样 | 设计公司完成Layout后,直接安排板厂制板 | 只需裸板、自行贴片的客户 |
| 设计+PCBA打样 | 在裸板基础上增加元器件采购、SMT贴片、焊接 | 需要可测试样机的客户 |
| 设计+打样+批量代工代料 | 样机确认后直接转批量生产 | 追求交付周期和供应链省心的客户 |

为什么设计与打样分开做,容易出问题?
行业中常见的返工原因,多出在设计与制造之间的信息断层:
- 工艺能力不匹配:线宽线距、最小孔径、盲埋孔层叠、阻抗控制等参数,超出所选板厂的制程能力,导致无法生产或良率偏低。
- 文件理解偏差:Gerber、钻孔文件、层叠说明如有歧义,板厂只能按自己的理解生产,或来回确认,拖慢进度。
- 可制造性(DFM)问题:焊盘设计、元件间距、拼板方式不利于SMT贴片,样板能做出来,批量时却问题频出。
- 责任界限模糊:样板出问题时,设计方、板厂、贴片厂可能相互推诿,客户夹在中间协调。

设计公司一起打样有哪些优势?
1. 减少沟通环节:设计、制板、贴片由同一团队统筹,客户只需对接一个窗口。
2. DFM前置:设计阶段就按实际工厂能力约束,减少改板次数。
3. 周期更可控:设计完成后无缝进入打样,省去文件转交、重新报价和排期的时间。
4. 责任更清晰:样机不良时,由一家公司负责定位原因。
5. 便于转量产:打样阶段使用的BOM、工艺和物料,可直接延续到批量生产。

选择"设计+打样"一体化服务,要关注什么?
1. 是否有真实的制造资源。 询问是否自有或长期合作板厂和SMT产线,而不是只做中间转包。
2. 技术能力是否覆盖你的产品。 如果你的产品涉及多层板、高密度互连(HDI)、BGA封装或盲孔/埋孔,需确认设计团队有相关经验,并了解板厂对应的制程能力。
3. 物料采购能力。 PCBA打样的卡点往往不在贴片,而在缺料。确认对方能否搜寻供应商、确认原厂料或替代料,并提供可追溯的采购渠道。
4. 是否提供设计文件。 无论是否由对方打样,Gerber、BOM、坐标文件、PCB源文件的交付范围,建议在合同或报价单中写明,避免后期被"绑定"。
5. 报价是否透明。 设计费、制板费、物料费、贴片费、测试费建议分项列明,方便比较。

一体化服务的典型流程
1. 提供资料:原理图、元器件清单(如有)、结构尺寸、产品使用场景和特殊要求。
2. 需求评审:确认板层数、尺寸、阻抗、封装、工艺和交期。
3. PCB布局布线:完成Layout,进行DRC及DFM检查。
4. 客户确认:客户确认设计,输出生产文件。
5. 建立BOM、采购物料:核对封装与型号,搜寻供应商并采购。
6. PCB制板:安排裸板生产并检验。
7. SMT/DIP加工与测试:贴片、焊接、基础功能或外观检验。
8. 样机交付与反馈:客户测试后如需改版,可快速迭代。
9. 转批量生产:沿用已验证的工艺与物料方案,进入批量PCBA代工代料。

常见问题
Q1:设计公司打样,会比直接找板厂贵吗?
不一定。裸板的制板价格与板层、尺寸、工艺相关,通常差别主要来自服务内容。一体化服务把设计、采购、贴片整合在一起,沟通和返工成本往往更低。建议以"总成本+总周期"而非单项价格来比较。

Q2:只需要PCB裸板,设计公司能做吗?
可以,只需在需求中说明仅需裸板,设计公司可只安排制板。

Q3:我已有设计文件,只想找人打样可以吗?
可以,但建议请对方先做一次DFM检查,提前发现工艺风险。

Q4:打样成功后,批量生产可以直接做吗?
通常可以。但批量阶段需关注物料稳定供应、工艺参数固化、治具与测试方案,建议在打样阶段就与批量方案同步评估。

Q5:设计文件的归属权属于谁?
一般按合同约定。建议提前明确文件交付范围与知识产权归属,不同公司的规定可能不同。

哪些情况更适合"设计+打样"同步完成?
- 新产品研发阶段,需要快速验证样机;
- 团队缺少专职Layout工程师,或硬件工程师精力集中在原理设计;
- 产品涉及BGA、多层板、盲埋孔等较复杂工艺;
- 希望缩短从图纸到样机的总周期;
- 计划打样确认后很快转入小批量或批量生产。
参考说明:PCB制程参数(如线宽线距、孔径、层数)和DFM要求以所选板厂工艺能力及相关行业标准(如IPC系列标准)为准;具体项目的周期与价格,请以实际评审和报价为准。

深圳宏力捷电子:设计、打样、代工代料一站式服务
深圳宏力捷电子是一家有20余年PCBA加工经验的PCB设计及PCBA代工代料厂家,为电子产品厂家及研发团队提供从电路板设计到成品交付的一站式服务:
- PCB设计画板:可承接多层板、高精密/BGA封装、盲孔/埋孔等PCB设计,客户只需提供原理图。
- 布局与BOM管理:完成电路板布局,并建立BOM表。
- 物料采购:搜寻供应商并代为采购元器件。
- 样品制作:PCB打样及PCBA样机制作,快速验证设计。
- 批量生产:配备多条SMT、DIP生产线,支持PCBA批量生产与代工代料。
- 测试与交付:涵盖焊接、组装、测试到成品交付全流程。

如果你正在为新产品寻找"画板+打样+贴片"一家搞定的合作伙伴,欢迎提供原理图、产品需求和数量,我们将评估后给出方案与报价。
