SMT是半导体器件的一种封装形式，SMT涉及各种不同风格的零件，其中许多已形成行业通用标准，主要是一些片式电容器、电阻器等；那么SMT贴装元件如何手工焊接呢？接下来深圳SMT加工厂家-深圳宏力捷电子为大家介绍下。
一、逐个焊点焊接
1) 用镊子夹持SMT元件，居中贴放在相应的焊盆上，对准后用镊子按住不要移动。
2) 用细毛笔蘸助焊剂或用助焊笔在两端焊盘上涂少量助焊剂。
3) 用凿子形（扇铲形）烙铁头加少许直径小于等于0.5mm的焊锡丝，焊锡丝碰到烙铁头时应迅速离开，否则贴片加工焊料会加得太多。
4) 先用烙铁头加热一端焊盘大约25左右，撤离烙铁。
5) 然后用同样的方法加热另一端焊盘大约2s左右，撒离烙铁。
注意：焊接过程中应保持元件始终紧贴焊盘，避免元件一端浮起。
二、采用专用工具马蹄形烙铁头焊接
1) 贴放元件，对准后用子按住不要移动。
2) 用细毛笔助焊剂或用助焊笔在两端焊盘上涂少量助焊剂。
3) 给马蹄形烙铁头上。
4) 用马蹄形烙铁头同时加热两端焊盘大约2s左右，撤离烙铁。
三、采用扁片形络铁头快速焊接
1) 贴放元件，对准后用镊子按住不要移动。
2) 用细毛笔助焊剂或用助焊笔在两端焊盘上涂少量助焊剂。
3) 给扁片形烙铁头上锡。
4) 用扇片形格铁头在元件的侧面同时加热两端焊盘大约2s左右，抛离烙铁。
为什么选择深圳宏力捷做SMT加工？
1. 实力保障
▪ SMT车间：拥有进口贴片机，光学检查设备多台，可日产400万点。每道工序都配备有QC人员，能够盯紧产品质量。

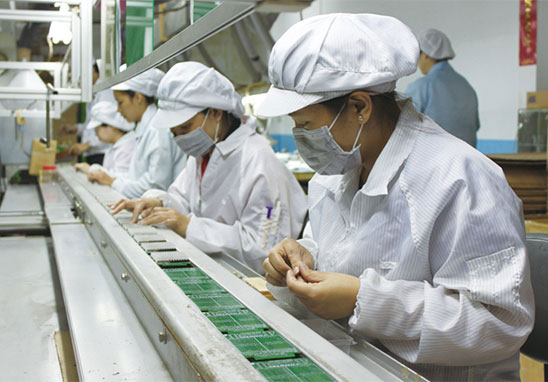

▪ DIP产线：拥有波峰焊两台，其中工作三年以上的老员工就有十多人，工人熟练程度高，可焊接各类插件材料。
