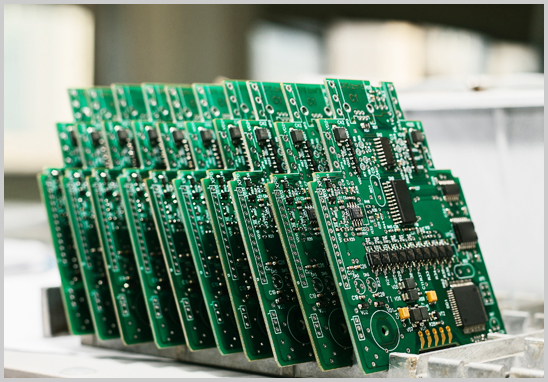

"PCBA加工到底多少钱一块？"几乎是每一位第一次接触PCBA打样或代工代料的采购、工程师、创业团队都会问的问题。但实际上，PCBA加工费用并不是一个固定数字，而是由PCB板材制造费 + SMT贴片费 + DIP插件费 + 元器件物料费 + 测试检测费等多个环节叠加而成的综合成本。同样是"一块板子"，配置不同、批量不同，价格可能相差几倍甚至几十倍。
本文将从PCB加工费的计算逻辑、SMT贴片费用的构成方式，到常见的报价误区和获取精准报价的方法，帮你系统理解一块PCBA成品的价格是怎么算出来的。
一、PCBA加工费用由哪几部分组成？
一块完整的PCBA成品，加工费用大致可拆分为以下几个部分：
1. PCB裸板制造费：光板/空板的生产加工费用
2. SMT贴片加工费：表面贴装元件（贴片电阻、电容、IC等）的上件费用
3. DIP插件焊接费：需要人工插件、波峰焊或手工焊的插件元件加工费用
4. 元器件物料费：所有电子元件本身的采购成本（自购料或客供料）
5. 测试检测费：AOI外观检测、X-Ray检测、ICT在线测试、FCT功能测试等
6. 辅助工艺费：钢网费、编带费、首件工程费、三防漆/灌胶等特殊工艺费用
7. 交期加急费：若要求加急交货，通常会有额外的加急费用
下面分别拆解其中占比最大的两块——PCB加工费和SMT费用——具体是怎么计算的。
二、PCB加工费怎么算？影响价格的核心因素
PCB（裸板）的加工费用，主要由以下因素决定：
1. 板材类型
常见的PCB板材有FR-4（环氧树脂玻纤板，最常用）、铝基板（用于LED、电源类散热要求高的产品）、高频板（Rogers等，用于射频/通信产品）。板材等级越高、耐温耐压性能越好，成本越高。
2. 板层数
单层板、双层板价格最低，适合结构简单的产品；4层板、6层板及以上多层板由于叠层压合工艺复杂、生产周期长，价格会显著上升，层数每增加一档，单价通常呈阶梯式上涨。
3. 板材尺寸与拼板利用率
PCB厂通常按照"每平方米/每平方分米单价"或"按拼板出货数量"两种方式计价。板子面积越大、单张板拼出的Pcs数越多，摊到单片的费用就越低；反之如果板形不规则、拼板利用率低，单价会相应提高。
4. 表面处理工艺
喷锡（HASL）成本较低，沉金（ENIG）、OSP、沉银等工艺成本依次不同，沉金工艺因可靠性好、平整度高，常用于对焊接良率要求高的产品，价格也相对更高。
5. 孔工艺复杂度
普通通孔、盲埋孔、激光钻孔（HDI板）等工艺复杂度不同，直接影响加工费用，HDI高密度互连板通常价格更高。
6. 阻焊颜色与特殊要求
常规绿油价格最低，红、黄、黑、白等特殊颜色阻焊可能会产生小额差价；此外沉厚金、盲埋孔、特殊阻抗控制等都会增加PCB制造费用。
7. 打样 vs 批量生产
PCB打样（小批量、几片到几十片）由于开料、菲林制作等固定成本需要摊销到少量板子上，单片打样价格通常明显高于批量生产单价；批量越大，单片PCB加工费越低，这也是很多客户"打样阶段觉得贵、量产阶段觉得便宜"的主要原因。
三、SMT费用怎么算？贴片加工费的构成方式
SMT（表面贴装技术）费用，是PCBA加工成本中占比很高的一部分，通常按以下几个维度综合计价：
1. 按贴片点位数收费
这是最常见的计价方式之一。SMT加工厂通常按照"每片板子的元件贴装点数（Pcs/点）"来核算基础贴片费，点位数越多，说明板子上元器件密度越高，贴片工时和设备占用时间也越长，费用相应增加。
2. 按工时/机时收费
部分厂家会根据SMT产线运行时间（机器工时）来核算费用，涉及贴片速度、换料次数、钢网印刷、回流焊时间等综合工时成本。
3. 钢网费用
SMT贴片前需要根据PCB的焊盘设计制作专用钢网（模板），用于精准印刷锡膏。钢网费通常是一次性收取的固定费用，同一款板子后续返单可以复用钢网，无需重复支付。
4. 编带/散料费
部分小体积元器件（如0201、0402封装）如果客供物料是散装而非编带包装，贴片机无法直接上料，需要额外的编带加工费用。
5. 首件工程费/程序调试费
新板首次上线需要工程人员编写贴片程序、调试首件、核对BOM与坐标文件，这部分通常会收取一次性的首件工程费，属于"开发成本"，批量复投通常不再重复收取。
6. 点数复杂元件加价
BGA、QFN、0201等高密度、细间距元件，对贴装精度要求高，通常需要更精密的设备（如高精度贴片机、X-Ray检测），这类元件占比高的板子，SMT单价也会相应上浮。
7. DIP插件与焊接费
如果板子上有插件元件（如接插件、大功率电容、变压器等），需要额外的DIP插件人工费和波峰焊/手工焊费用，通常按插件点数或人工工时另计。
四、元器件物料成本：影响总价的最大变量
除了PCB加工费和SMT费用，元器件本身的采购成本往往才是PCBA总价中占比最大的一块，尤其对于IC、连接器、传感器等价值较高的元件。这里涉及两种常见合作模式：
- 代工代料（一站式采购+加工）：由代工厂统一负责BOM物料的采购、议价、品质把控（IQC来料检测），客户只需提供BOM和设计文件，省去自己对接多家元件供应商的麻烦，尤其适合无采购渠道优势的中小批量客户。
- 客供料（客户自行采购物料）：客户自行采购元器件后寄给加工厂，加工厂仅收取加工费（SMT+DIP+测试等），适合有稳定物料渠道、对某些关键元件有特定品牌/批次要求的客户。
两种模式各有优劣，具体选择哪种，通常取决于客户自身的采购资源、对物料成本的敏感度，以及对交期的要求。
五、测试检测费：容易被忽略的隐性成本
一块合格的PCBA出货前，通常需要经过多道检测工序，这部分费用有时会被单独列在报价单中：
- AOI自动光学检测：检测贴片元件是否偏位、虚焊、少件、极性反等外观问题
- X-Ray检测：主要用于BGA等隐藏焊点的内部焊接质量检测
- ICT在线测试：通过测试治具检测电路的通断、阻值、容值等电气参数
- FCT功能测试：模拟实际工作场景，验证板子整体功能是否正常
- 老化测试（Burn-in）：对成品进行长时间通电测试，筛除早期失效产品，提升出货可靠性
检测项目越全，产品出货良率和可靠性通常也越有保障，尤其对于工业控制、汽车电子、医疗类产品，充分的测试环节往往是必不可少的一环。
六、常见报价误区，采购时要留意
- 只比"单价"，不比"配置"：不同厂家报价差异大，很可能是板材等级、表面处理工艺、检测项目不同导致的，单纯比价容易掉进"低价低质"的坑。
- 忽略首件工程费和钢网费：有些低价报价可能把一次性费用单独另算，实际总价并不便宜，建议要求厂家提供费用明细拆分，而非笼统的"一口价"。
- 打样价格类比量产价格：打样阶段的单片成本天然偏高，不能直接乘以数量来估算量产总价，应分别询价。
- 不提供完整资料导致报价失真：如果没有提供准确的Gerber文件、BOM清单、坐标文件，厂家给出的往往只是"预估价"，与实际下单后的报价可能存在出入。
七、如何获取一份准确的PCBA加工报价？
想拿到贴近实际成本的报价，建议准备好以下资料再联系加工厂：
1. Gerber文件（PCB制板文件）
2. BOM物料清单（元器件型号、封装、数量，注明是否需要代购）
3. 坐标文件/贴片位置文件（Pick and Place file）
4. 装配图/结构图（如有特殊组装、外壳装配要求）
5. 测试要求说明（是否需要ICT/FCT等专项测试）
6. 数量与交期需求（打样几片、批量多少，交期是否有硬性要求）
资料越完整，厂家给出的报价越精准，也能大幅缩短来回沟通核价的时间。
常见问题（FAQ）
1. PCBA打样一般要几天？
打样周期因板子复杂度不同而异，一般PCB打样本身需要数天时间，加上物料采购、SMT贴片、测试，整体打样周期通常在一周左右，具体以厂家实际评估为准。
2. PCBA代工代料和客供料哪个更划算？
如果自身没有稳定的元件采购渠道，或希望简化对接环节，代工代料通常更省心；如果对特定物料品牌、批次有严格要求，且已有稳定供应商，选择客供料可以更好地把控物料来源。
3. 为什么同样的板子，不同厂家报价差异很大？
主要原因通常在于板材等级、表面处理工艺、检测项目（是否含AOI/X-Ray/ICT/FCT）、元件品质等级（是否代购、是否原厂正品）等配置差异，建议对比报价单时逐项核对配置是否对等。
4. 小批量PCBA代工划算吗？
小批量、多品种（如研发打样、中试阶段）也可以找一站式代工厂，虽然单片成本相对量产阶段偏高，但省去了自建产线、自行采购分散元件的时间和管理成本，对于研发迭代阶段的产品反而更具性价比。
