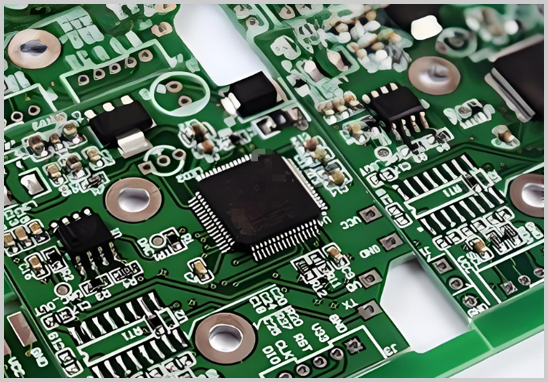

无论是电子产品的小批量打样，还是量产阶段的PCBA代工代料，SMT贴片加工厂在开工前都需要客户提供一套完整、准确的生产资料。资料是否齐全、规范，直接决定了贴片加工的效率、良率以及最终产品的可靠性。很多客户尤其是初次接触PCBA代工的工程师或采购人员，常常因为资料准备不完整或格式不规范，导致工厂反复确认、生产排期延误，甚至出现物料错配、贴装错位等问题。本文将系统梳理SMT贴片加工需要准备的核心资料，重点讲解Gerber文件、BOM物料清单、坐标文件（Pick and Place File）的准备方法与注意事项，帮助你在打样或代工代料合作中少走弯路。
一、SMT贴片加工需要提供哪些资料？
一套完整的SMT贴片加工资料，通常包括以下几类：
1. Gerber文件：PCB制造文件，用于指导电路板的图形、线路、钻孔等加工。
2. BOM物料清单（Bill of Materials）：记录板上所有元器件的型号、封装、位号、数量等信息。
3. 坐标文件（Pick and Place File，简称PNP文件）：记录每个元器件在PCB上的贴装坐标、角度和面别，供贴片机自动识别定位。
4. PCB叠层结构说明（Stack-up）：多层板需提供叠层顺序、板厚、铜厚等信息。
5. 装配图（Assembly Drawing）：标注元器件位号、极性方向、特殊安装要求等，便于人工核对与质检。
6. 原理图（Schematic）：非必需但强烈建议提供，便于工厂在物料替代、异常排查时快速理解电路逻辑。
7. 特殊工艺要求说明：如是否需要三防漆、灌胶、老化测试、特殊焊接工艺（如无铅焊接、选择性波峰焊）等。
这七类资料中，Gerber文件、BOM、坐标文件是SMT贴片加工最核心、最不可缺少的三项，下面分别展开说明。
二、Gerber文件怎么准备？
Gerber文件是PCB制造行业的标准数据格式，通常由Altium Designer、Cadence Allegro、PADS等PCB设计软件直接导出。一套完整的Gerber文件一般包含以下图层：
- 顶层/底层信号层（Top/Bottom Layer）
- 内层信号层（多层板需要）
- 顶层/底层阻焰层（Solder Mask）
- 顶层/底层丝印层（Silkscreen）
- 顶层/底层助焊层（Paste Layer，SMT贴片必需，用于制作钢网）
- 钻孔文件（Drill File，含通孔与埋盲孔信息）
- 板框层（Board Outline）
准备要点：
- 建议导出为RS-274X（扩展Gerber）格式，该格式自带光圈信息，兼容性更好，是目前行业主流标准。
- 文件命名应清晰规范，图层含义一目了然，避免出现层与层对应混乱的情况。
- 导出前务必进行DRC（设计规则检查），确保线宽、线距、孔径符合加工能力范围，减少后期返工。
- 如涉及阻抗控制、沉金/沉银等特殊工艺，需在Gerber文件之外单独提供工艺说明文档。
三、BOM物料清单怎么准备？
BOM是SMT贴片加工中用于采购、备料、上料核对的关键依据，直接影响物料齐套率和贴装准确性。一份规范的BOM表通常需要包含以下字段：位号、元件描述、封装、数量、品牌型号、供应商料号、备注。
准备要点：
- 位号（Reference Designator）必须与坐标文件、装配图中的位号完全一致，这是三份文件相互校验的基础。
- 元件型号应尽量提供原厂品牌+完整料号，避免使用模糊描述（如"电容104"），以减少物料混淆或替代风险。
- 对于停产、缺货或长交期物料，建议提前标注可替代型号或允许工厂根据规格书推荐替代方案。
- 如果由工厂负责代料采购（即PCBA代工代料模式），BOM表的准确性尤为关键，直接关系到采购周期和最终成本核算。
四、坐标文件（Pick and Place File）怎么准备？
坐标文件也称贴装文件，用于指导贴片机识别每个元件在PCB上的具体贴装位置、旋转角度及所在板面（顶层/底层）。该文件通常也由PCB设计软件直接导出，常见字段包括：
- 位号（Designator）
- X/Y坐标
- 旋转角度（Rotation）
- 所在层面（Layer：Top/Bottom）
准备要点：
- 坐标原点、单位（mm或mil）需与Gerber文件保持一致，避免因基准不统一导致贴装偏移。
- 极性元件（如二极管、电解电容、IC）的旋转角度需特别核对，角度定义错误是导致贴反、短路的常见原因之一。
- 如设计软件未内置标准坐标文件导出功能，可参考PCB设计规范手动生成，但建议交由专业工厂核对无误后再投入生产。
五、PCBA打样及代工代料还需要关注哪些问题？
除了上述三项核心资料，客户在寻找PCBA打样或代工代料合作方时，通常还会关心以下几个高频问题：
- 打样与量产资料要求是否一致？ 一般而言打样阶段资料要求与量产基本相同，但打样数量小，工厂更容易发现设计或资料层面的潜在问题，建议优先安排小批量打样验证。
- 资料不全能否加工？ 部分工厂支持根据PCB文件反推坐标信息或协助工程师补齐BOM，但这会增加沟通成本和出错概率，建议尽量提供完整资料。
- 一站式代工代料与自备料加工的区别？ 代工代料模式下工厂统一负责采购、备料、检验，采购周期和成本更可控，尤其适合中小批量、多品种、无固定供应链资源的客户。
- 如何评估工厂的资料审核能力？ 专业工厂在收到资料后会进行DFM（可制造性设计）分析，提前发现封装错位、丝印重叠、钻孔冲突等问题，这是判断工厂技术实力的重要参考。
六、深圳宏力捷电子：20余年经验的PCBA打样及代工代料一站式服务商
深圳宏力捷电子深耕PCBA代工代料领域20余年，工厂配备多条SMT贴片生产线与DIP插件生产线，具备完善的资料审核与DFM分析能力，可为客户提供从PCB设计、电路板制造、元器件采购、SMT/DIP组装焊接、成品测试到最终交付的一站式PCBA服务。
无论客户提供的是完整的Gerber、BOM、坐标文件，还是仅有部分设计资料，宏力捷电子的工程团队都会在生产前进行严格的资料核对与工艺评估，主动排查潜在风险点，确保打样与量产环节顺畅衔接，帮助客户降低沟通成本、缩短交付周期、提升产品良率。如果您正在寻找靠谱的PCBA打样或代工代料合作伙伴，欢迎联系宏力捷电子，获取专业的资料准备指导与一站式生产服务方案。
