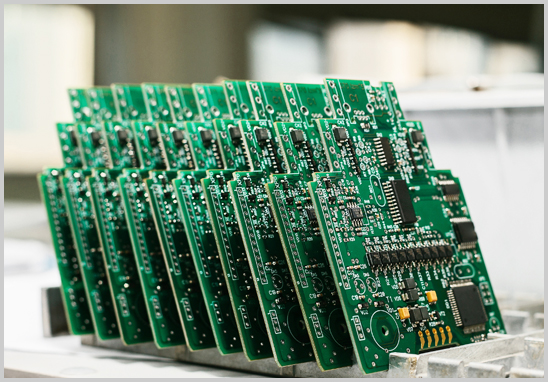

随着电子产品朝小型化、多功能化方向发展，高密度PCB（High Density Interconnect，简称HDI）在通信设备、汽车电子、消费电子、工控设备等领域的应用越来越广泛。相较于普通PCB，高密度PCB通常具备更细的线宽线距、更小的过孔孔径以及更高的元件贴装密度，这对SMT贴片加工工艺提出了远超常规产品的要求。对于有PCBA打样及代工代料需求的客户而言，了解高密度PCB贴片加工的核心要求，有助于在选择加工厂家、评估工艺能力时做出更准确的判断。
一、元件间距与封装适配要求
高密度PCB上常见01005、0201等微型贴片元件，以及BGA、CSP、QFN等细间距封装器件，部分BGA球间距可达到0.4mm甚至更小。这类元件对贴片设备的定位精度、抓取稳定性要求较高，加工厂家通常需要配备高精度贴片机，并结合元件封装特性调整贴装参数，避免因间距过密导致连锡、偏位等不良。
二、锡膏印刷精度控制
锡膏印刷是SMT加工的首道关键工序，直接影响后续焊接质量。高密度PCB由于焊盘尺寸小、间距密，对钢网开孔设计、印刷压力、刮刀速度、脱模速度等参数的控制要求更为精细。业内通常建议根据焊盘尺寸对钢网开孔进行面积比优化，并结合3D SPI（锡膏检测仪）对印刷厚度、体积、偏移量进行实时监控，及时发现锡膏量不足或过多等异常。
三、贴装精度与设备能力
高密度PCB的贴装环节对设备重复定位精度要求较高，尤其是在处理细间距QFP、BGA等器件时，贴片头的抓取与放置精度需要控制在较小的公差范围内。同时，飞行相机识别、元件对中系统等功能也是保障贴装良率的重要配置。加工厂家的产线自动化程度和设备维护水平，往往直接决定了高密度产品的贴装稳定性。
四、回流焊温度曲线管理
高密度PCB通常board层数较多、板厚不均，热容量分布不均衡，容易在回流焊过程中出现局部过热或受热不足的情况。因此，回流焊温度曲线需要根据PCB厚度、铜箔面积、元件密度等因素进行针对性调试，通常需分区设定预热、保温、回流、冷却各阶段的温度与时间参数，并结合实测温度曲线进行验证，以降低虚焊、立碑、空洞等缺陷风险。
五、检测与质量管控环节
由于高密度PCB上的焊点尺寸小、部分焊点（如BGA底部焊球）无法通过肉眼或普通光学设备直接观察，通常需要结合AOI（自动光学检测）与X-Ray检测手段，对锡膏印刷、贴装、焊接各环节进行分层把关。对于关键产品，部分加工厂家还会引入ICT（在线测试）、飞针测试等方式，对电气性能进行进一步验证。
六、生产环境与静电防护要求
高密度PCB加工车间通常需要具备一定的防静电管理措施，包括防静电地板、防静电工作台、腕带、离子风机等设施，以降低静电放电（ESD）对精密元件造成的损伤风险。此外，车间温湿度、洁净度的控制也会影响锡膏印刷及焊接质量的稳定性，尤其在潮湿季节，元器件的防潮管理（如湿敏元件的烘烤处理）同样值得关注。
与高密度PCB贴片加工相关的常见需求
在实际选择PCBA打样及代工代料服务时，客户往往还会关注以下相关问题：
- PCBA打样周期：打样阶段涉及PCB制板、物料采购、贴片、测试等多个环节，具体周期会因板材复杂度、物料齐套情况有所差异，建议提前与加工厂家确认排期。
- BOM配单与物料一致性：高密度PCB通常涉及元件种类多、规格细，配单时需重点核对封装、精度、耐压等参数，避免因替代料选型不当影响电气性能。
- 小批量试产与批量转产的衔接：从打样到小批量、再到批量生产，工艺参数是否能够稳定复用，是评估加工厂家综合能力的重要维度。
- 可制造性设计（DFM）评估：在PCB设计阶段提前介入可制造性评审，有助于降低高密度产品在贴片环节出现的不良风险，是许多客户容易忽视但十分重要的环节。
深圳宏力捷电子的PCBA一站式服务能力
高密度PCB贴片加工涉及元件适配、锡膏印刷、贴装精度、温控管理、检测把关及环境防护等多个环节，每一环节的把控都会直接影响最终产品的良率与可靠性。深圳宏力捷电子拥有20余年PCBA加工经验，配备多条SMT生产线与DIP生产线，可为客户提供从PCB设计、电路板制造、元件采购、组装、焊接、测试到最终成品交付的一站式PCBA代工代料服务。
无论是高密度PCB的打样验证，还是后续的小批量试产、批量生产衔接，宏力捷电子团队可结合多年工艺经验，协助客户在设计阶段进行可制造性评估，并在生产环节通过SPI、AOI、X-Ray等检测手段层层把关，帮助客户降低高密度产品加工中的常见风险。如您有PCBA打样及代工代料相关需求，欢迎与我们沟通具体项目细节，我们将根据产品特点提供相应的工艺建议与服务方案。
