研发阶段最怕的就是"板子到了，料没齐；料齐了，板子又要改"。不少工程师和采购会问：电路板打样之后，能不能直接做SMT贴片？答案是可以，而且把PCB打样和SMT贴片放在同一家工厂完成，通常是更省时间、更省沟通成本的做法。

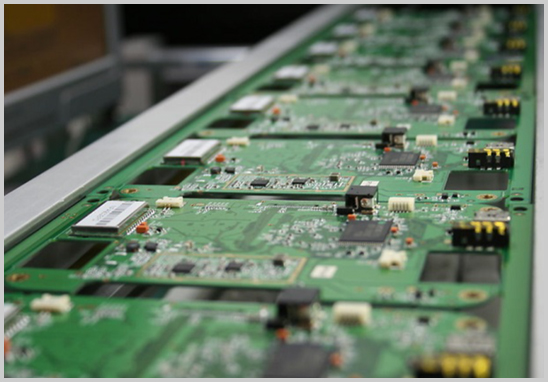

一、电路板打样可以直接做SMT贴片吗？
可以。PCB打样得到的是"裸板"，只有线路，没有元器件，还不能工作；SMT贴片则是把元器件贴装并焊接到板上，形成PCBA（印制电路板组件），也就是通常说的"样机"。
行业里把两者合并办理的服务称为"PCBA打样"或"PCB打样加贴片"：客户提交设计文件和BOM，工厂完成制板、备料、贴片、焊接和测试，最终交付可直接上电调试的样机。
二、一站式PCBA打样与"分开做"有什么区别？
1. 省去物流与转运环节。 分开做时，裸板要从板厂寄到贴片厂，增加运输和等待时间，还可能出现板子规格与贴片工艺不匹配的情况。
2. 问题能提前发现。 同一家工厂的工程师可以在制板前同步评审可制造性（DFM），例如焊盘间距、元件布局、拼板方式，避免板子做出来后发现不适合贴片。
3. 责任更清晰。 板子、物料、贴片出现问题时，只需对接一个团队，不用在板厂和贴片厂之间反复沟通。
4. 周期更可控。 制板和物料采购可以并行推进，板子到厂时物料基本齐套，直接上线贴片。
三、PCB打样到PCBA样机的一站式流程
第1步：提交资料并评审。 提供Gerber文件、BOM清单、坐标文件（Pick&Place），如有特殊工艺、测试要求，一并说明。工程师评审后会反馈需确认的问题。
第2步：PCB制板。 根据板层、板厚、表面处理（如喷锡、沉金）等要求生产裸板。
第3步：元器件采购与齐套检查。 工厂按BOM采购元器件并检验，对缺料、停产、长交期物料提前给出替代建议，替代料需客户确认。
第4步：钢网制作与SMT贴片。 根据焊盘开孔制作钢网，经锡膏印刷、贴片、回流焊完成贴装焊接。
第5步：DIP插件与后焊。 含插件元件的板子，需要通过波峰焊、选择性焊接或手工焊完成插件焊接。
第6步：检测与测试。 常见检测包括SPI（锡膏检测）、AOI（光学检测）、X-Ray（针对BGA等隐藏焊点）以及功能测试。检验可参考IPC-A-610电子组件可接受性标准（出处：IPC行业标准）。
第7步：包装交付与问题反馈。 样机交付后，客户测试中发现的问题可反馈给工程团队，用于改版或转入批量生产。
四、PCBA打样常见问题
问：PCBA打样需要提供哪些资料？ 至少需要Gerber文件和BOM清单；有坐标文件会更快。如果只有原理图，可以委托工厂完成PCB设计后再打样。
问：元器件需要自己买吗？ 不一定。常见有两种方式：代工代料由工厂统一采购元器件；来料加工由客户提供物料。缺少采购渠道、想省心的客户适合选择代工代料。
问：PCBA打样周期受什么影响？ 主要受板层数与工艺复杂度、物料是否有现货、是否有BGA等特殊封装、是否需要测试治具等因素影响。具体周期以工厂评估为准。
问：打样数量太少，工厂愿意做吗？ 许多PCBA工厂支持小批量甚至单片打样，但由于工程费、钢网费等一次性费用，少量时单价会相对偏高。
问：打样通过后能直接转批量吗？ 可以，同一工厂打样时沉淀的工艺参数、钢网和测试方案，可直接沿用到批量生产，减少重新验证。
问：BGA、细间距元件能贴吗？ 要看工厂设备与工艺能力。BGA焊接质量通常需通过X-Ray检查，下单前建议确认工厂具备相应能力。
五、选择PCBA打样厂家的三个建议
1. 看一站式能力： 是否能覆盖制板、采购、贴片、插件、测试；
2. 看工程评审： 是否在下单前提供DFM反馈，而不是出了问题才通知；
3. 看量产衔接： 打样厂家是否有批量生产能力，避免样机验证后重新换厂。
深圳宏力捷电子：PCB打样到PCBA样机一站式服务
深圳宏力捷电子拥有20余年PCBA加工经验，是专业的PCBA代工代料厂家，可为电子产品厂家及相关公司提供：
- 多条SMT生产线、DIP生产线，打样、小批量与批量订单灵活排产；
- 一站式服务：PCB设计、电路板制造、元件采购、组装、焊接、测试到成品交付，一个团队全程对接；
- PCB设计能力：支持多层、高精密/BGA封装、盲孔/埋孔板，客户提供原理图即可完成布局、建BOM、找供应商购料、样品制作及PCBA批量生产；
- 打样到量产无缝衔接：样机验证通过后，可沿用成熟工艺转入批量生产。
如果您正在准备PCBA样机，欢迎提供Gerber、BOM和所需数量，我们的工程师将为您评估方案并报价。
