PCB设计原理图绘制如何对齐分页符网络后页码?

发布时间 :2022-01-13 16:17 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
很多的工程师在进行原理图绘制时,在分页符网络后面加了对应的页码,但是会出现如图1所示的情况,数字编码不对齐,到处都有,很不整齐,要怎样操作才能对齐页码呢?接下来深圳PCB设计公司-深圳宏力捷电子为大家介绍下。

 图1 网络编码示意图

 图1 网络编码示意图



第一种对齐方法

我们在刚开始放置这个页码编码的时候,就把这个数字放置对齐,这样就省去了我们后面再来对齐的操作,具体操作的办法如下:

第一步,在放置页码编码的时候,可以设置这个编码的偏移量,可以按Port去偏置,也可以按Port Name去偏置,如图2所示,设置Port Name偏置的时候,需要按最大的网络名称的距离去估算,设置X Offset的距离;

图2 页码编码偏置示意图

图2 页码编码偏置示意图


第二步,我们也可以按照Port去偏置,需要注意的是,我们在使用Port去偏置的时候,我们设置的X Offset的距离为负数,这样就可以将页码编码进行对齐了,如图3所示。

 图3 页码编码偏置示意图

 图3 页码编码偏置示意图


第三步,按照上述方法进行Port或者是Port Name进行偏置了以后,这样我们的页码编码就已经对齐了,如图4所示,

 图4 页码编码对齐示意图
图4 页码编码对齐示意图



第二种对齐的方法

当我们已经把这个编码放好了,我们只需要局部去对齐的话,可以使用Orcad自带的对齐功能,操作功能如下,

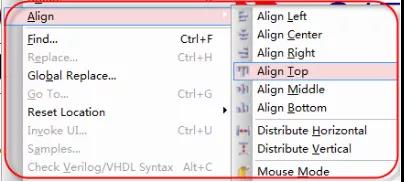

第一步,首先选中需要对齐的页码编码,执行命令Edit-Align命令,如图5所示,在弹出的界面中选择对齐的模式即可,这样就可以对页码编码进行对齐了。

图5 页码编码对齐命令示意图

 图5 页码编码对齐命令示意图

以上就是关于PCB设计原理图绘制如何对齐分页符网络后页码的介绍,如果您有电子产品电路板需要做PCB布线设计,欢迎联系我们。
