PCB设计打样哪里可以做?

发布时间 :2025-06-30 18:17 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
一、“PCB设计打样”到底是什么?
简单来说,PCB设计打样就是在正式批量生产之前,先做一小批样品板,用来验证设计的正确性和可行性。通过这种“小批量试产”,可以及时发现问题、降低风险,避免量产时大面积返修或停线。

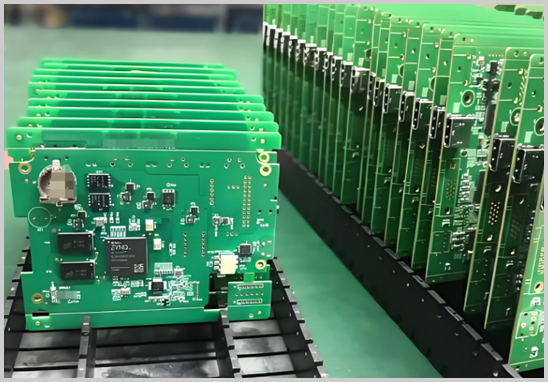

PCB设计打样

二、为什么要做PCB设计打样?
1. 功能验证
   - 确保电源、信号走线、电磁兼容等满足设计预期。
2. 工艺验证
   - 检查盲孔/埋孔、BGA焊盘、电镀通孔(via)等制造工艺能否精准实现,尤其对多层板和高密度封装要求极高。
3. 成本控制
   - 提前调整设计和工艺参数,避免大批量生产的高额返工成本。

三、PCB设计打样可以去哪里做?
- 一站式PCB设计打样公司
  - 深圳宏力捷电子,不仅能做打样,还能承接从原理图→PCB布局→BOM建立→供应商采购→样品制作的全流程服务。
  - 核心优势:
    - 多层板、高精密/BGA封装、盲孔/埋孔(blind/buried via)设计与打样;
    - 小批量快板、功能验证与交付一体化,省时省心。

四、如何选择合适的PCB设计打样服务商?
1. 工艺能力
   - 看对多层板、BGA、盲孔/埋孔、电镀通孔等工艺的支持度。
2. 资质与设备
   - ISO9001等认证,先进的光绘机、钻孔机、沉铜线棒与AOI检测。
3. 交期与成本
   - 快速打样(24–72h出板)、合理的样板报价。
4. 增值服务
   - 原理图评审、DFM优化、BOM代采、功能测试与后续量产对接等。

五、服务流程示例
1. 需求沟通
   - 客户提供原理图、硬件说明。
2. 可行性评估 & 报价
3. PCB布局 & DFM审核
   - 确保每个走线间距、孔径、焊盘都符合工艺能力。
4. BOM 建立 & 采购对接
   - 根据客户或替客户精准采购元器件。
5. 样品制作 & 出板交付
   - 完成多层/BGA/盲孔/埋孔板打样,并提供测试报告。


深圳宏力捷推荐服务:PCB设计打样 | PCB抄板打样 | PCB打样&批量生产 | PCBA代工代料
