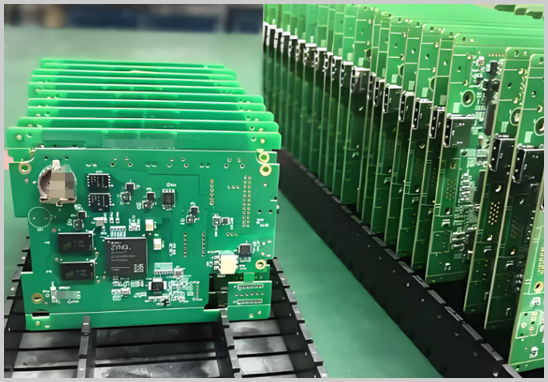

在PCB打样环节，很多客户认为"只要有Gerber文件，工厂就能直接开工"，但实际操作中，仅凭一份Gerber文件往往不足以保证打样一次成功。文件是否完整、参数是否匹配、工艺是否可实现，都需要提前核对，否则容易出现打样返工、周期延误甚至报废重做的情况。
一、有Gerber文件就能直接打样吗？
Gerber文件（RS-274X格式）是PCB制造中描述铜箔层、阻焊层、丝印层等图形信息的行业标准文件，是打样的核心依据，但并非唯一依据。原因在于：
- Gerber文件通常不包含钻孔信息。钻孔位置和孔径一般需要单独的NC Drill（钻孔文件）配合，若缺失或与Gerber版本不匹配，工厂无法准确开料钻孔。
- Gerber文件不体现层叠结构。多层板需要额外提供叠层顺序、板厚、介质材料等信息，仅靠Gerber无法判断内层走线与外层的对应关系。
- 部分特殊工艺参数不在文件内，如阻焊颜色、字符颜色、表面处理方式（如喷锡、沉金、OSP）、成品板厚公差、是否需要沉孔/盲埋孔等，都需要客户在下单时另行说明。
因此，"有Gerber文件"是打样的必要条件，但不是充分条件，正规工厂在下单前通常会进行一轮文件核对与DFM（可制造性）检查，确认无误后才会正式生产，这也是保障打样质量的关键步骤。
二、PCB打样前还需要检查什么？
为避免打样出错返工，建议在提交文件前重点核对以下内容：
1. 文件完整性
确认Gerber文件是否包含全部所需层（顶层/底层铜箔、阻焊层、丝印层、板框层），并配套提供钻孔文件（NC Drill/Excellon格式）及层叠说明，多层板还需提供叠层图。
2. 板层与板厚
核实设计层数（单面、双面、4层、6层及以上）是否与文件实际层数一致，明确成品板厚要求（如常见的0.8mm、1.0mm、1.6mm、2.0mm），厚度不同会影响阻抗和装配匹配度。
3. 孔径与孔位精度
检查最小孔径是否在工艺可实现范围内，过孔、安装孔、定位孔位置是否准确，避免因孔位偏移导致后续贴片或组装困难。
4. 线宽线距与阻抗要求
确认最小线宽线距是否符合工厂制程能力，如涉及高频、高速信号或射频板，需提前说明阻抗控制要求，以便工厂在生产参数上做相应调整。
5. 表面处理与阻焊丝印
明确表面处理工艺（喷锡、沉金、OSP、镀银等）、阻焊颜色（绿油、黑油、白油等）及字符颜色，这些虽不影响电气性能，但关系到外观和后续标识识别。
6. 特殊工艺标注
如有沉孔、盲埋孔、阶梯槽、金手指、半孔（castellated holes）等特殊结构，需在文件或订单说明中单独标注，避免因信息遗漏导致工艺遗漏。
7. 文件版本一致性
若设计经过多次修改，务必确认提交的Gerber、钻孔文件、坐标文件版本一致，避免新旧版本混用造成生产错误。
此外，若打样目的是为后续PCBA贴片组装做准备，还建议同步提供BOM表（物料清单）和坐标文件（Pick and Place File），以便工厂在PCB打样完成后可直接衔接元器件采购与贴片测试，缩短整体打样周期，减少多次对接的沟通成本。
三、PCB打样与PCBA打样的区别
需要注意，"PCB打样"通常仅指裸板制造，而"PCBA打样"是在裸板基础上完成元器件采购、贴片焊接、测试等全流程，适合需要功能验证的整机或模块开发阶段。如果客户后续有整机验证需求，建议在打样初期就明确是仅需裸板，还是需要一站式PCBA打样服务，以便工厂统筹安排生产计划和物料备货，避免因需求不明确导致的周期延误。
四、常见打样风险提示
打样阶段常见的返工原因，多集中在文件版本混淆、孔位与实际元件不匹配、阻焊开窗尺寸不合理等细节问题上。建议客户在提交文件前，通过Gerber查看软件（如CAM350、Gerbv等）自查一遍图形是否完整、层次是否对应，工厂收到文件后也会进行工程审核（DFM Check），如发现问题会及时与客户确认，双重核对可有效降低打样失败率。
