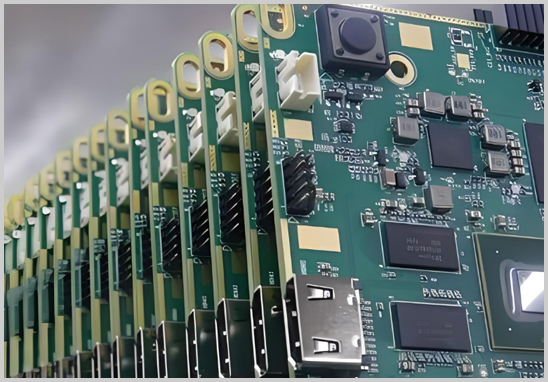

在电子产品研发过程中，PCB电路板设计打样是绕不开的一环。很多客户在询价时会发现，即便板子尺寸相近，不同厂家、甚至同一厂家不同订单的报价也可能相差数倍。这背后并非厂商随意定价，而是由设计打样服务本身的多个技术维度共同决定的。
一、PCB设计打样常见的收费模式
目前行业内主要有以下几种计费方式，实际报价往往是多种方式的组合：
- 按面积计价：以平方厘米或平方英寸为单位计算板材及工艺费用，是最常见的基础计价方式，适用于常规双面板、四层板等标准工艺。
- 按设计复杂度计价：设计服务（如原理图转PCB布局、Layout走线、BOM整理）通常按工作量或工程师工时估算，涉及高速信号、阻抗控制、EMC设计等专项内容时会单独计费。
- 按批次/数量阶梯计价：打样阶段（通常5-20片）单价较高，批量生产阶段单价会明显下降，这是行业普遍的定价逻辑，也是很多客户容易忽略的成本陷阱——只看打样单价而忽视量产后的真实成本。
- 附加服务计价：加急工期、特殊认证（如UL、RoHS）、特殊表面处理等均可能产生附加费用。
二、影响PCB设计打样费用的核心因素
1. 板层数
双面板工艺成熟、成本最低；四层及以上多层板需要增加内层压合、层间对位等工序，层数越多、对位精度要求越高，成本上升越明显。
2. 板材与板厚
FR-4是最常用的基材，成本相对可控；如涉及高频、高散热需求（如铝基板、高Tg板材、罗杰斯板材），材料成本会显著增加。板厚规格是否为常规尺寸也会影响开料损耗和费用。
3. 线宽线距与孔径精度
高精密设计（如线宽线距低于4mil/4mil）对生产设备和工艺良率要求更高，属于高精度制程范畴，报价通常高于常规工艺。孔径越小（如小于0.3mm的微孔），钻孔和电镀工艺难度越大。
4. 封装类型
BGA、QFN、CSP等高密度封装对布局布线、焊盘设计、过孔处理提出更高要求，尤其是BGA下方的扇出走线，往往需要更细的线宽和更精密的孔位设计，这部分设计工时和工艺成本会直接体现在报价中。
5. 盲孔、埋孔等特殊孔位工艺
相比常规通孔，盲孔（连接表层与内层）、埋孔（连接内层与内层）需要额外的激光钻孔或分次压合工艺，制造流程更复杂，是影响多层板报价的重要因素之一，通常也是打样周期延长的主要原因。
6. 表面处理工艺
喷锡（HASL）、沉金（ENIG）、OSP等不同表面处理方式在成本和适用场景上各有差异，沉金工艺焊盘平整度好、适合精密焊接，但成本高于喷锡，需根据产品实际需求选择。
7. 打样数量与交期
小批量打样单片成本天然偏高，若同时要求加急交付，还会产生加急费用；提前规划打样与量产计划，合理安排交期，是控制综合成本的有效方式。
8. 认证与检测要求
如产品需满足特定行业认证或可靠性测试要求，相关的资料准备、工艺调整及检测费用也会计入整体报价。
三、打样与批量生产的费用逻辑差异
打样阶段的核心目标是验证设计可行性，厂商需要为小批量订单单独开模、调机，单位成本天然较高；进入批量生产阶段后，设备利用率提升、材料采购成本下降，单片成本会大幅降低。因此，客户在评估"打样贵不贵"时，更应关注整体项目成本，包括后续代工代料、批量生产的综合报价，而非仅比较打样单价。
四、如何合理控制PCB设计打样成本
- 尽量选用标准板材、常规板厚，减少非标定制带来的附加成本；
- 在满足功能需求前提下，避免不必要的高精度设计，按实际信号需求选择线宽线距；
- 提前梳理清楚设计与打样需求，减少因设计变更导致的重复打样；
- 选择能够提供"设计-打样-代工代料"一体化服务的厂商，减少多方对接产生的沟通成本和衔接损耗。
