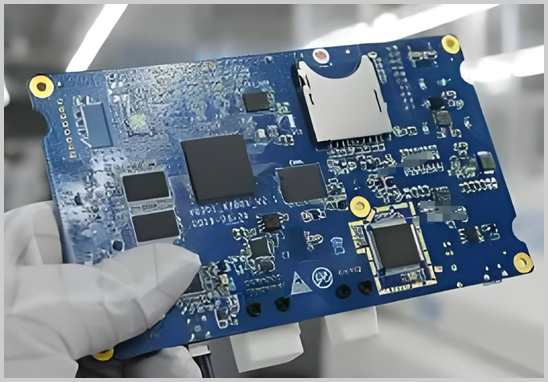

随着电子产品向小型化、高集成方向持续演进，高密度互联（HDI）PCB已广泛应用于手机主板、工业控制器、车载电子、医疗设备等领域。与普通板相比，高密度PCB层数更多、线宽线距更小（部分精密板线宽仅3mil以下）、盲埋孔结构复杂，这使得抄板（PCB逆向设计/PCB克隆）的技术难度和出错风险大幅提升。
准确率，是衡量一次抄板成败的核心指标。 本文将从前期准备、技术实施到后期验证，系统梳理提升高密度PCB抄板准确率的关键方法。
一、前期准备：准确率从"看清楚"开始
1. 高精度扫描与图像处理
抄板的第一步是完整获取原板信息。高密度板建议采用专业PCB扫描仪或高分辨率工业相机逐层拍摄，分辨率通常不低于600 DPI，对于0.1mm以下的细线需要更高精度。图像采集完成后，需通过专业图像处理软件进行降噪、对比度增强，确保细线、焊盘、过孔轮廓清晰可辨。
肉眼观察或低分辨率扫描是造成遗漏细节的主要原因之一，这一环节不可简化。
2. 逐层拆解与记录
高密度HDI板通常为4～20层甚至更多。抄板前需记录：
- 板厚、层叠结构（Stack-up）
- 盲孔（Blind Via）、埋孔（Buried Via）、通孔（Through Hole）分布
- 表面处理工艺（HASL、ENIG、OSP等）
- 阻焊层与丝印层信息
建议在拆层前对每个面用高清相机多角度存档，避免信息不可逆丢失。
二、技术实施：减少人为误差的核心环节
3. 使用专业EDA软件重绘
原始扫描图只是"参考底图"，准确的抄板成果需要在专业EDA软件（如Altium Designer、Cadence Allegro、KiCad等）中手工或半自动重绘。
重绘过程中需重点关注：
- 差分对走线：高速信号差分对的等长、间距要与原板一致，误差过大会影响信号完整性
- 阻抗控制线：需结合层叠结构和介质参数计算目标阻抗，不能仅依赖视觉复制
- 过孔类型还原：盲/埋孔必须在EDA中准确定义，否则PCB制造阶段将无法实现
4. 元器件识别与BOM清单核查
元器件识别是高密度抄板中最易出错的环节，尤其是：
- 无标识或字符磨损的IC芯片：需结合电路功能、封装型号、管脚特征进行推断，必要时使用芯片解密或功能测试辅助识别
- 0201及以下小尺寸被动元件：极易因肉眼疲劳导致数值误读
- 高度集成的多功能器件：需查阅原厂Datasheet确认引脚定义
BOM清单完成后，建议与网络表进行交叉校验，确保每个元器件的位置、方向、极性均与原板一致。
5. 网络表提取与一致性校验
优质的抄板流程必须包含网络表（Netlist）提取与对比步骤：
- 从原板电路图（或测量点位）提取网络关系
- 与EDA软件中重绘的网络表逐一对比
- 发现差异立即回溯确认，而非跳过
这一步是发现漏铜、短路、过孔缺失等隐性错误的最有效手段。
三、样板验证：抄板成功的最终确认
6. 首件PCB打样与功能测试
完成抄板文件后，不建议直接批量生产，应先进行小批量打样（通常1～5片），并在打样板上完成：
- 外观尺寸与原板比对
- 层间对位检查
- 飞针测试或针床测试（验证通断与绝缘）
- 实装元器件后的上电功能测试
高密度板的功能测试应覆盖主要电气指标，如电源轨电压、时钟信号频率、通信接口响应等。发现异常立即反查文件，形成闭环。
7. 与原板的对比运行验证
条件允许时，建议将抄板打样的PCBA与原版PCBA同步进行对比测试，在相同工况下比较运行结果，这是确认抄板准确率最直接、最可靠的方式。
四、影响高密度PCB抄板准确率的其他关键因素
| 影响因素 | 说明 |
| 原板完整性 | 原板损坏、腐蚀或层间分离会导致信息缺失 |
| 团队经验 | 有HDI板抄板经验的团队能快速识别异常结构 |
| 设备精度 | 扫描仪、显微镜、测量仪器精度直接影响还原质量 |
| 工艺管控 | 板厂制造能力需匹配原板规格，否则文件再准确也无法复现 |
| 沟通确认机制 | 多轮客户确认节点可降低理解偏差导致的返工风险 |
五、常见问题解答（FAQ）
Q：PCB抄板与PCB设计有什么区别？
A：PCB抄板是以现有实物板为基础进行逆向还原，输出与原板功能一致的制造文件；PCB正向设计则是从零开始根据需求创建电路。抄板常用于产品备份、二次开发、国产替代等场景。
Q：高密度PCB抄板周期一般多久？
A：视板层数、复杂程度而定，普通4～6层HDI板通常需要5～10个工作日完成抄板文件，加上打样约需2～3周。
Q：抄板文件包含哪些内容？
A：标准交付文件通常包括：Gerber文件、钻孔文件、BOM物料清单、坐标文件（位号图）、原理图（部分情况可还原）。
