PCB抄板快速打样的时间成本优化方法

发布时间 :2026-05-15 17:11 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB抄板部
对于电子产品厂家而言,PCB抄板打样的周期长短,直接影响产品研发节奏与市场竞争力。许多企业在实际操作中发现,从拿到样板到完成PCBA功能验证,往往要经历漫长的等待——少则一两周,多则一个月以上。问题出在哪里?本文从全流程视角拆解PCB抄板快速打样的时间成本,并给出可落地的优化方法。

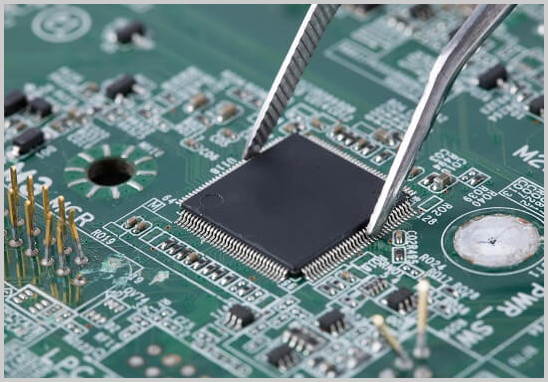

PCB抄板快速打样的时间成本优化方法

一、PCB抄板打样的完整流程与时间分布
要优化周期,首先要清楚时间消耗在哪里。标准的电路板抄板打样流程通常包括以下阶段:
① 实物分析与测绘(1~3天):对原板进行扫描、拍照、元器件位置记录,识别PCB层数、板材、线宽线距等工艺参数。
② 原理图与PCB文件还原(2~5天):依据测绘数据,借助专业EDA工具(如Altium Designer、PADS等)重建原理图及PCB Layout文件,这是抄板精度的关键环节。
③ BOM清单整理与元器件采购(1~5天):汇总物料清单,对关键芯片进行型号确认,部分停产或稀缺器件需要启动替代料评估。
④ Gerber文件生成与PCB制板(1~3天快板起):将还原的PCB文件输出Gerber等制造文件,交由PCB板厂进行快速制板。
⑤ SMT贴片与DIP插件焊接(1~2天):完成元器件贴装焊接,进行首件确认。
⑥ 调试与功能验证(1~3天):上电测试、功能对比验证,必要时修正参数或调整Layout。
以上各阶段理论最短总耗时约为7~14个工作日,但实际项目中,因沟通低效、文件返工、备料延误等问题,实际周期往往翻倍。

二、5大关键节点优化方法
1. 提前准备完整的资料包,减少沟通往返
许多时间浪费在"来回对齐信息"上。建议在委托抄板前准备好:
- 清晰的实物正反面高清照片(分辨率建议≥800万像素)
- 原板尺寸标注(含异形板轮廓)
- 已知的关键芯片型号或功能说明
- 对功能实现的优先级说明(是完全克隆还是功能等效即可)
资料越完整,抄板团队分析阶段越短,误判风险越低。

2. 优先选择具备自有PCB板厂的服务商
许多中小型抄板公司在完成文件还原后,需外发PCB制板,这一环节的沟通协调本身就会消耗1~2天。选择自有PCB板厂的服务商,可实现文件内部直通,避免外发等待和责任模糊问题,快板周期可压缩至24~48小时内出板。

3. BOM同步并行,不要等文件全部完成再备料
在PCB文件还原进入后期阶段时,即可同步输出初版BOM清单,提前启动元器件询价和备货流程。对于交期敏感的项目,关键元器件甚至可以在Layout确认前就锁定库存,实现"备料与制板并行",可节省2~4天的等待时间。

4. 优选国内现货渠道,规避进口器件交期风险
部分原板中存在进口IC或已停产型号,若按原型号采购,交期可能长达数周乃至数月。建议与抄板服务商提前确认替代料方案:在不影响功能的前提下,优先选用国内现货渠道的国产替代型号,这是当前抄板打样项目中控制交期最有效的手段之一。

5. 采用"抄板+制板+贴片"一站式服务,减少流转损耗
将抄板、PCB制作、SMT贴片分发给不同供应商,每次交接都会产生物流时间、文件对接时间和责任确认时间。选择一站式服务商,可将流转时间压缩至内部调度级别,整体周期通常可缩短30%~50%。

三、常见导致打样周期延误的误区
误区一:认为层数越少越快。 2层板制作快,但若元器件密度高、BOM复杂,焊接和调试时间反而更长。周期评估应综合考虑,而非单看板层。

误区二:拿到Gerber文件就等于可以快速出板。 若Gerber文件存在DRC违规、焊盘设计不合规或丝印缺失等问题,制板厂仍需返回修改,造成额外延误。建议在委托制板前进行专业DFM(可制造性设计)检查。

误区三:忽视首件确认环节。 贴片完成后跳过首件检验直接全量生产,一旦发现问题将面临全部返工。标准化的首件确认流程虽然需要额外半天时间,却能有效规避批量报废风险。

四、PCBA打样常见问题解答
Q:电路板抄板能保证100%功能一致吗?
专业的抄板团队通过反复测绘、元器件比对和功能测试,可以实现与原板高度一致的功能复现。需要注意的是,涉及加密芯片的固件复制属于法律限制范围,正规服务商不提供此类服务。

Q:代工代料和只做SMT贴片有什么区别?
代工代料是由服务商负责采购全部或部分元器件,并完成焊接加工,客户无需自行备料;纯代工(客户提供物料)则由客户自行采购。代工代料更省心,但需确认物料来源渠道正规,避免使用翻新或假冒器件。

Q:PCB快速打样最快多久能拿到成品?
以2~4层标准PCB为例,具备自有板厂和贴片厂的服务商通常可做到:PCB制板24~48小时出板,完成SMT贴片后3~5个工作日交付PCBA成品(视BOM复杂度和备料情况而定)。

五、为什么选择宏力捷电子?
深圳宏力捷电子深耕电路板抄板领域超过10年,拥有专业PCB抄板技术团队,抄板成功率有保障。我们自有PCB板厂与SMT贴片厂,从文件还原到成品交付全程自主管控,可为您提供:
- 电路板抄板:多层板、高密度板、铝基板均可承接,精准还原原板工艺参数
- PCB快速制板:24~48小时快板服务,内部直通无需外发等待
- 元器件采购:具备国内外主流渠道资源,支持替代料评估与BOM优化
- SMT/DIP焊接加工:全自动贴片设备,支持0201及以上封装,首件确认规范
- PCBA代工代料:一站式承接,省去多供应商协调烦恼
- 组装测试:提供基础功能测试与老化测试,确保交付品质
无论您是需要快速验证一个抄板方案,还是希望批量复制一款成熟产品,宏力捷电子都能为您提供高效、专业的一站式解决方案。欢迎联系我们获取报价与交期评估。
