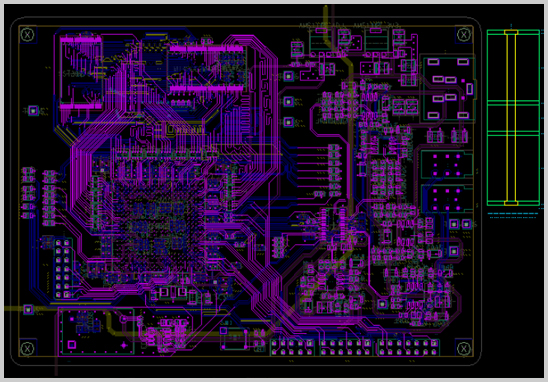

一个完整的PCB设计项目，工程师都在做哪些工作？
对于很多企业来说，PCB设计似乎只是“画板子”。但从工程实践来看，一个完整的PCB设计项目，本质是一个系统工程，涉及电路设计、结构匹配、信号完整性、制造工艺等多个维度。
下面按实际项目流程拆解工程师的核心工作内容：
1. 需求分析与方案定义（决定80%成败）
工程师首先要做的不是画板，而是“定义问题”：
- 功能需求拆解（电源、通信、控制逻辑）
- 器件选型（MCU、IC、电源芯片等）
- 成本与供应链评估（是否可量产、是否有替代料）
- PCB层数与堆叠结构规划（2层/4层/6层及以上）
这一阶段直接影响：
- 成本
- 性能
- 后期可制造性（DFM）
2. 原理图设计（电气逻辑的核心）
原理图不是简单连线，而是工程规范的体现：
- 电源完整性设计（去耦、电源分配）
- 信号接口定义（SPI/I2C/USB/高速接口）
- 器件封装绑定（避免后期封装错误）
- ERC检查（Electrical Rule Check）
常见问题：
- 电源滤波设计不合理 → 板子不稳定
- 接口保护缺失 → 产品易损坏
3. PCB封装与库管理（很多问题的源头）
工程师需要建立或审核：
- PCB封装（Pad尺寸、间距、焊盘类型）
- 3D模型（结构干涉检查）
- BGA封装设计（扇出方式、过孔设计）
封装错误 = 100%返工（行业共识）
4. PCB布局（Layout Placement）
布局决定产品70%的性能表现：
- 功能分区（电源区/模拟区/数字区）
- 信号路径规划（最短路径原则）
- 散热设计（功率器件布局）
- 高速器件位置（DDR、USB、RF）
关键原则（参考 IPC-2221 标准）：
- 电源与地优先
- 高频信号优先
- 模拟与数字隔离
5. PCB布线（Routing）
这是技术含量最高的环节之一：
低速设计：
- 线宽线距控制
- 回流路径完整
高速设计：
- 阻抗控制（50Ω/90Ω差分）
- 长度匹配（等长布线）
- 差分对设计
涉及理论：
- 信号完整性（SI）
- 电源完整性（PI）
6. EMC/EMI优化设计（决定是否能通过认证）
很多产品失败在这里：
- 回流路径设计
- 地平面完整性
- 滤波与屏蔽设计
- 接地策略（单点/多点）
如果设计阶段忽略：
后期整改成本极高（需改板甚至重做）
7. DFM/DFA设计评审（可制造性分析）
在投板前必须进行：
- 最小线宽线距检查
- 过孔设计（盲孔/埋孔/通孔）
- 焊盘设计合理性
- 拼板方案设计
参考：
- IPC-A-600（PCB质量标准）
- IPC-7351（封装标准）
8. PCB打样（Prototype）
设计完成后进入打样阶段：
- 小批量PCB制作
- SMT贴片加工
- 初步功能验证
9. 调试与验证
包括：
- 功能调试
- 信号测试（示波器/频谱仪）
- EMC测试整改
- 环境可靠性测试
现实情况：
70%以上的问题，源于设计阶段
PCB设计阶段省的钱，为什么会在调试阶段加倍付出？
这是很多企业踩过的坑，本质原因是：
1. 设计错误的放大效应
| 阶段 | 修改成本 |
| 原理图阶段 | 1x |
| PCB阶段 | 10x |
| 打样后 | 100x |
| 量产后 | 1000x |
2. 典型“省钱行为”带来的后果
- 降低层数（4层改2层）
→ EMI问题严重，无法通过认证
- 取消阻抗控制
→ 高速信号异常（USB/DDR失效）
- 忽略BGA设计规范
→ 焊接虚焊、不可维修
- 不做DFM评审
→ 板厂无法生产或良率极低
3. 隐性成本远高于显性成本
包括：
- 多次打样费用
- 调试人力成本
- 项目延期损失
- 市场机会成本
- 对企业来说：
时间成本 > 设计成本
PCB设计、打样及PCBA代工代料如何选择？
从客户角度，选择服务商建议关注：
1. 是否具备全流程能力
- PCB设计
- 元器件采购（BOM）
- PCB打样
- SMT贴片
- PCBA量产
一体化可减少沟通成本
2. 是否具备高难度设计能力
- 多层板（6层/8层/10层+）
- BGA封装设计
- 盲孔/埋孔工艺
- 高速/高频设计
3. 是否具备DFM与供应链能力
- 可制造性优化能力
- 稳定元器件供应渠道
- 替代料方案能力
4. 是否具备工程经验
- 是否做过类似项目
- 是否有调试支持能力
- 是否能协助认证（EMC/安规）
我们能为您提供什么？
深圳宏力捷电子，专注于PCB设计与PCBA全流程服务，面向有“设计+打样+量产”需求的客户，提供一站式解决方案：
PCB设计服务
- 多层、高精密PCB设计
- BGA封装、盲孔/埋孔设计
- 高速信号与EMC优化
打样与PCBA服务
- PCB快速打样
- SMT贴片加工
- 小批量试产
PCBA代工代料
- BOM建立与优化
- 元器件采购与替代方案
- 批量生产与质量控制
全流程支持
- 从原理图 → PCB → 打样 → 量产
- 提供DFM优化建议
- 协助降低整体项目风险与成本
一个成功的PCB项目，从来不是“画完板就结束”，而是贯穿设计、制造与验证的系统工程。
设计阶段每省下的一分钱，都可能在后期用十倍甚至百倍的成本补回来。
如果你正在寻找专业的PCB设计、打样及PCBA代工代料服务，选择一个具备全流程能力和工程经验的团队，往往比单纯“低价设计”更关键。
