PCB设计项目为什么必须提前评估工期？
对于电子产品企业来说，PCB设计周期直接影响：
- 产品上市时间（Time to Market）
- 研发进度与成本控制
- 供应链排产与备料节奏
- PCBA试产及量产节点
在实际项目中，PCB设计并不是独立环节，而是贯穿：
> 原理图 → PCB设计 → 打样 → SMT贴片 → 调试验证 → 小批量 → 量产
因此，科学评估PCB设计工期，是整个项目成功的关键前提。
PCB设计工期由哪些核心因素决定？
1. 电路复杂度（核心决定因素）
- 器件数量（100 vs 2000+）
- 信号类型（模拟/数字/高速/射频）
- 电源完整性要求（PI设计）
- 是否涉及EMC设计
一般规律：复杂度越高，布线与仿真时间越长
2. PCB层数与结构
| 类型 | 典型复杂度 | 工期影响 |
| 单/双面板 | 简单 | 最短 |
| 4层板 | 中等 | 增加电源/地层规划 |
| 6-12层板 | 高 | 叠层+阻抗控制 |
| HDI（盲埋孔） | 很高 | 工艺限制+布线难度大 |
依据 IPC-2221（通用PCB设计标准） 和行业经验，多层板在叠层设计与阻抗控制阶段会显著增加设计时间。
3. 封装类型（特别是BGA/QFN）
- BGA（球栅阵列）：扇出设计复杂
- QFN：散热与焊盘设计要求高
- 细间距器件（≤0.4mm）：布线难度指数级提升
BGA设计往往是工期延长的主要原因之一
4. 设计约束与规范要求
- 阻抗控制（50Ω/差分100Ω）
- EMC/EMI要求
- 安规间距（如UL、CE相关要求）
- 高速信号完整性（SI仿真）
5. 资料完整度
客户提供资料是否完整，会直接影响项目进度：
- 原理图是否规范
- 封装库是否齐全
- 是否有Layout约束文件
- 关键器件是否已选型
不完整资料可能导致反复确认，延误30%+周期
不同复杂度PCB设计周期参考
1. 简单项目（消费类/低速产品）
- 板型：单面/双面/4层
- 器件数：≤200
- 工期参考：
> 2–5个工作日
适用于：电源板、小家电控制板等
2. 中等复杂项目（工业控制/物联网）
- 板型：4–6层
- 器件数：200–800
- 含部分高速信号
> 5–10个工作日
适用于：工控设备、智能硬件
3. 复杂项目（多层+高速+BGA）
- 板型：6–12层
- 含DDR、PCIE、USB3.0等高速信号
- 多BGA封装
> 10–20个工作日
适用于：通信设备、服务器板卡
4. 高难度项目（HDI/高频/高密度）
- HDI板（盲孔/埋孔）
- 高频材料（如RO4350）
- 严格阻抗与EMC要求
> 20–40个工作日或更长
适用于：5G通信、汽车电子、高端医疗设备
PCB打样与PCBA代工周期参考
PCB设计完成后，整体交付周期还包括：
1. PCB打样周期
- 普通板：3–5天
- 多层板：5–7天
- HDI板：7–12天
2. 元器件采购周期
- 常规料：3–7天
- 紧缺料：2–6周（甚至更长）
当前供应链波动较大，这是最大不确定因素

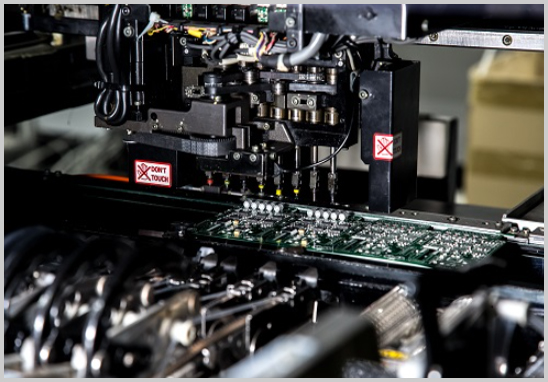

3. SMT贴片与组装
- 打样：1–3天
- 小批量：3–7天
- 批量：按订单排期
整体周期参考（设计+打样+PCBA）
| 项目类型 | 总周期 |
| 简单项目 | 7–15天 |
| 中等项目 | 15–25天 |
| 复杂项目 | 25–45天 |
| 高端项目 | 45天以上 |
如何缩短PCB设计与交付周期？
1. 前期准备到位
- 提供完整原理图+BOM
- 明确结构尺寸与接口定义
- 提供叠层/阻抗要求
2. 选择一体化服务商
将以下环节打通：
- PCB设计
- PCB打样
- 元器件采购
- PCBA贴片
可减少沟通成本与周期损耗
3. DFM/DFA前置
在设计阶段就考虑：
- 可制造性（DFM）
- 可装配性（DFA）
避免反复修改板子
4. 优先选用成熟器件
减少替代料与验证时间
宏力捷电子服务能力介绍
作为专业PCB设计及PCBA一站式服务商，深圳宏力捷电子可为客户提供：
1. PCB设计能力
- 多层板（最高可达高层数复杂板）
- 高密度BGA/HDI设计（盲孔/埋孔）
- 高速信号（DDR/USB/PCIe）布线
- 阻抗控制与EMC优化设计
2. 一站式交付能力
客户仅需提供原理图，即可完成：
- PCB Layout设计
- BOM建立与优化
- 元器件选型与采购
- PCB打样与制造
- SMT贴片与PCBA组装
- 小批量到批量生产
3. 项目优势
- 专业工程团队，缩短设计周期
- 成熟供应链体系，降低采购风险
- 设计+制造协同，提高一次成功率
- 支持加急项目，满足紧急交付需求
PCB设计工期并不是固定值，而是由复杂度、工艺要求及供应链共同决定。对于企业来说，选择具备设计+制造整合能力的服务商，是保障项目进度的关键。
如果您正在评估PCB设计周期或有打样、PCBA代工代料需求，欢迎与宏力捷电子沟通，我们可根据您的项目快速评估周期并提供最优交付方案。
