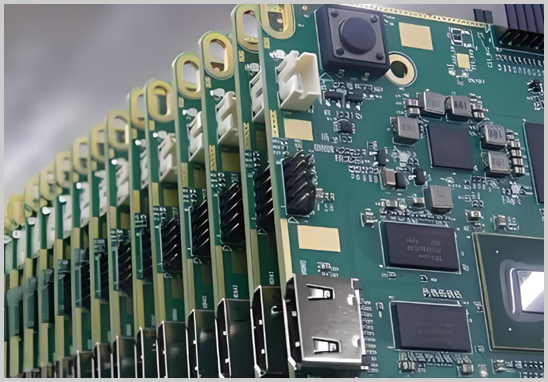

在电子产品的制造环节中，PCBA（印刷电路板组件）的代工代料成本往往占据整机制造成本的40%～70%（数据来源：IPC《电子制造行业成本结构报告》参考区间）。无论是初创团队做产品打样，还是成熟企业规模量产，如何在保证品质的前提下有效控制PCBA加工成本，是每一个电子硬件从业者都绕不开的课题。本文从实操角度，系统梳理8大降本方法，助您找到属于自己的降本路径。
一、设计阶段前置优化（DFM/DFT）
降本的最大杠杆在设计端，而非采购端。
许多企业在产品定型后才考虑成本，其实设计阶段的决策已锁定了70%以上的制造成本。建议在PCB设计阶段引入可制造性设计（DFM）和可测试性设计（DFT）：
- 减少板层数：从6层改4层可降低PCB制板成本约20%～35%；
- 统一封装规格：减少元件种类，降低贴片换料频次，节省SMT产线换线损耗；
- 合理设置测试点：方便ICT测试，减少后期返修成本；
- 拼板设计优化：合理拼板可提升产线利用率，降低单片加工单价。
建议：与厂家在打样阶段就启动DFM审查，避免量产后因设计缺陷造成的返工损耗。
二、BOM优化与元器件选型
BOM（物料清单）是代料成本的核心载体，优化BOM是降本的直接手段：
- 优选国产替代料：在性能满足需求的前提下，选用国产成熟元器件替代进口器件，部分品类可降低30%～50%的物料成本；
- 避免单一来源器件：尽量选用多家供货的通用型号，防止因缺货或涨价导致交期延误和成本上涨；
- 提前关注元器件行情：被动元件（电阻、电容）受大宗原材料影响波动较大，建议借助华强北行情、立创商城指数等渠道掌握涨跌趋势，适时备货；
- 减少特殊规格元件：非标封装、非标参数的元件往往溢价高、交期长，非必要不使用。
三、合理规划打样与量产节奏
打样阶段的浪费往往被严重低估。
- 小批量打样优先验证功能：首版打样不追求低价，优先找有DFM能力的厂家，发现设计问题及时纠正，避免大批量返工；
- 多版合并打样：若有多个版本同时迭代，可协商拼单打样，分摊固定成本（如钢网费、开版费）；
- 打样即对接量产厂家：打样和量产分开找厂家，往往导致工艺文件重做、产线重新调试等隐性成本，建议从打样阶段就锁定量产合作厂家。
四、选对供应商，谈判结构比压价更重要
很多采购方把降本等同于"压价"，实际上供应商结构优化的收益往往更持久：
- 选择一站式PCBA厂家：将PCB制板、元件采购、SMT贴片、DIP插件、焊接测试集中在一家完成，可消除中间商利润、物流周转成本及沟通损耗；
- 建立战略合作关系：长期稳定合作厂家可获得优先排产、账期支持、价格保护等实质性优惠；
- 评估综合成本而非单价：低单价但良率差、交期不稳的厂家，往往带来更高的综合成本（返工、延期、赔偿等）。
五、降低物料库存与呆滞风险
- 按需采购与VMI模式结合：与供应商协商VMI（供应商管理库存），由厂家持有安全库存，按生产实际用量结算，降低企业资金占用；
- 精准BOM用量预估：避免物料过度备货，减少因产品迭代导致的库存报废；
- 尾料处理机制：与厂家约定尾料处理方案（折价退库、转移使用等），降低无效库存成本。
六、提升良率，减少返修成本
返修是隐性的成本黑洞，每块板的返修费用往往超过正常加工费的数倍：
- 首件确认机制：批量生产前严格执行首件检验（FAI），将批量性缺陷消灭在源头；
- AOI+ICT+功能测试组合：根据产品复杂度选择合适的测试手段，早发现、早处理，避免流出不良品；
- 焊接工艺参数管控：回流焊温度曲线、波峰焊参数等需根据BOM实际器件调优，减少虚焊、冷焊、连锡等常见不良。
七、关注工程变更（ECO）管理成本
频繁的工程变更是隐性成本的重要来源：
- 每次ECO都可能涉及钢网修改、程序更新、物料替换等连锁变更，建议在设计冻结前充分评审；
- 建立ECO审批流程，区分紧急与常规变更，合并处理以降低综合变更成本。
八、借助数字化工具提升采购与管理效率
- 使用ERP/MRP系统管控物料需求计划，减少人为失误导致的多备、漏备；
- 通过在线PCBA报价平台快速比价，提升议价效率；
- 与厂家建立数字化对接（如共享BOM系统、实时产能数据），减少沟通摩擦。
总结
降低PCBA代工代料成本是一项系统工程，单点优化效果有限，需从设计、选料、供应商管理、生产工艺、库存控制等维度综合施策。对于中小企业而言，选择一家有实力的一站式PCBA厂家，往往是成本与效率最优的路径选择。
