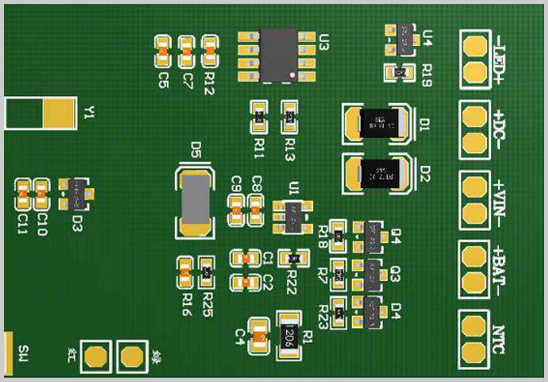

PCB设计外包多少钱？先看结论
PCB设计外包没有统一标准价，同一家公司的报价，简单项目可能只有几百元，复杂的高密度、高速项目可达数万元甚至更高。业内常见的计费方式有三种：
- 按引脚（Pin）数计费：统计板上全部元器件的焊盘/引脚总数，乘以单价。这是最常见的方式，适合中小型项目，报价透明。
- 按项目整体打包报价：评估层数、密度、约束条件后给出固定总价，适合需求明确的完整项目。
- 按工时计费：适用于需求频繁调整、边设计边验证的研发型项目。
需要说明的是，具体单价随城市、团队经验、交付要求浮动较大，不同公司差距明显，建议以书面报价单为准，并让对方列明报价包含哪些内容。
影响PCB设计报价的6大因素
1. 板层数
层数越多，叠层规划、内层走线、电源地平面分割的工作量越大。2层板、4层板属于常规项目，6层、8层及以上的多层板设计周期和难度明显上升，报价随之提高。
2. 引脚数量与元器件密度
引脚数决定布局布线的基本工作量。同样1000个引脚，元器件密集、板面紧张的项目，比留有充足空间的项目耗时更长。
3. 封装类型：是否含BGA等高精密器件
BGA、细间距QFN、0201小尺寸元件等，需要更精细的扇出、过孔和线宽线距控制。间距越小，对设计经验和后续制板工艺的要求越高，报价也更高。
4. 工艺复杂度：盲孔、埋孔、HDI
盲孔、埋孔、微孔和多阶HDI，需要与板厂工艺能力紧密配合，设计时要提前确认层间结构与叠层方案，这类设计通常单独评估报价。
5. 电气性能要求：阻抗控制、高速信号、电源完整性
DDR、USB、HDMI、以太网、射频等高速或高频信号，需要做阻抗匹配、等长、差分对处理，必要时进行仿真。有这类要求的项目，报价明显高于普通数字或控制类板卡。
6. 交付内容与周期
只交付Gerber，与同时交付原理图检查、BOM表、装配图、位号图、坐标文件（贴片用）、测试点规划等，工作量不同。加急项目一般还会加收费用。
不同类型项目的报价参考思路
| 项目类型 | 典型特点 | 报价高低趋势 |
| 简单控制板、转接板 | 2层、器件少、无特殊要求 | 较低 |
| 常规消费类/工控板 | 4层左右、有一定密度 | 中等 |
| 含BGA的核心板/主板 | 6层及以上、需扇出与阻抗控制 | 较高 |
| 高速高密、HDI、盲埋孔板 | 多阶结构、严格约束、常需仿真 | 高 |
| 射频、电源类特殊板 | 对布局、屏蔽、散热要求高 | 视项目单独评估 |
避免只看“低价”：这些隐性成本要提前问清
- 是否包含改板次数：部分报价仅含一次修改，之后按次收费。
- 原理图有无问题：原理图存在错误或封装缺失，会拖长周期，并可能导致返工。
- 设计文件版权与交付格式：确认源文件（如Altium Designer、Cadence Allegro、PADS等格式）是否交付给你。
- 是否有DFM/DFA检查：设计满足可制造性、可装配性，才能减少打样失败和贴片良率问题。
- 设计后能否顺接打样和量产：设计、制板、贴片分别由不同公司负责，沟通成本和责任界定会增加。
从设计到量产，整体费用还包括哪些？
很多客户只关注设计费，实际项目的总成本由多部分构成：
1. PCB设计费：即本文重点。
2. PCB制板（打样）费：与层数、板厚、尺寸、表面处理、数量、工艺相关。板越大、层数越高、工艺越特殊，成本越高。
3. 元器件采购费：占PCBA成本的大头，受品牌、封装、交期、市场行情影响。
4. SMT贴片与DIP插件加工费：与元件点数、贴片密度、BGA数量、是否双面等有关。
5. 钢网、治具、测试费：如钢网制作、ICT/功能测试治具等。
6. 物流与其他费用。
常见的PCBA代工代料模式，是由工厂统一负责物料采购和加工，客户只需关注最终成品，能减少多家沟通、物料错配和缺料风险。
如何获得更准确的报价？提前准备这些资料
1. 原理图（PDF及源文件）
2. 关键器件清单或BOM表
3. 板框尺寸、板厚、层数预期、结构图（DXF等）
4. 特殊要求：阻抗、高速接口、盲埋孔、散热、EMC等
5. 预期数量、交期，以及是否需要连同打样、贴片一起完成
资料越完整，报价越准确，后期变动也越少。
常见问题
Q：PCB设计外包报价为什么差别这么大？
主要是层数、器件密度、BGA与盲埋孔、电气约束、交付内容和团队经验不同。
Q：按引脚收费和整体报价哪个更划算？
需求明确、板卡复杂度可预估时，整体报价更利于控制预算；需求可能变动时，按引脚或工时计费更灵活。
Q：只有原理图，可以直接交给外包公司吗？
可以。提供原理图后，专业团队可完成布局布线、BOM整理，并可衔接打样与贴片。
Q：设计外包后，文件归谁？
应在合同中明确。一般设计完成并结清费用后，源文件应交付客户。
宏力捷电子：从设计到量产的一站式服务
深圳宏力捷电子拥有20余年PCBA加工经验，配备多条SMT、DIP生产线，提供PCB设计、电路板制造、元器件采购、组装焊接、测试到成品交付的一站式服务。
- PCB设计能力：可承接多层板、高精密及BGA封装、盲孔/埋孔等复杂PCB设计画板。
- 客户只需提供原理图：我们可完成电路板布局、建立BOM表、搜寻供应商并采购物料。
- 打样到量产无缝衔接：样品制作、小批量试产及PCBA批量生产，可在同一团队内完成，减少反复沟通和重复打样。
- 代工代料省心省力：物料采购、贴片、插件、测试统一负责，降低缺料、错料风险。
如果您有PCB设计、打样或PCBA代工代料需求，欢迎提供原理图或项目资料，我们将根据您的具体要求，给出清晰的报价方案与周期建议。
