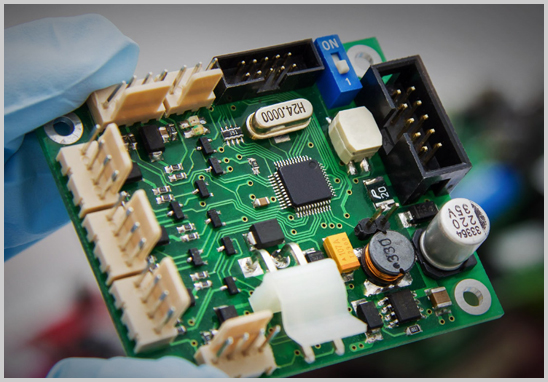

一、结论：可以，但要分情况
只有实物电路板时，通常可以反向设计PCB，即通过实物还原出原理图、BOM和PCB设计文件。可行程度取决于三个因素：
- 层数：双层板最容易，四层及以上需要额外获取内层走线。
- 元器件状态：丝印清晰、型号可识别的更容易还原。
- 芯片是否加密：PCB可以还原，但加密MCU/FPGA内的程序通常无法直接复制，需要另行开发或获得授权。
二、反向设计的5个核心步骤
1. 资料采集：记录板厚、层数、板材、表面处理、阻焊颜色，拍摄高清正反面照片或高精度扫描。
2. 元器件整理：逐一记录位号、型号、封装、参数，建立BOM。丝印缺失的器件，需根据电路功能和芯片手册（Datasheet）判断型号。
3. 走线还原：双层板可通过扫描图像提取；多层板需逐层打磨剥层扫描，或使用X-ray/CT做无损检测。前者会破坏样板，后者成本较高，且对细线宽的分辨率有限。
4. 原理图与PCB重绘：根据网络连接还原原理图，再按原板布局、线宽、阻抗、叠层要求重建PCB文件，输出Gerber、钻孔文件和坐标文件。
5. 验证与试产：对比原板检查网络连通性，核对BOM，打样并做功能测试，确认与原板一致后再小批量试产。
三、哪些板子难度大？
- 多层高密度板：内层走线多，盲孔、埋孔结构复杂，剥层难度大。
- BGA封装板：焊球下方走线无法直接看到，需要借助X-ray或剥层确认扇出方式。
- 高速/射频板：叠层结构、阻抗控制、材料参数（如介电常数）不易从外观判断，需要测量和仿真验证。
- 含加密芯片的板：硬件可还原，软件不可直接复制。
四、法律与合规提醒
反向设计涉及知识产权。是否构成侵权，需要结合具体情况判断，一般涉及原设计的著作权、专利、商业秘密及不正当竞争等问题（可参考《中华人民共和国著作权法》《专利法》《反不正当竞争法》）。建议将反向设计用于自有产品图纸丢失恢复、停产器件替换升级、设备维修维护、已获授权的二次开发等合法场景，并在开始前确认权属。本文不构成法律意见，具体请咨询专业律师。
五、反向设计后的常见需求
- 改版升级：替换停产器件、优化布局、降低成本、提升EMC性能。
- DFM检查：量产前检查线宽线距、阻焊开窗、焊盘设计，以降低打样失败率。
- PCB打样与PCBA打样：先做少量样板验证功能，再进入小批量。
- 代工代料：由工厂统一采购元器件、SMT贴片、DIP插件、测试与包装，减少客户的供应链管理成本。
- 制造标准参考：设计与验收可参考IPC-2221（PCB通用设计标准）、IPC-A-600（印制板可接受性）、IPC-A-610（电子组件可接受性）等行业标准。
六、常见问题（FAQ）
Q1：反向设计能百分百还原原板吗？
硬件连接关系可以高度还原，但个别参数（如隐藏的阻抗要求、特殊材料）需要测试确认，加密程序也不在还原范围内。
Q2：反向设计需要提供什么？
提供一块或多块实物样板（最好有可正常工作的整机），并说明用途和目标（复制、改版或替换器件）。
Q3：还原完成后能直接量产吗？
建议先打样验证，功能和可靠性测试通过后再小批量试产，最后批量生产。
