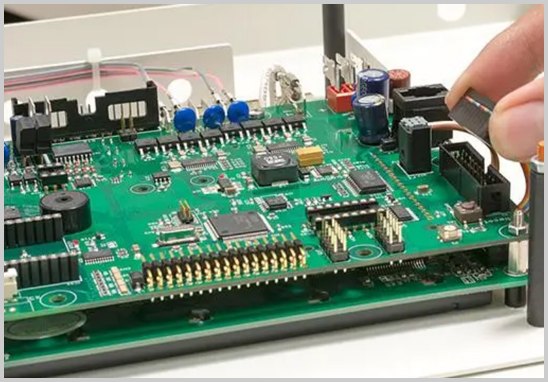

很多客户拿到一块旧电路板，想知道：只有实物，没有任何设计文件，抄板后能得到什么？这些资料能不能直接打样、改版或量产？本文按交付物逐项说明。
一、实物抄板的基本原理
PCB抄板，也称电路板反向工程。工程师通过拍照或扫描、逐层研磨或分层读取、器件识别和参数测量，反向还原出一块电路板的设计资料。可见的表层线路比较直观，多层板的内层线路需要分层处理，难度更高。
二、抄板通常可以还原的五类资料
1. PCB设计文件
即板子的布局布线文件，可转换为常见EDA软件（如Altium Designer、PADS、Allegro等）可编辑的格式。包含元件位置、走线、过孔、焊盘、丝印和板框。有了它，才能进行后续的改板、优化和重新制板。
2. Gerber文件
Gerber是PCB厂制板使用的标准生产文件，按层输出：线路层、阻焊层、丝印层、钻孔文件等。Gerber文件格式的通行标准是RS-274X（扩展Gerber），目前行业也推广包含更多信息的Gerber X2、IPC-2581等格式（出处：Ucamco Gerber格式规范、IPC-2581标准）。有了Gerber，PCB厂即可直接打样。
3. 网表（Netlist）
网表记录元件引脚之间的连接关系，是检查还原是否正确的关键依据。通过网表与实物导通比对，可以核查线路有没有漏连、错连。
4. 原理图
原理图用符号表示电路的功能连接。需要说明的是：PCB文件是“物理布局”，原理图是“功能逻辑”，二者的还原路径不同。原理图通常是从PCB连接关系和器件功能反推整理而来，对于数字电路、电源电路比较清晰，对于含有大量模拟、射频的部分，往往还需要结合器件资料和实际测试确认。
5. BOM表（物料清单）
BOM包含元器件的位号、型号、规格、封装、数量及品牌等。电阻、电容、二极管等通用器件一般容易确认，而丝印被抹除、型号未标注或定制芯片，则需要结合测量、同类产品比对等手段判断，部分器件可能只能给出等效替代建议。
三、还有哪些信息可能一并还原？
除了上面五类，一些项目还会提取：
- 叠层与板厚信息：层数、板厚、铜厚、介质结构，影响阻抗和信号质量；
- 工艺信息：表面处理（喷锡、沉金等）、阻焊颜色、最小线宽线距、孔径；
- 装配信息：贴片坐标文件（Pick & Place）、装配图、焊接工艺参考；
- 测试点与调试信息：关键测试点位置，便于后续功能验证。
四、哪些内容“无法直接还原”？
实物抄板还原的是硬件信息，以下内容需要提前了解：
1. 程序和固件：MCU或FPGA内部的软件程序，通常不属于硬件抄板范围，是否可读取与芯片加密状态、权限、合法性有关；
2. 加密芯片及内部逻辑：芯片内部的电路设计无法通过PCB抄板获得；
3. 丝印缺失的器件细节：个别型号只能给出参数匹配或替代方案；
4. 设计意图与参数裕量：原设计中的电路取舍原因，不一定能完全反推。
五、影响还原准确度的因素
- 板子层数与复杂度：层数越高，内层线路越多，还原工作量越大；
- 样板状态：磨损、腐蚀、烧毁的板子会增加识别难度；
- 样板数量：多提供1—2块相同样板，有助于破坏性分层与对比；
- 是否提供功能样机：能正常工作的样机，便于对照验证。
六、这些资料可以用来做什么？
| 资料 | 主要用途 |
| Gerber文件 | PCB打样、批量制板 |
| PCB设计文件 | 改版、优化布局、更换器件 |
| 原理图 | 理解电路、调试、二次开发 |
| BOM表 | 元器件采购、PCBA加工报价 |
| 贴片坐标 | SMT贴片编程 |
七、抄板后建议的验证流程
还原出来的资料，不要直接批量生产，建议按以下顺序：
1. 网表比对和DRC检查；
2. PCB打样，验证板子尺寸、孔位、工艺；
3. 小批量贴片，进行功能与性能测试；
4. 与原样机对比，修正文件和BOM；
5. 确认无误后再进入批量生产。
八、抄板的合规提醒
对于受专利、著作权、商业秘密等保护的产品，未经授权复制并商用可能构成侵权。相关规定可参考《中华人民共和国专利法》《著作权法》《反不正当竞争法》。建议将抄板用于设备维修、停产器件替代、兼容升级、研究分析及已获授权的项目，并在合作前与厂家签订保密协议。本文仅作参考，不构成法律意见。
九、常见问题
1. 只有一块板，能还原原理图吗？
可以，但原理图属于反推整理，复杂电路建议结合实测确认。
2. BOM能做到100%准确吗？
通用器件通常较准确；特殊芯片、被遮挡器件需要二次确认，所以建议打样验证后再定版。
3. 还原后的文件能直接转厂吗？
Gerber等标准文件可以，但转厂前建议先行打样验证，降低量产风险。
