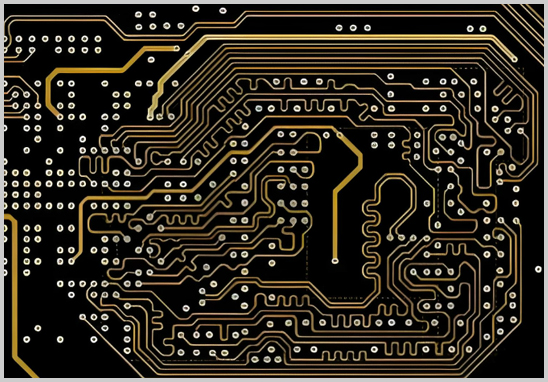

很多刚接触PCB设计的朋友看到板子上那些“弯弯绕绕”的走线，第一反应可能是——设计师画歪了？其实不是，这是一种很常见的布线技巧，叫蛇形走线（Serpentine Routing）。它看起来像蛇一样弯来弯去，但背后有很明确的目的，尤其在高速PCB设计中很常见。
根据《High-Speed Digital Design: A Handbook of Black Magic》中的解释，蛇形走线的本质作用是调整信号路径长度，从而实现延时补偿或信号同步。
蛇形走线的主要应用场景
1. 延时补偿（Length Matching）
高速信号的传输速度是有限的（通常在FR4材料中约为信号光速的 1/2~2/3，即约15~20cm/ns），如果两条相关信号线长度差异太大，就会出现时序偏差。
举个例子：在DDR内存总线设计中，如果数据线（DQS、DQ）和时钟线的长度不同，会导致采样错误。这时就需要用蛇形走线“加长”较短的那一条，让信号同时到达接收端。
2. 差分信号对的等长处理
像USB 3.0、LVDS、PCIe这样的高速差分信号要求差分对等长，差分走线中如果一条长一条短，就会破坏差分平衡。蛇形走线可以帮短的那一条“补齐”。
3. BGA封装引出的长度匹配
在BGA封装芯片的PCB设计中，引脚分布密集，走线绕行距离差别大，蛇形走线能在有限空间内完成等长补偿。
4. 高频射频电路中的相位调节
在射频电路中，有时需要通过微调走线长度改变信号相位，这时也会用到蛇形走线。
蛇形走线的设计注意事项
虽然蛇形走线是个好工具，但用不好反而会带来信号完整性问题。行业资料（IPC-2221、IPC-2141A）给出的建议包括：
1. 不要过多弯折
蛇形过密会形成寄生电容和电感，可能引起信号反射和串扰。一般建议蛇形的折弯间距≥3倍线宽。
2. 高速差分对的蛇形应同步布局
差分对加蛇形时，最好两条线的弯曲节奏一致，避免差分模式被破坏。
3. 优先直线，蛇形为辅
能通过优化器件布局和走线路径实现等长，尽量避免大面积蛇形。蛇形只是补救措施，不是主流布线手段。
4. 考虑EMI问题
蛇形走线的弯折会产生辐射效应，高速数字信号中应避免蛇形段过长。
宏力捷电子的优势
作为专业的PCB设计公司，深圳宏力捷电子在多层板、高速板、BGA封装、盲孔/埋孔设计等方面都有丰富经验。
我们不仅能帮您合理使用蛇形走线实现信号同步，还能提供原理图到成品样板的一站式服务：
- 电路板布局布线
- BOM表建立与供应商搜寻
- 样品制作与测试
- 高速信号SI/PI仿真优化
这样，您只需要提供原理图，剩下的交给我们就好。
PCB设计蛇形走线常见问答（Q&A）
Q1：蛇形走线会影响信号质量吗？
会的，尤其是在高速信号中，过密或过长的蛇形走线可能带来串扰、阻抗不连续、反射等问题。所以设计时要遵循IPC-2221的建议，保持合理间距和折弯比例，并配合SI仿真。
Q2：蛇形走线的宽度和间距有标准吗？
一般来说，蛇形走线的弯曲间距建议≥3倍线宽，过密容易产生寄生效应。具体参数还需要结合板材介电常数、信号速率来计算。
Q3：蛇形走线只能用在高速数字电路吗？
不一定。虽然高速数字设计（如DDR、PCIe、USB 3.0等）最常见，但在射频电路、时钟分配、差分对、甚至部分模拟电路中，也可能需要蛇形走线做相位或延时调整。
Q4：蛇形走线必须成“蛇形”吗？
不一定是严格的波浪形，有时会采用“U形”或“S形”来补偿长度，只要满足等长要求并保持信号完整性即可。
Q5：蛇形走线越多越好，能保证时序吗？
不是。蛇形走线是“补偿手段”，并不是多多益善。如果布局阶段能通过合理器件摆放、直线路径等方式实现等长，那会比用蛇形更优。
Q6：怎么判断蛇形走线设计得合不合理？
可以通过高速信号仿真（SI Simulation）或测试示波器眼图来判断。如果眼图清晰、抖动小、波形稳定，说明设计合理；反之，则需要优化走线形状和间距。
蛇形走线不是“花里胡哨”的装饰，而是高速PCB设计中不可或缺的技巧。
无论是做DDR、USB 3.0、PCIe，还是BGA高速引出，只要涉及高速信号同步，蛇形走线就可能出现。用得好，能让您的产品稳定可靠；用不好，就可能引发隐蔽的信号问题。
如果您在PCB设计中遇到蛇形走线的难题，欢迎联系宏力捷电子，我们会根据您的项目需求给出最优的设计方案。
