PCB设计布线的优先次序

发布时间 :2019-07-25 17:24 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
深圳宏力捷电子是有21年PCB设计经验,拥有专业PCB设计工程师团队的PCB设计公司,专业提供各类多层、高密度、工控、安防、智能家居等电路板产品PCB设计服务,接下来为大家介绍PCB设计布线的优先次序。

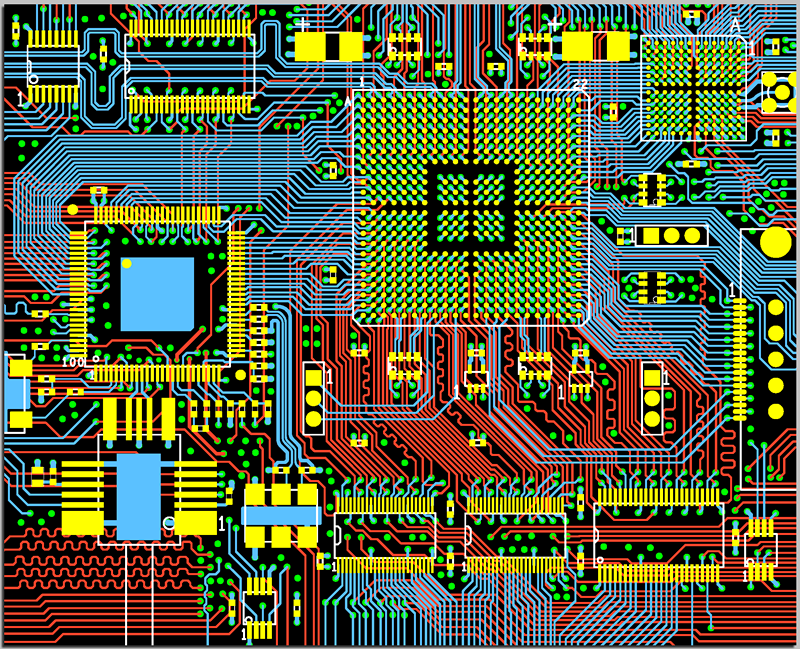

PCB设计布线的优先次序

PCB设计布线的优先次序

1. 键信号线优先:摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先布线

2. 密度优先原则:从单板上连接关系最复杂的器件着手布线。从单板上连线 最密集的区域开始布线


注意点:

1. 尽量为时钟信号、高频信号、敏感信号等关键信号提供专门的布线层,并保证其最小的回路面积。必要时应采取手工优先布线、屏蔽和加大安全间距等方法。保证信号质量。

2. 电源层和地层之间的EMC环境较差,应避免布置对干扰敏感的信号。

3. 有阻抗控制要求的网络应尽量按线长线宽要求布线。
