PCB设计Gerber文件的输出输入设置(下)

发布时间 :2016-12-26 11:09 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
  透镜隙径决定后,接下来是规定Gerber文件案使用的单位是公制或英制,以及PCB板的解析度格式。选项中2:3 为0.1mil , 2:4 为0.01mil , 2:5 为 0.001mil的解析度。再下一步是决定Gerber文件要绘制的板层,依据实际状况勾选各个板层。
决定Gerber文件要绘制的板层,依据实际状况勾选各个板层。

  或按下右方Menu钮,点选Used On也就是使用过的板层,再按Next。
按下右方Menu钮,点选Used On也就是使用过的板层

  Gerber文件的设置已告一段落了。输出文件精灵再询问是否要建立钻孔文件,以及导孔文件?
输出文件精灵再询问是否要建立钻孔文件,以及导孔文件?

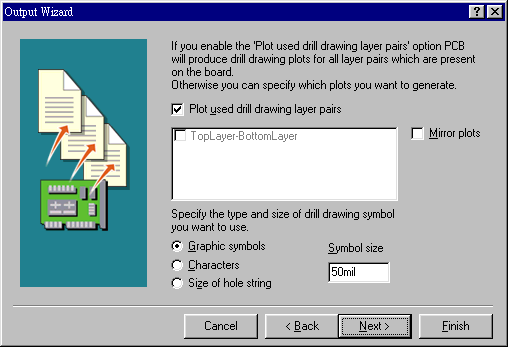

  如果要产生钻孔文件时,是否每一设计层均需被建立?内定值为设计为顶层与底层要钻孔文件,且为50mil大小的图形。
内定值为设计为顶层与底层要钻孔文件,且为50mil大小的图形

  每一设计层均要导孔文件?或要另订定的?
每一设计层均要导孔文件?或要另订定的?

  最后询问机械层是否要建立Gerber输出文件?如果需要建立的板层则加以点选的,否则留下空白。整个设置宣告完毕,画面出现Finish 字样。
最后询问机械层是否要建立Gerber输出文件?

  按下 Finish钮结束Gerber输出文件全部设置工作。
按下 Finish钮结束Gerber输出文件全部设置工作。

  在专题制作环境的左方,浏览器(Explorer)里My Design.ddb内容增加了一项Cam Output for PCB1.cam。右方多了Gerber Output 1,表示Gerber输出文件的设置工作已经完成,但并没有建立各种必要的输出文件。要获得其各文件案时,并能获得输出,在主功能表点选Tools >> Preference,打开Perference设置环境。
要获得其各文件案时,并能获得输出,在主功能表点选Tools >> Preference,打开Perference设置环境。

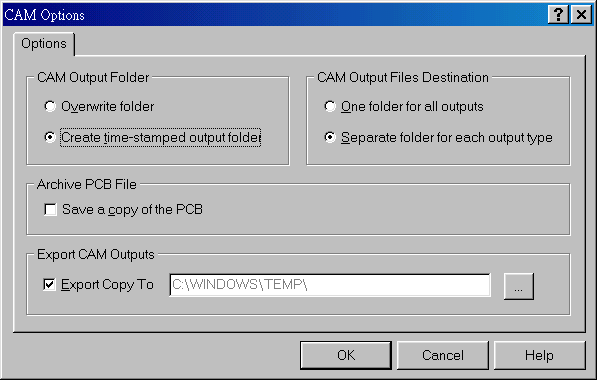

本设置栏共有四个区块,左上角勾选Creat time-stamped output folder ,右上角勾选Separate folder for each output type,下边为输出路径,本例为:C:\WINDOWS\TEMP。按OK结束。
在主功能列,Tool >>Generate CAM Files 才能产生各文件案。
在主功能列,Tool >>Generate CAM Files 才能产生各文件案。

要检查各Gerber输出文件,则在浏览器中打开CAM Output for PCB1,即可看到一系列Gerber输出文件。
要检查各Gerber输出文件,则在浏览器中打开CAM Output for PCB1,即可看到一系列Gerber输出文件。
点选PCB1.GTL来看看Gerber 文件的庐山真面目。

三、如何输入Gerber文件?
先预备一个PCB编辑环境,不必设置边界。
先预备一个PCB编辑环境,不必设置边界。

在主功能列,File >> Import。打开Import File选项环境。点选Temp。
在主功能列,File >> Import。打开Import File选项环境。点选Temp。

按开启旧文件案。点选CAM for PCB1。
按开启旧文件案。点选CAM for PCB1。

点选PCB.gto,顶层覆盖层的Gerber文件。
点选PCB.gto,顶层覆盖层的Gerber文件。
