在PCB设计中为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持大部分电场不互相干扰，这就是3W原则。

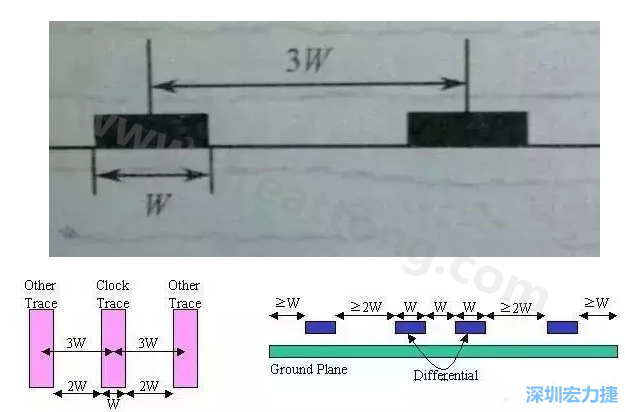

如下图所示：满足3W原则能使信号间的串扰减少70%，而满足10W则能使信号间的串扰减少近98%。



3W原则虽然易记，但要强调一点，这个原则成立是有先前条件的。从串扰成因的物理意义考量，要有效防止串扰，该间距与叠层高度、导线线宽相关。对于四层PCB板，走线与参考平面高度距离(5-10mils)，3W是够了；但两层PCB板，走线与参考层高度距离(45-55mils)，3W对高速信号走线可能不够。3W原则一般是在50欧姆特征阻抗传输线条件下成立。



3W原则是指多个高速信号线长距离走线的时候，其间距应该遵循3W原则，例如时钟线，差分线，视频、音频信号线，复位信号线及其他系统关键电路需要遵循3W原则，而并不是PCB板上所有的布线都要强制符合3W原则。
