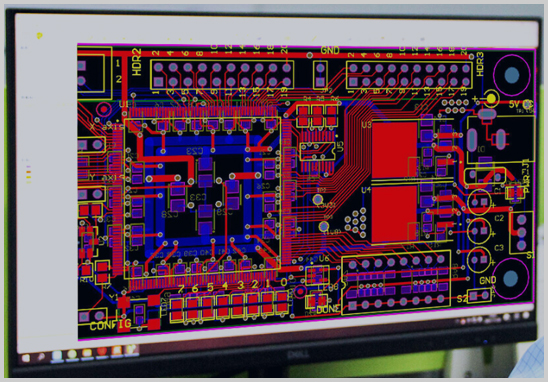

一、PCB设计为什么没有统一定价？
很多客户在询价时都会发现，不同PCB设计公司给出的报价差异悬殊，有时同一个项目，A家报3000元，B家报800元。这并不代表谁在"乱报价"——PCB设计本身的复杂度差异极大，影响工时、难度和技术门槛的因素众多，因此业内普遍采用按项目评估报价的方式，而非一口价。
理解这套定价逻辑，有助于你在预算规划和供应商选择时做出更合理的判断。
二、影响PCB设计收费的核心因素
1. 层数（Layer Count）
层数是PCB设计报价最直接的决定因素之一：
| 层数 | 典型应用场景 | 设计难度 |
| 1～2层 | 简单消费电子、LED驱动 | 低 |
| 4～6层 | 工业控制、通信模块 | 中 |
| 8～12层 | 服务器主板、高速信号 | 高 |
| 16层及以上 | 高端通信、军工/航天 | 极高 |
层数越多，信号完整性分析、阻抗控制、叠层设计的工作量成倍增加，报价也随之提升。
2. 板子尺寸与器件密度
板子面积越大或器件布局越密集，布线绕通率越低，工时越长。一块100mm×100mm的4层板与一块300mm×200mm的4层板，即使层数相同，报价也可能相差数倍。
3. 特殊封装与高难度器件
- BGA封装（Ball Grid Array）：BGA芯片引脚在底部，无法目视检查，布线需要扇出（fanout）和背钻处理，对设计工具和经验要求较高，通常会单独计入难度系数。
- QFN、CSP等细间距封装：引脚间距0.4mm以下的器件，焊盘设计和DFM规则要求严格，也会影响报价。
4. 盲孔与埋孔（Blind & Buried Via）
普通通孔（Through Hole Via）贯穿整块PCB，而盲孔仅连接表层与内层，埋孔只存在于内层之间。这类设计需要多次压合工艺，对设计规则要求更严格，设计费用和后续制板费用均会显著提升。
5. 信号完整性与特殊设计要求
- 高速差分信号（如USB 3.0、PCIe、DDR5）需要等长绕线和阻抗控制
- RF/天线设计需要电磁仿真支撑
- 电源完整性分析（PDN）需要额外的仿真工具介入
这类项目的设计费用通常高于同层数的普通数字电路板。
6. 交货周期
标准交期（5～7个工作日）与加急交期（1～3个工作日）的报价可能相差20%～50%，项目紧急时需提前与设计公司沟通。
7. 设计文件交付内容
交付内容不同，报价差异也较大。通常包含：
- Gerber文件（制板用）
- BOM表（物料清单）
- 装配图（SMT/DIP位号图）
- 原理图复核报告
- DFM（可制造性设计）检查报告
部分公司仅交付Gerber，额外文件单独收费，询价时需确认交付范围。
三、PCB设计报价的常见计费方式
目前行业内主要有以下几种计费模式：
1. 按工时计费
适合复杂度难以预估的项目，通常以"工程师工时×单价"计算，适合高端、定制化需求。
2. 按项目包价
最常见的方式。设计公司评估原理图后给出固定报价，适合双方效率优先的场景。
3. 按器件数量/网络数量计费
部分公司按原理图的元器件数量或网络节点数定价，逻辑透明，但需双方对估算基础达成共识。
4. 含量产服务的打包报价
如果客户同时委托打样和批量生产，部分公司会将设计费打入整体服务报价，甚至以"免设计费"换取后续代工代料订单，实际成本需综合评估。
四、从设计到量产：你还需要了解的配套费用
PCB设计费只是项目总成本的一部分，完整流程还涉及：
- PCB打样费：少量制板验证设计，通常按面积和层数计费
- SMT贴片费：钢网费、首件确认费、焊接工时费
- 元器件采购费：BOM表中各类物料的采购成本，含税价与不含税价差异需注意
- PCBA测试费：功能测试、老化测试等，按需求定制
选择能够提供设计→打样→代工代料一站式服务的供应商，可以有效减少各环节对接成本，降低沟通误差，也更容易在出现设计问题时快速迭代优化。
五、如何快速获得准确报价？
建议在询价时向PCB设计公司提供以下信息，可显著提升报价效率和准确性：
1. 原理图文件（PDF或原始工程文件均可）
2. 初步尺寸要求（如有限定）
3. 目标层数（如已确定）
4. 特殊要求说明（高速信号、RF设计、BGA数量、是否需要盲埋孔）
5. 交期要求
6. 后续是否需要打样/批量生产
信息越完整，报价越精准，也更便于设计公司提前做DFM预判，减少后期返工。
六、关于我们：深圳宏力捷电子一站式PCB服务
深圳宏力捷电子是一家专业的PCB设计与PCBA综合服务公司，具备从原理图到批量交付的全链条能力：
- PCB设计：承接2～20+层多层板设计，支持BGA封装（含0.4mm间距以下细间距BGA）、盲孔/埋孔设计、高速差分信号等复杂项目
- BOM表建立与供应商管理：协助客户梳理物料清单，搜寻性价比优质供应商，提供采购建议
- 代购代料：一站式元器件采购，原厂/授权渠道优先，支持批量备料
- PCB打样：快速打样验证，配合设计工程师同步进行DFM检查
- PCBA批量生产：SMT贴片+DIP插件+功能测试，满足中小批量至大批量订单需求
客户只需提供原理图，其余环节由我们全程跟进处理，节省您的时间与资源。
