对于有电子产品开发或量产需求的客户来说，选择PCBA代工代料服务前，最关心的往往是两个问题：流程是否规范透明，以及从下单到拿到成品到底要等多久。流程不清楚，容易在合作中产生沟通成本；交期不明确，则可能直接影响产品上市节奏。本文将结合行业通行做法，系统梳理PCBA代工代料的完整流程，并拆解各环节所需时间，帮助大家在下单前做到心中有数。

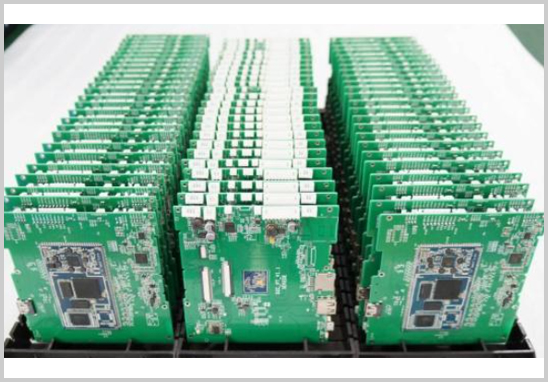

一、PCBA代工代料的完整流程
PCBA代工代料，是指工厂在客户提供设计资料（或委托设计）的基础上，完成物料采购、电路板制造、SMT/DIP贴片焊接、组装、测试直至成品交付的一站式服务。一般包含以下几个核心环节：
1. 需求确认与资料准备
客户提交Gerber文件、BOM物料清单、坐标文件（Pick and Place）、装配图等技术资料，工厂工程人员进行DFM（可制造性）确认，核对封装、丝印、极性标识等是否存在设计冲突。
2. 报价与合同确认
根据板材层数、板厚、工艺要求（如沉金、喷锡、阻焊颜色等）、物料品牌及批量大小综合报价，双方确认交期、付款方式及品质标准后签订订单。
3. 物料采购与齐套
这是影响整体交期最关键的环节之一。工厂根据BOM进行询价采购，对于常规料通常有现货或短周期供应，但部分芯片、连接器等特殊料件可能面临较长的采购周期，需提前告知客户并预留时间。
4. PCB电路板制造
按Gerber文件开料、钻孔、蚀刻、沉铜、阻焊、字符印刷、成型等工序完成裸板制作。
5. SMT贴片与DIP插件生产
物料齐套后进入SMT产线完成锡膏印刷、贴片、回流焊，需要通孔器件的部分则通过DIP产线完成波峰焊或人工焊接。
6. 组装与总装
根据装配要求完成外壳、连接线、结构件等的组装，形成完整的电子产品或半成品模块。
7. 测试与品质检验
包括AOI自动光学检测、ICT在线测试、功能测试（FCT）、老化测试等，确保产品电气性能与设计一致。
8. 包装与交付
按客户要求进行防静电包装、贴标，并安排物流发货。
二、从下单到交货需要多久？
交期长短并非固定值，主要取决于订单类型（打样还是批量）、物料齐套情况及板卡复杂度，大致可参考以下区间（具体以工厂实际报价确认为准）：
- PCBA打样（小批量、常规料齐套）：通常约5-10个工作日左右，包括PCB制板2-5天、物料采购1-3天（常规料）、SMT/DIP生产及测试1-3天。
- PCBA批量代工代料：根据数量和物料情况，一般在2-4周左右，若涉及特殊料件采购，周期可能相应延长。
- 加急打样服务：部分工厂可提供加急通道，将常规打样周期压缩至24-72小时，但通常需加收加急费用，且需物料现货支持。
影响交期的主要因素包括：
1. 物料齐套性——部分IC、连接器存在较长的采购周期（甚至数周至数月），是延误交期的最常见原因；
2. 板层数与工艺复杂度——多层板、盲埋孔等特殊工艺会增加制板时间；
3. 批量大小——批量越大，SMT上线及测试所需时间相应增加；
4. 测试要求——是否需要ICT、FCT等专项测试也会影响整体周期。
三、下单前建议提前确认的问题
不少客户在下单前还会关心：打样和批量生产交期为什么差异较大？ 主要原因在于批量生产需要额外的物料备货、产线排期及全检测试环节。此外，是否可以一站式提供PCB设计、物料采购和加工？ 一站式服务能有效减少多方对接产生的时间损耗，是缩短整体交付周期的关键方式之一。下单需要准备哪些资料？ 通常需提供Gerber文件、BOM清单、坐标文件及必要的装配说明，资料越完整，报价与生产排期启动越快。
深圳宏力捷电子：20余年PCBA代工代料一站式服务能力
深圳宏力捷电子深耕PCBA加工领域20余年，配备多条SMT生产线与DIP生产线，可提供从PCB设计、电路板制造、元件采购、组装、焊接、测试到最终成品交付的一站式PCBA代工代料服务。我们拥有稳定的核心供应链资源，对常规物料具备较强的齐套保障能力，并可根据客户交期需求提供打样加急通道，帮助客户在保证品质的前提下，尽可能缩短从下单到交货的等待周期。无论是研发打样还是量产代工，宏力捷都能为您提供透明、可控、高效的全流程服务支持。
