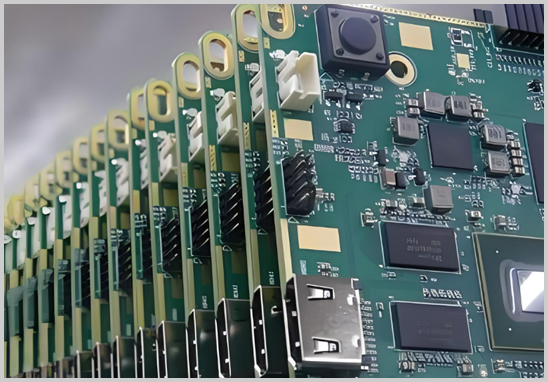

在电子产品研发和量产过程中，交期管控往往是采购方最关心的核心问题之一。尤其是在产品迭代节奏加快、市场窗口期收窄的背景下，PCBA的交货周期直接影响整体项目进度。然而，PCBA代工代料的交期并非一个固定数字，它受到多个环节的共同制约。本文将从工厂实操角度，系统梳理影响交期的关键因素，帮助您在下单前做出更合理的预判与安排。
一、元器件采购周期：交期的最大变量
在代工代料模式下，元器件由工厂负责采购，这一环节往往是影响整体交期最显著的因素。
现货与非现货的差异：常规元器件若代理商或现货市场有库存，通常1～3个工作日即可备料齐全；而部分IC芯片、定制化传感器、特殊封装元件可能需要4～12周，甚至更长的原厂订货周期。
物料替代的风险：当指定型号缺货时，采用替代料需经过客户确认和兼容性评估，这一沟通过程会额外占用时间，且可能引发后续测试风险。
市场供应波动：受全球供应链环境影响，部分品类（如电源管理IC、存储芯片）周期性短缺情况仍然存在，建议客户在下单前与工厂确认关键物料的到货预期。
建议：如有主控芯片或特殊器件，尽量提前告知工厂，或在条件允许时由客户自行提供指定物料，可有效缩短采购等待周期。
二、PCB板制造周期：工艺复杂度决定时间
PCB裸板的生产周期通常与以下因素直接相关：
- 层数：2层板普通工艺1～3天可出货；4～6层板一般3～5天；8层以上高密度板可能需要7～15天。
- 特殊工艺要求：如埋盲孔、阻抗控制、厚铜板、高频高速板（Rogers材料等）等，均会延长制板周期。
- 表面处理方式：沉金（ENIG）、沉银、OSP等不同处理方式的周期存在差异。
在PCBA代工代料流程中，PCB制造与物料采购可以并行推进，合理的排产规划可以将这部分时间纳入整体统筹，减少等待叠加。
三、PCBA工艺复杂度：决定SMT与DIP的作业时长
当PCB和物料到位后，进入组装焊接阶段，交期取决于以下工艺因素：
SMT贴片阶段：
- 元器件种类多、BOM物料数量大的板子，换料、编程、首件确认时间更长；
- 双面贴装比单面多一次回流焊工序；
- 细间距BGA、QFN等封装对贴装精度和焊接参数要求高，首件调试时间相应延长。
DIP插件阶段：
- 插件元件比例高的板子，手工焊接或波峰焊的工时较多；
- 异形件、大型变压器、端子连接器等需要特殊治具或人工辅助安装。
通孔回流、选择性焊接等特殊工艺同样会影响作业节奏和排产安排。
四、订单数量与产能排期
订单规模与工厂当前产能利用率是影响交期的重要背景因素：
- 打样阶段（1～10PCS）：工厂通常会安排快速通道，部分简单板子可实现24～72小时交付，但也取决于当前产线负荷。
- 小批量（10～500PCS）：需要正式排产，交期通常在5～10个工作日（不含物料到货时间）。
- 量产（500PCS以上）：生产节拍稳定，但需提前排期，旺季交期可能比淡季延长30%～50%。
节假日前后（如春节、国庆）的订单更需提前规划，避免因停产或快递延误影响整体进度。
五、品质检测与测试要求
完成焊接后，PCBA通常需要经历以下检测流程：
- AOI自动光学检测：检测焊点、元件方向、缺件等贴装质量问题；
- ICT在线测试或FCT功能测试：若客户提供测试夹具或测试程序，工厂可按要求执行；
- X-Ray检测：针对BGA等不可见焊点的内部质量检查；
- 老化测试（Burn-in）：部分产品需要通电老化验证，时长从数小时到数十小时不等。
测试流程越完善，交期相应越长，但返工率和不良流出风险也随之降低。客户应在下单时明确告知所需测试项目。
六、文件完整性与技术确认效率
交期延误中有相当比例来自非生产环节，主要体现在：
- Gerber文件或BOM清单不完整：工厂需反复与客户确认，拉长前期准备时间；
- BOM中型号存在歧义或特殊替代说明不清：采购环节容易出现错误或需等待客户回复；
- DFM（可制造性分析）发现设计问题：如焊盘间距不足、丝印与焊盘重叠、板边安全距离不够等，需要客户修改Gerber后重新开板。
提交完整、规范的设计文件，是缩短综合交期最直接、成本最低的方式之一。
七、物流与交付方式
生产完成后，物流环节同样影响客户实际收货时间：
- 同城配送通常当日或次日到达；
- 跨省快递一般1～3个工作日；
- 出口海外订单则需考虑报关、海运或空运时效，通常5～30天不等。
对于时效敏感的打样订单，建议选择顺丰等时效型快递服务。
小结：如何合理预估PCBA交期？
综合以上因素，以一个中等复杂度的双面SMT+DIP板为例，一般流程如下：
| 阶段 | 参考时间 |
| 元器件采购（现货） | 1～3个工作日 |
| PCB制造（4层普通工艺） | 3～5个工作日 |
| SMT+DIP生产 | 1～3个工作日 |
| AOI+功能测试 | 0.5～1个工作日 |
| 物流配送（省内） | 1个工作日 |
| 合计参考 | 约7～13个工作日 |
实际交期受上述各因素综合影响，建议在需求确认阶段就与工厂充分沟通，让排产人员给出更精准的评估。
深圳宏力捷电子：交期可控，品质可追溯
深圳宏力捷电子成立至今已深耕PCBA行业20余年，具备完善的PCBA代工代料全流程服务能力：
- 打样快速响应：简单板打样最快24小时出货，常规打样3～5天；
- 多条SMT产线+DIP产线：自有产能稳定，旺季也能保障排产优先级；
- 自主采购体系：与主流代理商及原厂建立稳定合作，快速备料，常规物料现货充足；
- 全程品控：AOI、ICT测试、X-Ray检测、功能测试均可按需配置，出货检验报告可追溯；
- 一站式服务：从PCB设计优化建议、元件采购、SMT/DIP组装、测试到成品交付，全流程在厂内完成，减少外包环节带来的交期不确定性。
无论是研发打样、小批量试产，还是规模化量产，宏力捷都能根据您的实际需求制定合理的生产计划，确保交期透明可控。
