在电子产品研发过程中，PCB设计几乎是绕不开的一环。
但对很多企业来说，自建PCB设计团队成本高、周期长，于是PCB设计外包就成了更高效的选择。
那么，把PCB设计交给专业公司后，整个流程到底是怎么推进的？
从客户提供原理图，到最终可投板生产的Gerber文件，中间都经历了哪些关键步骤？下面我们用尽量通俗的方式，一步一步讲清楚。
一、前期沟通与资料确认（外包能不能顺利，关键第一步）
PCB设计外包的第一步，并不是马上开始画板，而是资料确认和技术沟通。
一般客户需要提供以下基础资料：
- 电路原理图（AD、PADS、Altium Designer、PDF等格式均可）
- 产品功能说明或应用场景
- 结构尺寸、安装方式、接口位置要求
- 层数、板厚、阻抗、安规或EMC等特殊要求
专业PCB设计公司会对原理图进行可实现性评审，重点关注：
- 电源架构是否合理
- 关键信号是否存在设计隐患
- 器件封装是否可采购、可生产
这一步的目的，是提前发现问题，避免后期反复修改，浪费时间和成本。
二、原理图检查与设计优化（不只是照图画板）
很多客户会问：
> “我原理图都画好了，还需要你们检查吗？”
答案是：非常有必要。
经验丰富的PCB设计团队，往往会在画板前做一次原理图逻辑和工程性检查，比如：
- 电源去耦是否充分
- BGA、MCU等核心器件供电是否合理
- 信号方向、命名、网络定义是否规范
在不改变功能的前提下，适当提出布局、布线友好的优化建议，让后续PCB设计更顺畅。
三、PCB叠层规划与封装确认（多层板的灵魂）
对于多层PCB、高速板、BGA封装设计来说，叠层设计非常关键。
这一阶段通常会完成：
- PCB层数规划（如4层、6层、8层等）
- 信号层、电源层、地层分配
- 阻抗控制方案（参考IPC-2141等行业规范）
- 器件封装库检查或定制封装
合理的叠层设计，可以明显改善：
- 信号完整性
- EMC性能
- 后期生产良率
四、PCB布局设计（决定性能的70%）
PCB布局是整个设计中非常核心的一步。
主要工作包括：
- 功能模块分区（电源区、控制区、信号区等）
- 核心器件优先放置（MCU、FPGA、BGA等）
- 接口、连接器按结构要求定位
- 高速、敏感器件合理隔离
一句大白话总结：
布局做不好，后面布线再厉害，也只是“救火”。

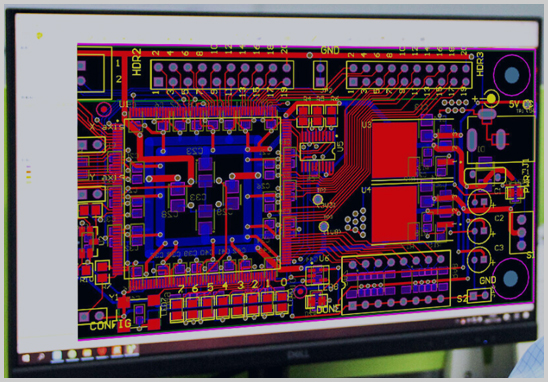

五、PCB布线设计（看不见的技术含量）
布线阶段，真正考验PCB设计公司的工程经验。
主要关注点包括：
- 高速信号等长、差分控制
- 电源与地的完整性
- BGA扇出、盲孔/埋孔应用
- EMI、串扰控制
对于高密度PCB、BGA、盲埋孔设计，往往需要结合实际工厂制程能力，做到既能布得下，又能量产。
六、DRC检查与工程审核（防止“画得好，做不出”）
PCB完成后，并不是马上交付Gerber。
专业PCB设计公司会进行多轮检查：
- DRC规则检查
- 网络一致性校验
- 制造可行性（DFM）检查
- 装配可行性（DFA）检查
参考标准主要包括：
- IPC-2221《印制板通用设计标准》
- IPC-7351（封装设计规范）
七、Gerber文件输出（真正交付给工厂的文件）
最终交付的Gerber文件，通常包括：
- 各层Gerber文件
- 钻孔文件
- 阻焊、丝印文件
- 钢网或拼板说明（如需要）
这些文件，才是PCB厂家和SMT工厂真正用于生产的依据。
八、可延伸服务：从PCB设计到PCBA一站式完成
很多客户在完成Gerber后，还会面临新的问题：
- BOM器件怎么选？
- 料号能不能买到？
- 打样和批量怎么衔接？
因此，越来越多企业选择PCB设计 + BOM建立 + 采购 + 打样 + PCBA生产的一站式服务，能有效减少沟通成本，缩短产品上市周期。
九、为什么要选择专业PCB设计外包公司？
简单总结几个现实原因：
- 节省人力成本
- 缩短研发周期
- 少走设计和生产弯路
- 更适合多层、高精密、BGA类项目
尤其是对中小企业、初创团队或项目制研发来说，外包PCB设计反而是更理性的选择。
四、结语
从原理图到Gerber文件，看似只是“画板”，实际上涉及电路理解、工程经验、生产协同等多个环节。
选择一家经验成熟、流程规范的PCB设计公司，往往能让产品研发少踩很多坑。
