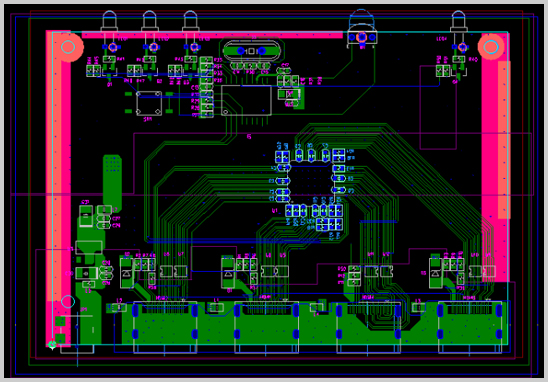

PCB设计外包周期一般多久？这是最常被问到的问题
在寻找PCB设计外包服务时，客户最常问的不是价格，而是一句非常直接的问题：
“PCB设计外包一般多久能完成？”
这个问题看似简单，但实际上没有一个统一的固定答案。
因为PCB设计周期，本质上取决于项目本身的复杂程度和协作条件。
不过，从行业经验和大量项目实践来看，PCB设计外包是可以给出合理周期参考范围的。
一、PCB设计外包周期参考
在原理图资料完整、需求明确、沟通顺畅的前提下，常见PCB设计外包周期如下：
- 单层 / 双层 PCB 设计
一般为 3–5 个工作日
- 4–6 层常规多层 PCB 设计
一般为 5–10 个工作日
- 8 层及以上多层、高密度 PCB
一般为 10–15 个工作日
- 涉及 BGA 封装、高速信号、盲孔/埋孔的 PCB 设计
通常需要 2–3 周左右
以上周期为行业通用经验值，具体时间需结合项目实际情况评估，并非绝对标准。
二、为什么PCB设计外包周期差异会这么大？
很多客户会发现：
同样是PCB设计，有的几天就能交，有的却要两三周。
核心原因在于：
PCB设计并不是“画得快就好”，而是要“能稳定生产、少返工”。
下面这几个因素，直接决定了PCB设计外包的交期。
三、影响PCB设计外包交期的关键因素
1. 原理图是否完整、清晰（最关键因素）
原理图质量，几乎决定了PCB设计能否顺利推进。
常见影响交期的问题包括：
- 原理图逻辑不完整
- 器件封装未定义
- 网络命名混乱
- 功能模块边设计边修改
原理图反复确认，本身就会拉长PCB设计周期。
2. PCB层数与布线密度
层数越多、器件越密集，对PCB设计工程师的要求就越高：
- 电源与地层规划
- 高密度走线
- 信号完整性控制
多层、高密度PCB设计，本身就需要更多时间进行规划和验证。
3. 是否涉及 BGA、盲孔 / 埋孔等复杂工艺
当PCB设计中包含以下内容时，交期通常会延长：
- BGA 封装器件
- 盲孔、埋孔、HDI 结构
- 超小间距焊盘
原因在于，这类PCB设计不仅要满足电气要求，还必须兼顾可制造性（DFM）。
4. 是否存在高速信号或特殊电气要求
如涉及：
- DDR、PCIe、USB、HDMI 等高速接口
- 差分对、阻抗控制
- EMC / EMI 控制要求
PCB设计阶段需要进行更多约束设置和验证，周期自然更长。
5. 是否包含 BOM、选型及后续制造协同
如果PCB设计外包服务中还包含：
- BOM 表建立
- 器件选型优化
- 供应链可采购性评估
- 对接 PCB 打样、PCBA 生产
那么设计阶段会更严谨，但整体项目周期往往反而更可控，后期返工概率更低。
四、PCB设计外包周期短 ≠ 项目整体更快
需要提醒的是：
PCB设计交付得快，不代表项目推进得快。
如果PCB设计阶段考虑不充分，常见结果是：
- 打样失败
- 多次改板
- PCBA返工
- 量产延期
从项目整体周期来看，合理的设计周期，反而能节省更多时间成本。
五、如何合理评估PCB设计外包的交期？
对有PCB设计外包需求的企业，建议从以下角度判断：
1. 是否能在立项初期提供完整原理图
2. 是否明确应用场景和关键技术要求
4. 是否将“可量产性”纳入设计阶段考虑
六、宏力捷电子的PCB设计外包优势
深圳宏力捷电子，专注PCB设计服务，可为客户提供：
- 多层、高密度、高精密 PCB 设计
- BGA 封装、盲孔 / 埋孔、HDI 板设计
- 原理图 → PCB Layout → BOM 建立
- 器件选型、供应链协同
- PCB打样、PCBA 试产及批量生产支持
通过设计与制造一体化协同，帮助客户在可控周期内交付高质量PCB方案。
七、结语：选对PCB设计外包，比一味追求快更重要
PCB设计外包周期，并不是越短越好。
真正重要的是：一次设计，顺利打样，稳定量产。
在合理周期内，把PCB设计“一次做对”，往往比追求极限交期更有价值。
