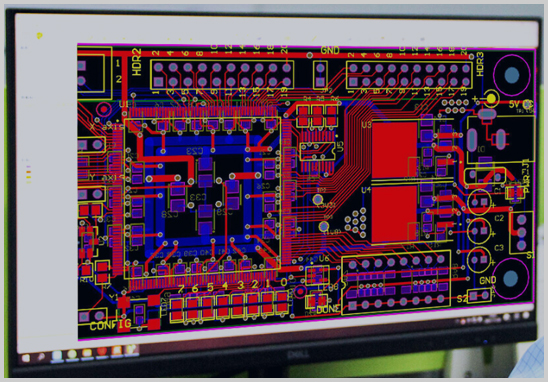

一、什么是PCB设计？
PCB（Printed Circuit Board，印制电路板）设计，指的是根据电子产品电路原理图，通过专业EDA软件（如Altium Designer、Cadence Allegro、PADS等）将电气连接关系转换成可制造的板图数据的过程。
对于很多电子研发企业而言，一个稳定可靠的PCB设计，直接决定了产品的性能、稳定性与生产成本。
二、PCB设计流程总体概览
PCB设计并不是“画几根线”那么简单，而是一个系统的工程流程。一个标准的PCB设计流程一般包括以下步骤：
1. 设计需求确认
2. 原理图设计与检查
3. 封装库建立与元件建模
4. PCB结构设计（Stack-up层叠结构）
5. 布局（Layout）
6. 布线（Routing）
7. 设计规则检查（DRC）与电气验证
8. 生成BOM与Gerber文件
9. 样板制作与测试验证
10. 批量生产与PCBA组装
下面逐步拆解每个环节的核心重点。
三、PCB设计详细流程步骤
1. 设计需求确认
客户提供电路原理图或功能说明后，工程师会先根据产品定位、工作电压、频率、EMC要求、尺寸限制等，确认设计约束条件。这一步决定了后续的层数、走线方式、阻抗控制等关键参数。
> 小贴士：在高频或高速信号产品（如DDR、HDMI、USB3.0）中，阻抗匹配设计尤为关键。
2. 原理图设计与检查
工程师使用EDA工具建立完整电路原理图，确保元件间的连接正确，并通过ERC（Electrical Rule Check）验证信号逻辑合理性。
若客户提供原理图，宏力捷会在导入前先进行设计规则复核与封装匹配核查，避免后续布板出错。
3. 元件封装与库建立
在进入布局布线前，必须确保每个元件的封装库正确无误。尤其是BGA封装、QFN、LGA等高密度封装器件，对焊盘尺寸、间距、公差都有严格要求。
4. 层叠结构（Stack-up）设计
多层板（如6层、8层）设计中，层叠结构决定信号完整性与EMI性能。
宏力捷通常根据客户产品频率和板厚要求，合理安排电源层、地层与信号层，以实现最优的电磁兼容效果。
5. 元件布局（Layout）
布局不仅影响信号走向，还决定散热与装配效率。
设计工程师会优先放置核心芯片、接口器件、电源模块，再根据功能分区、信号方向及可制造性进行整体布局优化。
6. 布线（Routing）
布线是PCB设计的核心环节。常见的设计原则包括：
- 差分信号走线保持等长（如USB、LVDS）
- 电源与地线低阻抗回流路径
- 高频信号避开噪声源
- 控制走线间距防止串扰
> 专业PCB设计软件会在布线过程中实时校验阻抗和线宽，确保生产一致性。
7. DRC检查与信号仿真
完成布线后，通过DRC（Design Rule Check）自动检测线宽、过孔、间距是否符合工艺规范；
对于高速板，还需进行SI（Signal Integrity）仿真和PI（Power Integrity）分析，保证信号完整性。
8. BOM生成与Gerber输出
设计完成后，系统会导出：
- Gerber文件：供PCB工厂制作电路板；
- BOM表（Bill of Materials）：列出元件型号、封装、数量；
- 坐标文件与钻孔文件：用于SMT贴片和钻孔定位。
宏力捷可同步提供元件采购、供应商筛选与物料替代建议，实现设计与制造一体化。
9. 样板打样与功能验证
样板完成后，将进行电气连续性测试（E-test）和功能调试，验证电路是否符合预期设计。
10. PCBA批量生产
经样板验证无误后，即可进入SMT贴片焊接、DIP插件、组装测试等工艺阶段。
宏力捷可提供一站式PCBA代工代料服务，从设计、打样到批量生产全流程把控，确保交付周期与品质稳定。
四、专业PCB设计公司能为您解决什么问题？
- 设计经验丰富：熟悉各类高速/高密度设计规则；
- 可靠的制造对接：设计参数匹配生产工艺，避免量产隐患；
- 一站式服务：从设计→打样→PCBA代工代料，省心省时；
- 更高成功率：减少试错成本，加快产品上市周期。
五、宏力捷电子——您的专业PCB设计合作伙伴
深圳宏力捷电子拥有20余年电子制造经验，配备多条SMT生产线与DIP生产线，提供PCB设计、电路板制造、元件采购、组装焊接、测试及PCBA成品交付一站式服务。
无论是多层板、高精密BGA封装设计，还是盲埋孔高速信号板设计，我们都能为客户提供可靠、快速的解决方案。
六、结语
PCB设计是电子产品研发的“地基工程”。一个专业的PCB设计流程，能大幅提升产品性能与稳定性。
如果您正在寻找专业的PCB设计公司，不妨了解下深圳宏力捷电子，我们用多年行业经验和完善的设计体系，让您的产品从概念走向量产更轻松、更高效。
