pcb布线后的检查技巧

发布时间 :2021-12-28 17:09 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
布线作为PCB设计过程的重中之重,这将直接影响PCB板的性能好坏,设计过程也最繁琐,要求更高。虽然现在很多高级的EDA工具提供了自动布线功能,而且也相当智能化,但是自动布线并不能保证100%的布通率。因此,很多工程师对自动布线的结果并不满意,手工布线现在还是大部分工程师的选择,通过进行电器规则约束布线,以达到信号完整性的要求。

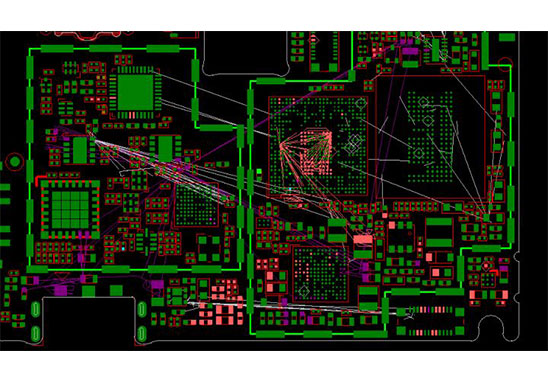

PCB设计布线

PCB布线设计完成后,需要检查PCB布线设计是否符合规则,制定的规则是否不符合PCB生产工艺的要求。PCB布线后如何检查?今天深圳宏力捷给大家带来了PCB布线检查方法,一起来看看吧!

一般PCB布线后需要检查的项目包括:一般PCB设计图纸检查项目、PCB物理特性检查项目、PCB安装要求、PCB电气特性检查项目、PCB机械设计因素、PCB拔出要求、PCB电气注意事项、PCB机械注意事项、PCB布线路径和定位、PCB导线间距、PCB宽度和厚度、PCB导线图形检查和PCB设计项目检查项目列表。

1.检查通孔之间的距离是否合理。

2.检查电源线和地线的宽度是否合适。

3.检查关键信号线是否采取了最佳措施。

4.检查模拟电路和数字电路是否有独立的接地线。

5.检查PCB中添加的图形是否会导致信号短路。

6.检查PCB上是否有工艺线。

7.检查多层PCB板中电源层的外框边缘是否缩小。

pcb设计布线

PCB布线中需要注意的点有很多,以上检查项目仅仅是其中一部分,在实际的工作中遇到的问题会更多。而且自动布线的布通率,依赖于良好的布局,布线规则包括走线的弯曲次数、导通孔的数目、步进的数目等都需要提前预定。所以想要真正的掌握好PCB布线仍需要勤加练习,不断积累丰富的经验,掌握更多地规则技巧,才能优雅地进行PCB布线,设计出精而美的PCB板。
