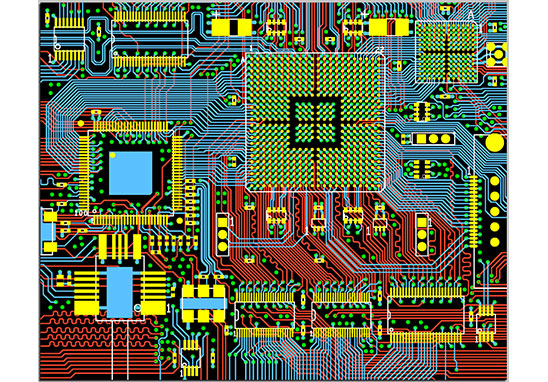

PCB设计中为什么要区分模拟地跟数字地？
简单来说，数字地是数字电路部分的公共基准端，即数字电压信号的基准端；模拟地是模拟电路部分的公共基准端，模拟信号的电压基准端（零电位点)。
由于数字信号一般为矩形波，带有大量的谐波。如果电路板中的数字地与模拟地没有从接入点分开，数字信号中的谐波很容易会干扰到模拟信号的波形。当模拟信号为高频或强电信号时，也会影响到数字电路的正常工作。模拟电路涉及弱小信号，但是数字电路门限电平较高，对电源的要求就比模拟电路低些。既有数字电路又有模拟电路的系统中，数字电路产生的噪声会影响模拟电路，使模拟电路的小信号指标变差，克服的办法是分开模拟地和数字地。
存在问题的根本原因是，无法保证电路板上铜箔的电阻为零，在接入点将数字地和模拟地分开，就是为了将数字地和模拟地的共地电阻降到最小。

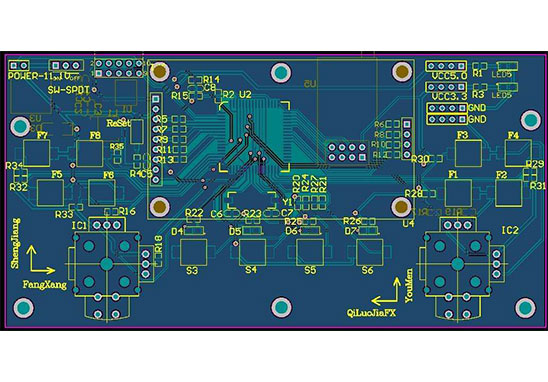

PCB设计中区分模拟地与数字地的设计方法有哪些？
一般处理模拟地、数字地的方法有以下几种：

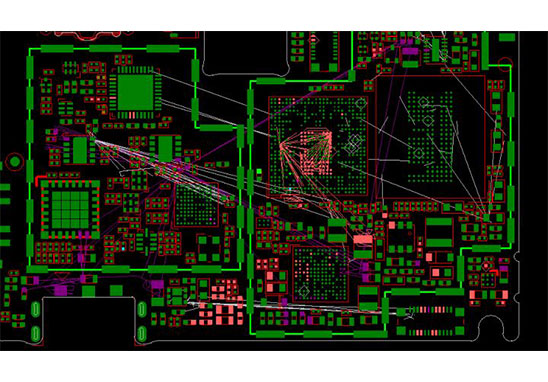

Ø 直接分开，在原理图中将数字区域的地连接为DGND，模拟区域的地连接为AGND，然后PCB中的地平面分割为数字地与模拟地，并吧间距拉大；
Ø 数字地与模拟地之间用磁珠连接；
Ø 数字地与模拟地之间用电容连接，运用电容隔直通交的原理；
Ø 数字地与模拟地之间用电感连接，感值从uH到几十uH不等；
Ø 数字地与模拟地之间用零欧姆电阻连接。

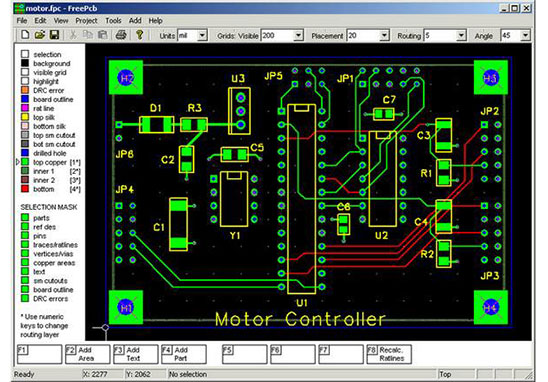

总结来说，电容隔直通交，造成浮地。电容不通直流，会导致压差和静电积累，摸机壳会麻手。如果把电容和磁珠并联，就是画蛇添足，因为磁珠通直，电容将失效。串联的话就显得不伦不类。
电感体积大，杂散参数多，特性不稳定，离散分布参数不好控制，体积大。电感也是陷波，LC谐振(分布电容)，对噪点有特效。
磁珠的等效电路相当于带阻陷波器，只对某个频点的噪声有抑制作用，如果不能预知噪点，如何选择型号，况且，噪点频率也不一定固定，故磁珠不是一个好的选择。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
总之，关键是模拟地和数字地要一点接地。建议，不同种类地之间用0欧电阻相连；电源引入高频器件时用磁珠；高频信号线耦合用小电容；电感用在大功率低频上。
