什么是PCB设计开窗?PCB设计开窗有什么用?

发布时间 :2020-07-06 15:45 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
我经常听到人们说在PCB设计中开窗。什么是开窗,PCB设计开窗有什么用,怎么开窗?接下来深圳PCB设计公司-深圳宏力捷电子为您解答。

什么是PCB设计开窗?PCB设计开窗有什么用?

什么是开窗?
通常,PCB上的引线被油覆盖,以防止短路和损坏设备。所谓的窗口是去除导线上的涂料层,以便导线可以暴露于锡中。

在PCB设计中开窗有什么用?
PCB设计不仅可以将PCB实现为即插即用的插件,而且可以增加焊料的厚度以达到过大电流的目的。


PCB设计不仅可以将PCB实现为即插即用的插件,而且可以增加焊料的厚度以达到过大电流的目的。

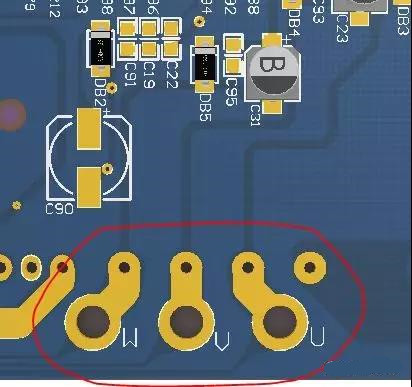

如上图所示,窗口打开。 PCB开窗并不少见,最常见的一种可能是内存条。拆开计算机的任何人都知道存储条上有一个金手指,如下图所示:

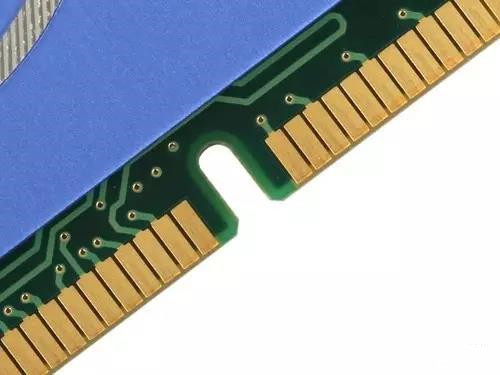

拆开计算机的任何人都知道存储条上有一个金手指

在这里,金手指是打开的窗口,即插即用。

开窗还有一个很普通的功能,就是后期的铁增加了铜箔的厚度,方便了过大的电流,这在电源板和电机控制板上更为常见。

如何在PCB设计中开窗?

如何在PCB设计中开窗?
在PCB设计中,可以在TOP/BOTTOM SOLDER层上设置穿线和开窗。

TOP/BOTTOM SOLDER(顶层/底层阻焊绿油层):顶层/底层敷设阻焊绿油,以防止铜箔上锡,保持绝缘。

可在本层对焊盘、过孔及本层非电气走线处设置阻焊绿油开窗。

1. 焊盘在PCB设计中默认会开窗(OVERRIDE:0.1016mm),即焊盘露铜箔,外扩0.1016mm,并且在波峰焊过程中施加了焊锡。建议不要进行任何设计更改以确保可焊接性;

2. 过孔在PCB设计中默认会开窗(OVERRIDE:0.1016mm),即过孔露铜箔,外扩0.1016mm,波峰焊锡。如果设计是为了防止将SOLDER粘贴在SOLDER MASK上,则必须选中SOLDER MASK的PENTING选项以关闭SOLDER MASK。

3. 另外,在该层中也可以单独进行非电气布线,以便可以堵塞绿色油,从而相应地开窗。如果在铜箔线上,则用于增强导线过电流的能力。在焊接过程中添加锡。如果使用非铜箔线,通常用于徽标和特殊字符丝网印刷,则可以省略以产生字符丝网层。
