PCB设计大讲堂:Protel 99SE转Gerber文件

发布时间 :2019-11-13 16:48 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
深圳宏力捷电子是一家专业从事电子产品设计(layout布线设计)的PCB设计公司,主要承接多层、高密度的PCB设计画板业务。接下来为大家介绍Protel 99SE转Gerber文件流程。

Protel 99SE转Gerber文件流程
1. 打开Protel 99 SE,点击File菜单选择“Open”打开需转换的文件,(如是*.ddb后缀直接双击打开)。

打开Protel 99 SE,点击File菜单选择“Open”打开需转换的文件

2. 依次按“E、O、S”将原点设置到图形的左下角。

依次按“E、O、S”将原点设置到图形的左下角

3. 按“L”打开层设置窗口,打开各层图形进行初步检查,看文件有无设计上的问题或有无特殊的、在处理文件时需特别留意之处。

按“L”打开层设置窗口,打开各层图形进行初步检查,看文件有无设计上的问题或有无特殊的、在处理文件时需特别留意之处

4. 可对字符和阻焊进行适当的调整,以方便处理文件和提高效率,字符可以通过Global过滤器设置条件进行快速调整不同格式的字符(注:对于焊盘等的调整同样可以)。

4. 可对字符和阻焊进行适当的调整,以方便处理文件和提高效率,字符可以通过Global过滤器设置条件进行快速调整不同格式的字符

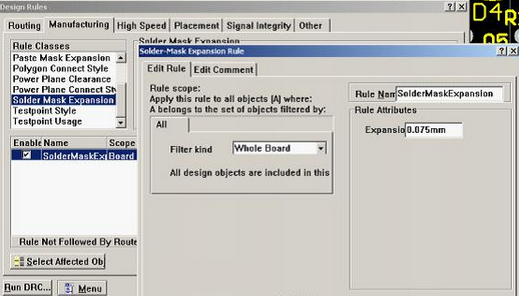

5. 而对于阻焊的调整则可以通过按D、R调出[Manufacturing]制作设计规则的[Solder-Mask Expansion Rule]设置项直接设定单边放大值。

5. 而对于阻焊的调整则可以通过按D、R调出[Manufacturing]制作设计规则的[Solder-Mask Expansion Rule]设置项直接设定单边放大值

6. 对于多层板负片内层的可修改[Power-Plane Clearance Rule]及[Power-Plane Connect Style Rule] 设置项调整隔离Pad和花Pad的大小。

7. 放置分孔图,按“P、S”在图形的右下角放置一字符串,并双击打开,将Text改为。Legend;Layer改为DrillDrawing即可。

7. 放置分孔图,按“P、S”在图形的右下角放置一字符串,并双击打开,将Text改为。Legend;Layer改为DrillDrawing即可

8. 检查及初步调整后,按“Q”将单位改为“mil”,按“F、M”转换文件,在弹出的窗口点“Next”进入图(149),选择“Gerber”,进入Gerber转换操作,按“Next”进入。

8. 检查及初步调整后,按“Q”将单位改为“mil”,按“F、M”转换文件,在弹出的窗口点“Next”进入图(149),选择“Gerber”,进入Gerber转换操作,按“Next”进入

9. 在上图中选择“Inches 2:5”,以确保资料精度,反之线宽、线距或孔有偏移现象。

在上图中选择“Inches 2:5”,以确保资料精度,反之线宽、线距或孔有偏移现象

10. 按“Next”,点击“Menu”将Plot Layers置为Used On,Mirror Layers置为All Off后按“Next”。

按“Next”,点击“Menu”将Plot Layers置为Used On,Mirror Layers置为All Off后按“Next”

11. 选择输出孔位图。

选择输出孔位图

12. 选中“Plot used drill drawing layer”,并将孔图改为“Cheracte”标示。

选中“Plot used drill drawing layer”,并将孔图改为“Cheracte”标示

13. 选中“Plot used drill guide layer”。

选中“Plot used drill guide layer”

14. 点击Finish完成Gerber文件的转换。
15. 在CAM Outputs for *.cam窗口点击鼠标右键,选择“Insert NC Drill”生成钻孔文件。

在CAM Outputs for *.cam窗口点击鼠标右键,选择“Insert NC Drill”生成钻孔文件

16. 将格式改为“Inches 2:5”( 以确保资料精度,反之孔与线路有偏移现象;)点OK完成钻孔文件转换。

将格式改为“Inches 2:5”( 以确保资料精度,反之孔与线路有偏移现象;)点OK完成钻孔文件转换

17. 按“F9”输出Gerber和钻孔文件到Documents内。

按“F9”输出Gerber和钻孔文件到Documents内

18. 在Documents窗口打开CAM for *的文件夹。

在Documents窗口打开CAM for *的文件夹

19. 拖动鼠标右键框所有文件后,选择“Export…”,将文件导出到指定的工作目录(也可直接在Protel 99 SE的临时文件目录(默认的是\windows\temp)将文件拷贝到工作目录),完成Gerber和钻孔文件的转换和输出。

20. 备注:在此过程中,如果D码太多或太大,可另存为Protel 98的文件后,再用Protel 98进行转换,或参考最后的特殊文件的设置及处理方式。
