电路板去板边—V-Cut 分板机

发布时间 :2016-08-01 11:28 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB制板部
电路板去板边—V-Cut 分板机

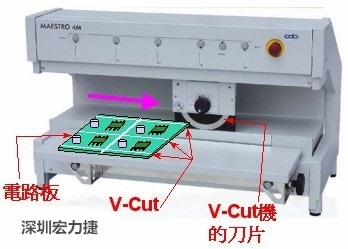

下面图片是一台 V-cut 去板边切割机(V_cut Scoring),它可以便宜、快速且无应力的切断在电路板上预切出的 V 型槽(如上图),它的原理很简单,把 V 型沟槽对淮圆形的刀片,然后用力的推过去,有些机器还有自动的设计,只要一个按钮,刀片就会自动移动划过电路板并把板子切断,刀片的高度也可以调整,高度的高低会影响板子是否一次切断或两次切断。

比起直接用手扳断 V 型槽 ,用 V-cut 分板机来去板边及分板有较稳定的品质。后面我们会在讨论手动折板边的诸多缺点。
电路板去板边—V-Cut 分板机
它的缺点是:
▪ 必须要求电路板厂事先在电路板上切割出 V 型槽,否则 V-Cut 切割机无法动作。
▪ V-Cut 切割机无法作不连续的切割。也就是说,V-Cut 切割机无法先切一段,然后举起刀片,再切割下一段V-Cut,它必须一路切到底。所以如果中间有零件挡在中间,就不适合做 V-Cut scoring,或许可以手动扳断。
▪ 电路板经过 V-Cut 切割机后会自动掉落到平台上,有机会损伤电子零件。一般来说,如果是单面板,会把有零件的那一面朝上;如果是双面板,会把零件较多的一面朝上,以避免零件损伤,但还是要看切割机是否会干涉到零件而定。也可以设计垫高治具来克服板子直接掉落的问题,但治具是需要费用的,而且可能不同的板子会需要不同的垫高治具。
▪ 如何把 V 型槽对淮圆型刀片是一个问题,如果没对淮或是操作不当时,刀片就会跳出 V 型槽,位置切偏,损坏电路板及刀片。
大部分的V-cut分板机的圆刀前面会有一个防呆的保护罩,如果高度设定得得宜,刚好让板子的 V 型槽可以进入,但整片板子的厚度进不去,这样保护罩就可以防止圆型刀片跳开板子而切偏;保护罩也可以在板子进入圆形刀片前就挡住板子进入刀片底下。但是对于自动机型强烈建议需要加装『安全模式』的保护装置,可以让刀片自动侦测切不到板子时就停机。就我个人的了解,大部分的工厂都会疏忽这个动作,造成有一定比率的板子切坏。

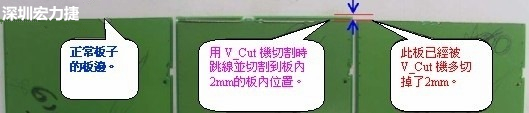

(↓下图显示V-Cut切割不正确所造成的损害)
电路板去板边—V-Cut 分板机
